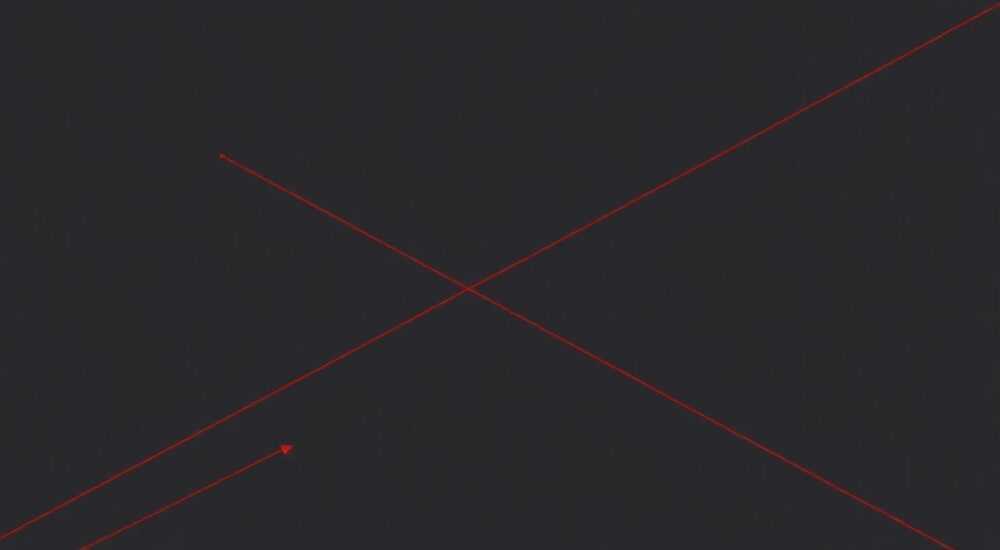

Как в автокаде начертить линию под углом

Работа с угловыми линиями в AutoCAD требует понимания базовых принципов геометрического моделирования и знания специфических команд программы. Многие начинающие пользователи сталкиваются с трудностями при построении наклонных элементов, что существенно замедляет процесс проектирования. Интересно, что даже опытные дизайнеры иногда тратят лишнее время на рутинные операции из-за незнания быстрых методов черчения.

Основные способы построения наклонных линий

Существует несколько проверенных методов создания линий под углом в AutoCAD, каждый из которых имеет свои особенности применения. Рассмотрим наиболее популярные техники создания угловых элементов, которые существенно упрощают работу с программой.

Первый способ предполагает использование командной строки для точного задания параметров. Пользователь может ввести координаты начальной точки, затем указать длину отрезка и угол его наклона через символ «<". Например, команда "100<45" создаст линию длиной 100 единиц под углом 45 градусов. Важно помнить, что AutoCAD использует против часовой стрелки положительное направление углов.

Второй метод основан на применении объектной привязки и полярного отслеживания. Эта техника особенно полезна при работе со сложными чертежами, где требуется высокая точность построений. Активировав режим Polar Tracking (F10), можно легко выстраивать линии под фиксированными углами, заданными в настройках программы.

• Командная строка — наиболее точный метод
• Полярное отслеживание — удобен для быстрого черчения
• Динамический ввод — интуитивно понятный способ

Пошаговые инструкции по созданию угловых элементов

Для новичков особенно важно следовать четкому алгоритму действий при черчении наклонных линий. Рассмотрим подробную последовательность шагов для каждого метода построения.

При использовании командной строки следует:
1. Нажать клавишу L (Line) для активации команды
2. Указать начальную точку или ввести её координаты
3. Ввести значение длины и угол через символ <
4. Подтвердить завершение команды

Метод динамического ввода особенно интересен тем, что позволяет видеть текущие значения длины и угла прямо у курсора. Это значительно ускоряет работу и делает процесс более наглядным. Однако стоит помнить о возможных погрешностях при неточном указании параметров.

Альтернативные подходы и их сравнение

Помимо стандартных методов, существуют альтернативные способы создания наклонных линий. Каждый из них имеет свою область применения и особенности реализации. Рассмотрим наиболее интересные варианты.

Использование относительных полярных координат позволяет создавать сложные геометрические конструкции с высокой точностью. При этом методе вторая точка задается относительно первой с указанием расстояния и угла. Например, запись @50<30 создаст линию длиной 50 единиц под углом 30 градусов от текущей точки.

Сравним различные методы по нескольким ключевым параметрам:

• Точность построения
• Скорость выполнения
• Удобство использования
• Гибкость настроек

Экспертное мнение: советы практикующего инженера

Александр Петров, ведущий инженер-проектировщик с 12-летним стажем работы в AutoCAD, делится профессиональными наблюдениями. «За годы практики я заметил, что многие начинающие специалисты слишком зацикливаются на одном методе построения. Например, некоторые используют только командную строку, хотя в определенных ситуациях полярное отслеживание намного эффективнее.»

Рекомендации эксперта:

• Комбинируйте различные методы в зависимости от задачи
• Настройте горячие клавиши под свой стиль работы
• Используйте шаблоны с предустановленными настройками
• Регулярно обновляйте свои знания о новых функциях программы

Александр отмечает: «Особенно важно правильно настроить полярное отслеживание. Я рекомендую использовать нестандартные углы, такие как 15°, 30°, 45°, 60°, 75°, которые помогают решать большинство практических задач.»

Частые вопросы пользователей AutoCAD

• Как изменить направление отсчета углов?
  Ответ: Через настройки системы координат (DSETTINGS). По умолчанию углы отсчитываются против часовой стрелки, но можно изменить это поведение.
• Почему не работает полярное отслеживание?
  Обычно проблема возникает из-за неверных настроек. Проверьте, включен ли режим F10 и правильно ли заданы углы отслеживания в настройках.
• Как задать точный угол без командной строки?
  Используйте динамический ввод или специальные инструменты привязки с явным указанием угла.

Современные разработки и перспективы

В последних версиях AutoCAD появились новые возможности для работы с угловыми элементами. Особенно интересна функция интеллектуального предугадывания намерений пользователя, которая анализирует контекст черчения и предлагает оптимальные параметры построения.

Программа теперь умеет автоматически распознавать часто используемые углы и предлагать их в качестве вариантов отслеживания. Это значительно ускоряет работу и снижает количество ошибок при проектировании сложных конструкций.

Важно отметить развитие облачных технологий в AutoCAD. Теперь пользователи могут сохранять свои настройки и шаблоны в облаке, что позволяет работать с одинаковыми параметрами на разных устройствах. Особенно это полезно для командной работы над проектами.

Заключение

Работа с наклонными линиями в AutoCAD требует освоения нескольких методов построения и понимания их особенностей. Комбинируя различные техники, можно существенно повысить эффективность работы и точность черчения. Важно постоянно совершенствовать свои навыки и следить за новыми разработками в программе.
