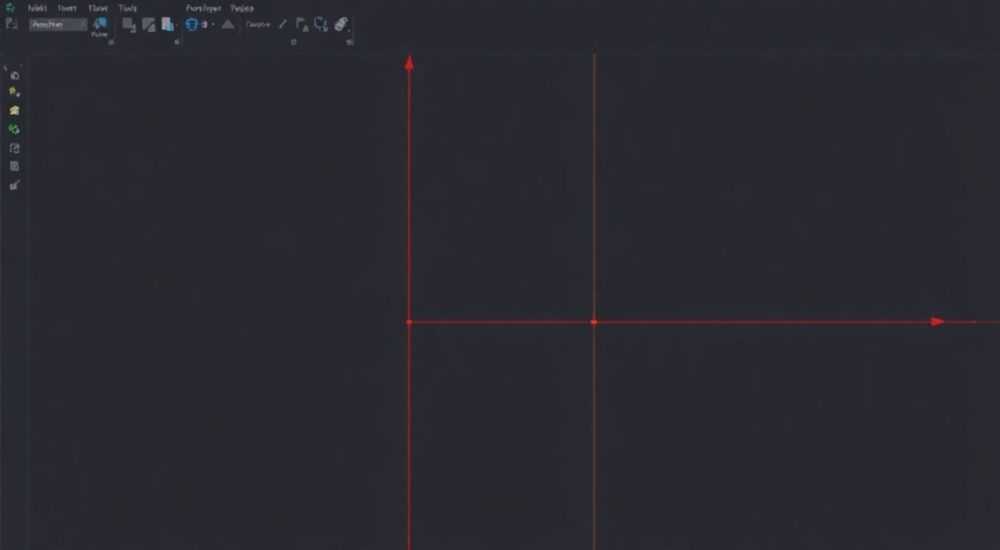

Как в автокаде обрезать линию

В AutoCAD обрезка линий — одна из базовых операций, необходимая для точного редактирования чертежей. Основной инструмент для этого — команда «Обрезать» (TRIM), позволяющая удалить часть объекта до заданного ограничения. Процесс требует выбора режущих кромок и целевых сегментов, которые нужно укоротить. Главное — правильно выделить граничные линии и указать, какие части подлежат удалению.

Чтобы обрезать линию в AutoCAD, используйте команду TRIM: выберите режущие кромки, затем кликните по тем участкам линий, которые нужно убрать. Убедитесь, что объекты пересекаются — иначе обрезка не сработает.

Содержание статьи:

Как работает команда «Обрезать» в AutoCAD
Основные принципы работы с TRIM
Пошаговая инструкция: как обрезать линию
Пример: обрезка двух пересекающихся линий
Продвинутые методы и режимы обрезки
Горячие клавиши и ускорение работы
Распространённые ошибки и как их избежать
Как диагностировать проблему
Экспертное мнение
Вопросы и ответы
Заключение

Как работает команда «Обрезать» в AutoCAD

Команда TRIM — это основной инструмент для редактирования геометрии в AutoCAD. Она позволяет удалить часть линии, полилинии, дуги или сплайна до точки пересечения с другим объектом, который выступает в роли режущей кромки. Эта функция особенно важна при подготовке технических чертежей, где требуется высокая точность и чёткость контуров.

Работа команды основана на концепции «режущих кромок» и «объектов для обрезки». Сначала вы указываете, какие линии будут служить границами обрезки, а затем выбираете те фрагменты, которые нужно удалить. AutoCAD анализирует пересечение объектов и выполняет обрезку с учётом текущего масштаба и привязок.

Команда TRIM доступна через ленточный интерфейс (вкладка «Главная» → панель «Редактирование»), через контекстное меню или горячую клавишу. Её можно вызвать по командной строке, набрав «TRIM» или «ОБРЕЗАТЬ». Это делает её универсальной как для новичков, так и для опытных пользователей, предпочитающих работать с клавиатуры.

Полезно знать: Если объекты не пересекаются в пространстве, но должны быть обрезаны, используйте опцию «Удлинить» в настройках команды TRIM или включите режим «Обрезать все».

Основные принципы работы с TRIM

Перед запуском команды убедитесь, что объекты действительно пересекаются. При необходимости используйте команду EXTEND или переместите элементы с помощью MOVE.
Режущие кромки могут быть любыми: линиями, окружностями, полилиниями, блоками с открытым контуром.
Можно выбрать несколько режущих кромок одновременно, используя рамку или групповое выделение.
После выбора границ система переходит в режим выбора объектов для обрезки — просто щёлкайте по ненужным сегментам.

Пошаговая инструкция: как обрезать линию

Процесс обрезки линии в AutoCAD стандартен и легко осваивается даже начинающими. Ниже приведён подробный алгоритм действий, применимый ко всем версиям AutoCAD начиная с 2010 года.

Вызовите команду TRIM. Нажмите кнопку «Обрезать» на панели инструментов или введите в командной строке «TRIM», затем нажмите Enter.
Выберите режущие кромки. Укажите линии, до которых нужно обрезать другие объекты. Можно выбрать одну или несколько. Нажмите Enter, чтобы подтвердить выбор.
Начните обрезку. После подтверждения система предложит выбрать объекты для удаления. Кликните по тем частям линий, которые находятся между пересечениями и должны быть убраны.
Завершите команду. Нажмите Enter ещё раз или Esc, чтобы выйти из режима обрезки.

Если вы работаете с пересекающимися стенами в архитектурном плане, достаточно указать одну стену как режущую кромку, а затем обрезать вторую стену до нужного уровня. Это обеспечивает чистое соединение без наложений.

«Всегда проверяйте, что привязка (OSNAP) включена — это гарантирует, что обрезка произойдёт точно по пересечению. Отключённая привязка — частая причина «плавающих» концов.» — Алексей Миронов, инженер-проектировщик, 12 лет в CAD

Пример: обрезка двух пересекающихся линий

Представьте, что у вас есть две линии, пересекающиеся под углом 45°. Вам нужно убрать сегмент одной из них до точки пересечения.

Вызовите TRIM.
Щёлкните по второй линии (она станет режущей кромкой).
Нажмите Enter, чтобы завершить выбор.
Кликните по той части первой линии, которую хотите удалить — например, правее точки пересечения.
Линия автоматически обрежется.

Полезно знать: Если вы случайно выбрали не ту часть, используйте Ctrl+Z для отмены действия и повторите попытку.

Продвинутые методы и режимы обрезки

Команда TRIM предлагает множество дополнительных опций, которые значительно расширяют её функциональность. Эти режимы активируются через командную строку после запуска TRIM и помогают работать с сложными чертежами быстрее.

Опция	Описание	Когда использовать
Удлинить (Extend)	Разрешает обрезку даже если объекты не пересекаются визуально, но могут быть продлены до пересечения	При работе с параллельными линиями или неточными чертежами
Обрезать все (Cut all)	Обрезает выбранный объект до всех возможных пересечений с режущими кромками	Когда нужно быстро убрать несколько сегментов сразу
Ограничение (Boundary)	Задаёт, что считается допустимым пересечением — только видимые объекты или также невидимые/удалённые	При работе со слоями и скрытыми элементами

Также доступен режим «Fence» — когда вместо клика по каждому сегменту вы проводите виртуальную линию (забор), и всё, что её пересекает, удаляется. Это удобно при массовой обрезке нескольких параллельных линий.

Горячие клавиши и ускорение работы

Двойной щелчок по полилинии — открывает её для редактирования, в том числе обрезки.
Shift + щелчок — временно включает режим удлинения (EXTEND), даже если активна команда TRIM.
Быстрый вызов: «TR» + Enter — короткая форма команды TRIM.

Автоматизация через LISP-скрипты или пользовательские палитры тоже возможна. Например, можно создать кнопку, которая автоматически выбирает все видимые линии как режущие кромки и запускает обрезку.

Полезно знать: В AutoCAD 2024 и новее реализована функция «умной обрезки» — при наведении курсора система подсвечивает потенциально удаляемые сегменты, что снижает риск ошибки.

Распространённые ошибки и как их избежать

Несмотря на простоту команды, пользователи часто сталкиваются с проблемами при обрезке. Ниже — самые типичные ошибки и пути их решения.

Объекты не обрезаются, хотя пересекаются. Причина — отключённая привязка (OSNAP). Убедитесь, что включена привязка «Пересечение» (INT).
Обрезается не та часть линии. AutoCAD удаляет ту сторону, куда направлен курсор при клике. Старайтесь кликать ближе к нужному сегменту.
Нет реакции после выбора режущих кромок. Возможно, вы не нажали Enter после выбора границ. Система ждёт подтверждения.
Обрезка затрагивает лишние объекты. Проверьте, не включён ли режим «Обрезать все» или «Групповое выделение».

Как диагностировать проблему

Используйте команду LIST или ПРОВЕРКА, чтобы убедиться, что объекты находятся в одном слое и плоскости.
Проверьте Z-координаты — если линии находятся на разных уровнях по оси Z, они не пересекаются в трёхмерном пространстве.
Включите режим «Отображение пересечений» во вкладке «Вид» → «Отладка».

«Если обрезка не работает — первым делом проверьте, включён ли режим ORTHO и OSNAP. Более 60% проблем решаются включением правильных привязок.» — Татьяна Ковалёва, преподаватель AutoCAD, Autodesk Certified Instructor

Экспертное мнение

«В профессиональной практике мы редко используем TRIM в чистом виде. Чаще всего комбинируем его с командами FILLET, CHAMFER и BREAK. Например, перед фаской — делаем предварительную обрезку. Также активно применяем параметрические зависимости, чтобы обрезка сохранялась при изменении размеров.» — Дмитрий Романов, ведущий проектировщик BIM-группы, 15 лет опыта

Современные проекты требуют не просто ручной обрезки, а контролируемого редактирования. В BIM-моделях, например, стены автоматически обрезаются при соединении — но знание ручной команды остаётся ключевым для исправления ошибок и работы с импортированными DWG-файлами.

Вопросы и ответы

Можно ли обрезать линию до невидимой границы?

Да, если граница находится на замороженном или выключенном слое, её можно добавить как режущую кромку, включив опцию «Обрезать на скрытых слоях» в настройках системы переменных (например, системная переменная PICKSTYLE).

Что делать, если нужно обрезать много линий сразу?

Используйте режим «Fence» — проведите виртуальную линию через все точки обрезки. Также можно применить команду «Быстрая обрезка» из Express Tools (если установлены).

Почему обрезка работает в 2D, но не в 3D?

В 3D пространстве объекты могут не пересекаться по Z-оси. Используйте команду SLICE или переходите в плоскость проекции (UCS), чтобы выполнить 2D-обрезку.

Как восстановить случайно обрезанный участок?

Нажмите Ctrl+Z. Если уже выполнены другие действия — используйте команду UNDO или восстановите из резервной копии (BAK-файл).

Можно ли обрезать текст или блоки?

Нет, TRIM работает только с геометрическими объектами: линиями, дугами, полилиниями. Для блоков нужно разбивать их (EXPLODE) или редактировать отдельно.

Заключение

Обрезка линий в AutoCAD — это не просто базовый навык, а фундамент точного черчения. Владение командой TRIM позволяет создавать аккуратные, профессиональные чертежи без наложений и «плавающих» концов. Главное — понимать логику выбора режущих кромок и внимательно работать с привязками.

Чтобы эффективно использовать обрезку, сочетайте команду TRIM с другими инструментами редактирования, следите за состоянием слоёв и настройками привязок. Практика и внимание к деталям сделают процесс быстрым и надёжным.

Всегда включайте OSNAP при работе с TRIM.
Подтверждайте выбор режущих кромок клавишей Enter.
Используйте режим Fence для массовой обрезки.
Проверяйте Z-координаты в 3D-моделях.
Освойте сочетание TRIM с командами FILLET и EXTEND.
