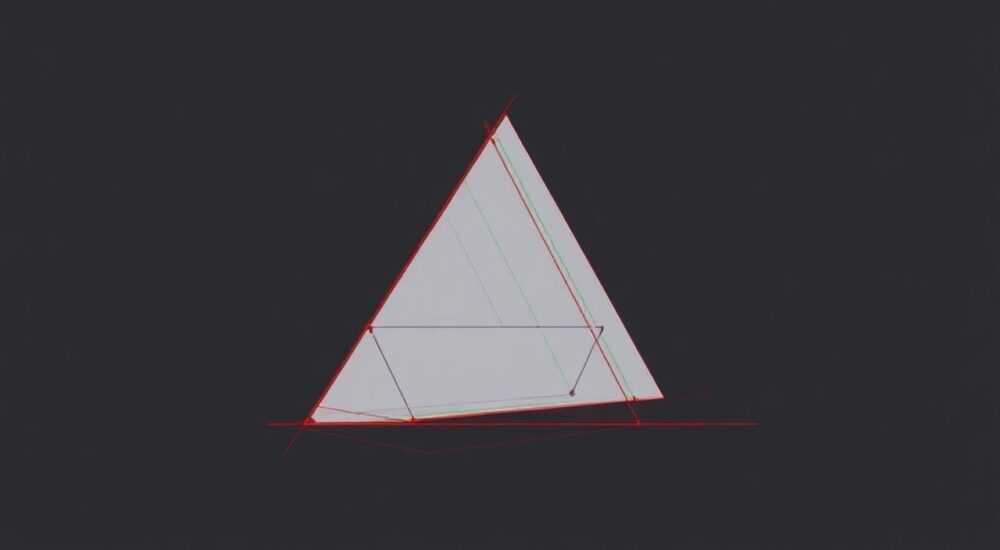

Как в автокаде отложить угол

В AutoCAD отложить угол можно несколькими способами: с помощью команды «Повернуть», при построении объектов через полярные координаты, с использованием вспомогательных линий и инструментов привязки. Наиболее точный и универсальный метод — применение полярного отслеживания и динамического ввода угловых значений.

AutoCAD — мощная система автоматизированного проектирования, где геометрическая точность играет ключевую роль. Одной из базовых задач при черчении является необходимость отложить определённый угол между линиями, осями или элементами конструкции. Это может потребоваться при проектировании строительных узлов, деталей механизмов, трассировки коммуникаций и других технических задачах. Умение корректно задавать углы напрямую влияет на точность чертежа и последующую его реализацию в производстве или строительстве.

Основные методы отложения угла

Отложить угол в AutoCAD — значит построить линию, отрезок или объект под заданным углом к базовой оси или другой линии. Существует несколько подходов, каждый из которых подходит для определённого типа задач.

Первый способ — использование абсолютных или относительных полярных координат при построении линий. Например, при активной команде «ЛИНИЯ» вы можете ввести значение в формате `@длина<угол`, чтобы задать направление. Этот метод особенно полезен при точном позиционировании без мыши.

Второй способ — применение вспомогательных инструментов: лучей, вспомогательных линий (XLINE), а также режимов привязки. Они позволяют визуально контролировать направление и использовать объектную привязку для захвата нужных точек.

Третий способ — трансформация уже существующих объектов с помощью команды «ПОВЕРНУТЬ». Она позволяет быстро изменить ориентацию любого элемента на требуемый угол.

Когда какой метод использовать?

• При создании нового объекта — лучше применять полярные координаты или полярное отслеживание.
• При модификации существующего объекта — используйте команду «ПОВЕРНУТЬ».
• Для сложных компоновок — комбинируйте вспомогательные линии, привязки и динамический ввод.

Выбор метода зависит от контекста: нужно ли вам построить новую геометрию или скорректировать уже имеющуюся. Также важно учитывать требования к точности и скорость выполнения операции.

Работа с полярными координатами

Полярные координаты — это один из самых точных способов задания направления в AutoCAD. Они позволяют указать расстояние и угол от предыдущей точки, что идеально подходит для отложения углов.

Формат ввода: `@длина<угол`. Например, команда `@100<45` построит отрезок длиной 100 единиц под углом 45° к оси X. Если вы работаете в относительной системе, префикс `@` обязателен.

Этот метод особенно эффективен при создании многоугольников, наклонных балок, ферм или любых конструкций с заранее известными углами. Вы можете комбинировать его с ортогональным режимом (ORTHO) или временно отключать его для свободного ввода.

Пошаговый пример: построение наклонной линии

1. Активируйте команду ЛИНИЯ (или нажмите L → Enter).
2. Укажите начальную точку щелчком мыши или вводом координат.
3. Введите в командной строке: @75<30 и нажмите Enter.
4. Линия длиной 75 единиц будет построена под углом 30°.
5. Завершите команду, нажав Enter или Esc.

Вы можете продолжать построение, вводя следующие полярные координаты. Например, `@50<120` создаст следующий сегмент под углом 120° от предыдущей точки.

Использование полярного отслеживания

Полярное отслеживание (Polar Tracking) — визуальный помощник, который выводит временные направляющие под заданными углами при перемещении курсора. Он помогает быстро откладывать углы без ручного ввода координат.

Чтобы включить режим, нажмите клавишу F10 или щёлкните по значку «Поляр» в строке состояния. По умолчанию активны основные углы: 90°, 45°, 30°, 22.5° и другие. Вы можете настроить свой набор углов в параметрах чертежа.

После включения, при активной команде рисования (например, ЛИНИЯ), при движении курсора в направлениях, кратных установленному шагу, появляется пунктирная направляющая и подсказка с углом. Это позволяет легко строить линии под 30°, 60°, 75° и другими стандартными или пользовательскими значениями.

Настройка пользовательских углов

• Откройте диалог «Параметры чертежа» (команда OPTIONS или клик правой кнопкой по значку «Поляр» → «Параметры»).
• Перейдите на вкладку «Черчение» → «Полярное отслеживание».
• В разделе «Угловые меры» выберите шаг (например, 15°) или добавьте индивидуальные углы.
• Нажмите «Добавить» и введите нужные значения: 18°, 36°, 72° — для пятиугольника, например.

Теперь при построении вы сможете быстро выравнивать объекты по этим направлениям. Это особенно удобно при работе с нестандартными геометрическими формами.

Команда ПОВЕРНУТЬ: как повернуть объект на нужный угол

Когда объект уже существует, но его нужно развернуть на определённый угол, используется команда ПОВЕРНУТЬ (ROTATE). Это один из самых часто используемых инструментов редактирования в AutoCAD.

Активируйте команду, выберите объект, укажите базовую точку поворота (обычно это край, центр или точка привязки), затем введите угол поворота. Положительное значение — против часовой стрелки, отрицательное — по часовой.

Например, чтобы повернуть деталь на 45° вокруг её нижнего левого угла:

1. Введите команду ПОВЕРНУТЬ (или ROTATE).
2. Выберите объект и нажмите Enter.
3. Укажите базовую точку — например, левый нижний угол.
4. Введите угол: 45 → Enter.

Объект мгновенно повернётся. Можно включить опцию «Копия», чтобы сохранить оригинал.

Поворот относительно двух точек (режим «Ссылка»)

Иногда нужно не задать угол напрямую, а привязать объект к существующей линии. Для этого используется режим «Ссылка» (Reference).

1. Активируйте команду ПОВЕРНУТЬ.
2. Выберите объект, укажите базовую точку.
3. В командной строке введите R (Reference) → Enter.
4. Укажите текущее направление: две точки на исходном объекте, которые задают угол.
5. Затем укажите целевое направление — две точки на чертеже, куда должен встать объект.

Этот метод незаменим при адаптации блоков, фасадов или оборудования под наклонную плоскость.

Точность и типичные ошибки при работе с углами

Даже опытные пользователи допускают ошибки при откладывании углов. Чаще всего они связаны с неправильной настройкой системы координат, игнорированием режимов привязки или неверным выбором базовой точки.

Одна из распространённых ошибок — путаница между абсолютными и относительными углами. Например, ввод `100<45` без `@` создаёт линию от начала координат, а не от предыдущей точки. Это может привести к смещению всей геометрии.

Другая ошибка — работа без включённого ORTHO или POLAR, когда пользователь полагается только на глаз. Это снижает точность, особенно при масштабировании чертежа.

Как повысить точность

• Всегда используйте объектную привязку (F3): конечная, середина, центр окружности.
• Настройте пользовательские углы в полярном отслеживании под конкретный проект.
• Применяйте динамический ввод (F12) для быстрого ввода значений рядом с курсором.
• Проверяйте результат с помощью команды «УГЛ» (ANGLE) — она покажет угол между двумя линиями.

Экспертное мнение

Марина Петрова, ведущий CAD-инженер в крупной проектной компании, делится своим подходом к работе с углами:

«За 15 лет работы я выработала чёткий алгоритм. Если угол стандартный — 30°, 45°, 60° — использую полярное отслеживание. Если нет — перехожу на полярные координаты. Всегда начинаю с построения вспомогательного луча под нужным углом, чтобы иметь визуальную опору.

Для сборочных чертежей применяю блоки с параметрами. Например, кронштейн можно поворачивать на нужный угол через параметрические ограничения. Это особенно актуально в версиях AutoCAD 2023–2026, где улучшена поддержка параметрического проектирования.

Советую новичкам: не бойтесь комбинировать методы. Часто самый быстрый способ — это вспомогательная линия + поворот + привязка. Автоматизация — хорошо, но понимание геометрии важнее.»

Вопросы и ответы

Заключение

Отложение угла в AutoCAD — базовая, но критически важная операция, от которой зависит точность всего проекта. Современные версии AutoCAD предлагают множество инструментов: от простых полярных координат до продвинутого параметрического моделирования. Владение этими методами позволяет работать быстрее и с меньшим количеством ошибок.

Главное — понимать, когда использовать каждый инструмент. Полярные координаты обеспечивают максимальную точность, полярное отслеживание ускоряет визуальное проектирование, а команда «ПОВЕРНУТЬ» незаменима при редактировании. Комбинируя эти подходы и настраивая среду под свои задачи, вы достигнете высокой эффективности.

• Для точного задания угла используйте полярные координаты: @длина<угол.
• Включите полярное отслеживание (F10) для визуальной помощи при черчении.
• Применяйте команду ПОВЕРНУТЬ с опцией «Ссылка» для привязки к существующим линиям.
• Всегда проверяйте базовую точку и используйте объектную привязку (OSNAP).
• Настройте пользовательские углы и динамический ввод под типовые задачи.
