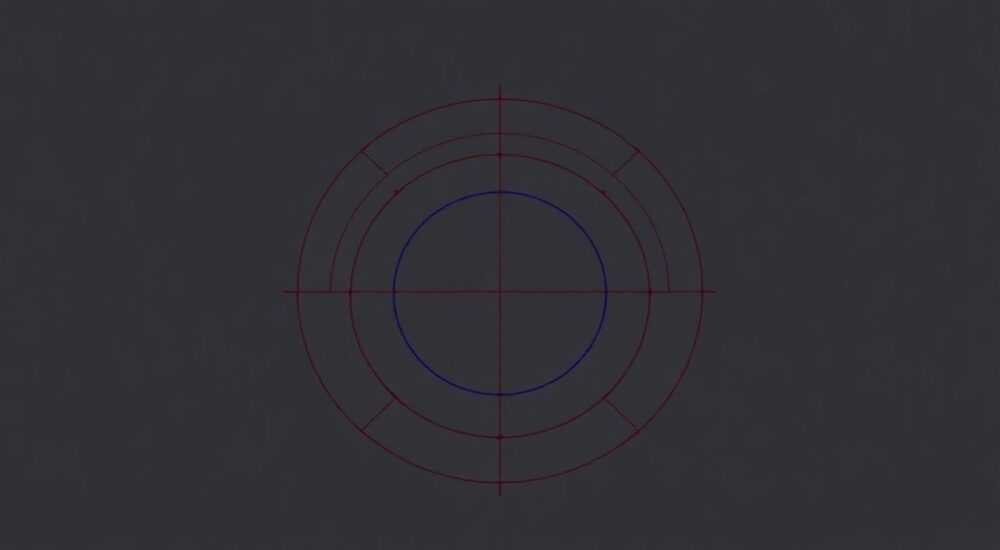

Как в автокаде сделать полукруг

В AutoCAD создание полукруга — одна из базовых, но важных задач в чертежной практике. Полукруг можно построить несколькими способами: через команду Дуга (ARC), с помощью окружности с последующим обрезанием, или используя параметрические инструменты. Оптимальный метод зависит от требуемой точности, контекста чертежа и версии AutoCAD. Главное — понимать, что полукруг всегда имеет угол 180°, и его можно задать по центру, радиусу и двум точкам на окружности.

Основные способы построения полукруга

Создание полукруга в AutoCAD может показаться простым, но выбор правильного подхода влияет на точность, редактируемость и совместимость с другими элементами чертежа. В зависимости от условий задачи, пользователь может выбрать один из нескольких основных методов.

Первый и самый прямой — использование команды Дуга (ARC), которая позволяет задать дугу с углом ровно 180 градусов. Этот способ подходит, когда известны начальная и конечная точки, а также центр окружности. Он обеспечивает высокую точность и не требует дополнительных действий после построения.

Второй популярный метод — построение полной окружности с последующим разделением её пополам с помощью команды Обрезать (TRIM) или Разорвать (BREAK). Этот подход удобен, если вы уже работаете с окружностью и вам нужно получить именно половину для дальнейшего использования, например, при создании фланца или арочного элемента.

Третий вариант — применение параметрических ограничений, особенно в современных версиях AutoCAD (2020+). С помощью геометрических связей можно зафиксировать дугу под углом 180°, привязав её к другим объектам. Это полезно при проектировании сборочных чертежей, где важно сохранять взаимозависимости между элементами.

Каждый из этих методов имеет свои преимущества и недостатки. Например, ручное построение дуги быстрее, но менее гибко при изменениях. Параметрический подход сложнее в освоении, но обеспечивает автоматическую корректировку при изменении размеров.

Использование команды Дуга (ARC)

Команда Дуга — наиболее точный и контролируемый способ создания полукруга. Чтобы построить полукруг, выберите в меню «Рисование» → «Дуга» или введите в командной строке `ARC` и нажмите Enter.

Существует несколько режимов построения дуги. Для полукруга оптимальным будет метод Центр, Начало, Конец:

1. Введите команду `ARC`.
2. Выберите опцию «Центр» (или нажмите C).
3. Укажите центральную точку будущего полукруга.
4. Задайте начальную точку — это будет крайняя левая (или правая) точка полуокружности.
5. Укажите конечную точку, расположенную строго напротив, чтобы угол составил 180°.

Если вы знаете радиус, можно использовать метод Центр, Начало, Угол:

• После указания центра и начальной точки введите значение угла: 180 (для верхнего полукруга) или -180 (для нижнего).
• AutoCAD автоматически построит дугу нужного размера.

Для повышения точности используйте ортогональный режим (F8) или полярное отслеживание (F10). Это поможет избежать смещений при указании точек.

Метод окружности и обрезки

Этот подход особенно популярен у новичков и в ситуациях, когда полукруг является частью более крупного кругового элемента. Он состоит из двух шагов: построение окружности и её деление пополам.

Алгоритм:

1. Используйте команду `CIRCLE`, чтобы нарисовать окружность нужного радиуса.
2. Проведите прямую линию (LINE), проходящую через центр окружности — это будет диаметр.
3. Вызовите команду `TRIM` (или нажмите клавишу `X` и выберите «Обрезать»).
4. Укажите линию-диаметр как режущий объект, затем щёлкните по той части окружности, которую нужно удалить.
5. Нажмите Enter — останется полукруг.

Альтернатива — использовать команду `BREAK`. С её помощью можно разорвать окружность в двух точках, а затем удалить ненужную часть. Однако этот способ менее нагляден и требует точного указания точек разрыва.

Этот метод удобен при создании архитектурных элементов, например, сводов или арок. Также он хорошо сочетается с командой Штриховка (HATCH), так как полукруг легко закрывается контуром.

Когда лучше использовать обрезку?

• Когда вы уже имеете окружность на чертеже.
• При необходимости создать симметричный элемент.
• Если требуется быстро модифицировать существующий объект.

Однако у этого метода есть минус: он создаёт лишние объекты (линию-диаметр), которые потом нужно удалять или скрывать. Поэтому чистые дуги предпочтительнее для финальных чертежей.

Практические примеры и кейсы

Рассмотрим несколько реальных ситуаций, где требуется создание полукруга.

Пример 1: Арочный проём в стене
Архитектор проектирует дверной проём с полукруглым верхом. Диаметр — 1200 мм.
Решение: использовать команду `ARC` с методом «Центр, Начало, Угол».
Центр — середина верхнего края проёма, радиус — 600 мм, угол — 180°.
Полученная дуга становится частью контура стены и используется для штриховки.

Пример 2: Колесо с полукруглыми спицами
Инженер проектирует колесо, где каждая спица начинается с полукруглого изгиба.
Решение: построить окружность, провести радиальные линии, затем использовать `TRIM`, чтобы оставить только нужные сегменты.
Плюс: все спицы остаются симметричными благодаря общей осевой линии.

Пример 3: Параметрическая деталь
В сборочном чертеже требуется, чтобы полукруг автоматически изменял размер при изменении диаметра вала.
Решение: применить параметрические связи. Создать дугу, привязать её радиус к параметру «D/2», зафиксировать угол 180°.
Теперь при изменении D дуга обновляется автоматически.

Типичные ошибки и как их избежать

Даже опытные пользователи допускают ошибки при построении полукругов. Ниже — самые распространённые проблемы и пути их решения.

Ошибка 1: Дуга получилась не 180°, а чуть больше или меньше

Причина: неточное указание конечной точки.
Решение: включите ORTHO (F8) или используйте относительные координаты. Например, если центр в точке (0,0), а радиус 100, начальная точка — (-100,0), конечная должна быть (100,0).

Ошибка 2: Объект не замыкается для штриховки

При использовании `TRIM` может остаться зазор между дугой и линией.
Решение: проверьте точку соединения с помощью команды `ZOOM` до максимального приближения. Используйте `JOIN`, чтобы объединить дугу и прямую в единый полилинейный объект.

Ошибка 3: Полукруг направлен не туда

AutoCAD строит дуги по умолчанию против часовой стрелки.
Решение: либо меняйте порядок указания точек, либо используйте отрицательный угол (-180°).

Экспертное мнение

«Сегодня многие пользователи переоценивают сложность простых задач. Создание полукруга — не исключение. Ключевой момент — не метод, а понимание геометрии. Если вы знаете, что полукруг — это дуга с углом 180°, проходящая через три точки (начало, центр, конец), вы можете построить её в любой CAD-системе. В AutoCAD главное — использовать привязки: Object Snap, Polar Tracking, Ortho. Без них даже самый правильный алгоритм даст погрешности.»

— Дмитрий Ковалёв, руководитель CAD-лаборатории в строительной компании, 15 лет в BIM и AutoCAD

Он также отмечает: «Для массового проектирования стоит рассмотреть создание блоков с параметрическими полукругами. Например, стандартный арочный элемент с возможностью изменения радиуса. Это сокращает время на 30–40% при типовом проектировании.»

Вопросы и ответы

Заключение

Создание полукруга в AutoCAD — это фундаментальный навык, который должен освоить каждый пользователь. Независимо от выбранного метода — через команду «Дуга», обрезку окружности или параметрические связи — важно понимать геометрическую суть объекта и использовать инструменты точности.

• Для точного построения используйте команду ARC с углом 180°.
• Метод обрезки окружности хорош для модификации существующих объектов.
• Включайте ORTHO и Object Snap для минимизации ошибок.
• Проверяйте контуры перед штриховкой с помощью команды LIST или BOUNDARY.
• Для типовых проектов создавайте параметрические блоки с полукругами.
