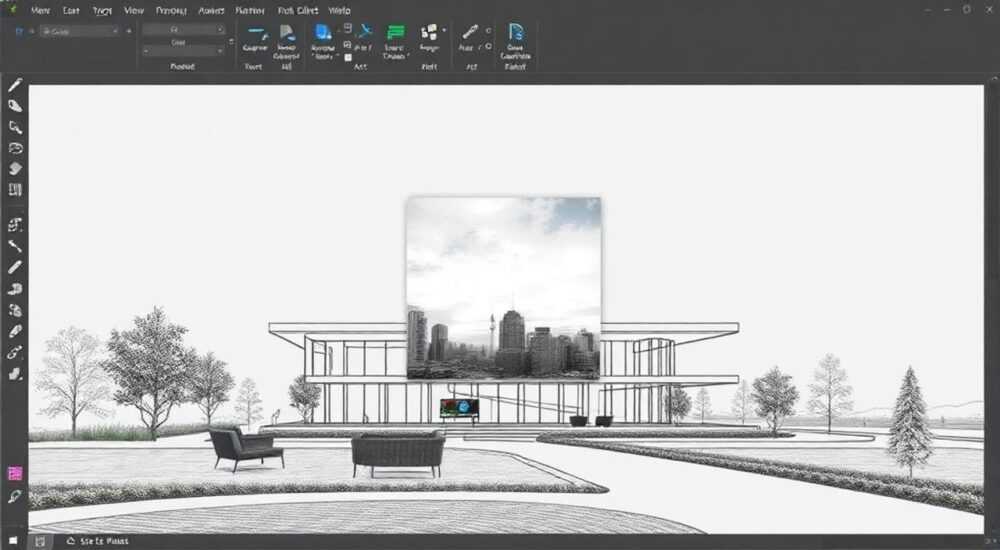

Как в автокаде вставить фотографию

В современном проектировании и архитектурном черчении часто возникает необходимость привязать фотографию к чертежу — будь то фасад здания, план участка, аэроснимок или скан старого чертежа. AutoCAD, несмотря на свою специализацию на векторной графике, предоставляет мощные инструменты для работы с растровыми изображениями. Однако многие пользователи сталкиваются с трудностями: изображение не отображается, теряется масштаб, файл не сохраняется при переносе проекта. В этой статье мы подробно разберём все способы вставки фотографии в AutoCAD, от базовых шагов до продвинутых техник, чтобы вы могли интегрировать изображения без потерь и ошибок — даже если вы новичок.

Как вставить фотографию в AutoCAD

Вставка фотографии в AutoCAD — это не просто «прикрепить файл», а точная операция, требующая контроля масштаба и расположения. Существует три основных способа: через меню, командную строку и панель инструментов.

1. Откройте чертёж, в который нужно вставить изображение.
2. Перейдите на вкладку «Вставка» в верхнем меню.
3. Нажмите «Изображение» (иконка с фотоаппаратом).
4. В открывшемся окне выберите нужный файл (JPEG, PNG, TIFF и т.д.).
5. Нажмите «Открыть».
6. В чертеже укажите точку вставки — это будет левый нижний угол изображения.
7. Укажите масштаб (если не знаете — оставьте 1:1 и скорректируйте позже).
8. Укажите угол поворота (по умолчанию 0°).

Альтернативный способ — введите в командной строке IMAGEATTACH и нажмите Enter. Далее действия идентичны. Этот метод особенно удобен при работе с клавиатурой и для опытных пользователей.

Какие форматы изображений поддерживаются

AutoCAD поддерживает несколько стандартных растровых форматов, но не все они одинаково надёжны. Ниже — список наиболее стабильных и рекомендуемых форматов:

Форматы WebP, HEIC или RAW не поддерживаются напрямую. Если у вас есть изображение в таком формате — конвертируйте его в PNG или JPEG через Photoshop, GIMP или онлайн-конвертеры перед вставкой.

Как правильно масштабировать изображение

Наиболее частая ошибка — вставка изображения с масштабом 1:1, когда реальные размеры не соответствуют чертежу. Например, вы вставили фото фасада, но оно выглядит как крохотный квадратик. Почему? Потому что AutoCAD не знает, сколько сантиметров в реальности соответствует одному пикселю.

Правильный способ — использовать масштабирование по двум точкам:

1. Вставьте изображение, указав точку вставки (можно просто кликнуть в любом месте).
2. Когда появится запрос на масштаб — не вводите число.
3. Нажмите Enter, чтобы пропустить масштаб.
4. Затем введите команду SCALE и выберите изображение.
5. Укажите базовую точку — например, левый нижний угол здания на фото.
6. Когда появится запрос на коэффициент масштабирования — введите R (для режима «Reference»).
7. Укажите первую точку на изображении (например, левый край окна).
8. Укажите вторую точку (правый край того же окна).
9. Теперь введите реальное расстояние — например, 1.5 метра, если окно действительно таково.

AutoCAD автоматически рассчитает масштаб и приведёт изображение к реальным размерам. Этот метод особенно полезен при работе с аэроснимками, планами участков или историческими документами.

Обрезка и прозрачность изображения

Часто изображение имеет лишний фон или выходит за рамки нужной области. AutoCAD позволяет обрезать его без изменения исходного файла.

Как обрезать изображение

1. Выберите вставленное изображение.
2. Щёлкните правой кнопкой мыши → «Обрезка изображения».
3. Укажите прямоугольную область обрезки, кликнув две диагональные точки.
4. Нажмите Enter.

Для более сложной формы (например, по контуру здания) используйте «Полилиния» как границу обрезки:

1. Нарисуйте замкнутую полилинию по нужному контуру.
2. Выберите изображение → ПКМ → «Обрезка изображения».
3. Выберите «Полилиния» в диалоговом окне.
4. Кликните на созданную полилинию.

Прозрачность

В AutoCAD 2020 и выше можно настроить прозрачность изображения через свойства:

• Выделите изображение → откройте панель свойств (CTRL+1).
• Найдите параметр «Прозрачность» (Transparency).
• Установите значение от 0 (непрозрачное) до 90 (почти прозрачное).

Это полезно, когда изображение используется как фон — например, для накладывания чертежа поверх скана старого плана.

Проблемы с путями к файлу и как их решить

Одна из самых раздражающих проблем — изображение пропадает при открытии чертежа на другом компьютере. Причина: AutoCAD по умолчанию ссылается на файл по абсолютному пути (например, C:UsersNamePhotosfacade.jpg).

Решения:

• Скопируйте изображение в ту же папку, что и DWG-файл — это самый надёжный способ.
• Используйте относительный путь: в окне «Привязка изображения» выберите «Путь» → «Относительный».
• Во вкладке «Управление» → «Пути к файлам» → убедитесь, что папка с изображениями добавлена в список поиска.
• Используйте команду PATHTYPE → введите 1 для относительного пути или 0 для полного.

Встроить или прикрепить: в чём разница

В AutoCAD существует два режима работы с изображениями: прикрепление (Attach) и встраивание (Embed).

• Прикрепление (по умолчанию): изображение остаётся отдельным файлом, DWG содержит только ссылку. Меньший размер файла, но риск потери изображения при перемещении.
• Встраивание: изображение копируется внутрь DWG-файла. Файл становится тяжелее, но переносить его можно без потерь.

Как встроить изображение:

1. Выделите изображение.
2. Щёлкните правой кнопкой → «Свойства».
3. Найдите параметр «Тип ссылки».
4. Измените с «Прикреплено» на «Встроенное».
5. Сохраните чертёж.

Встроенное изображение увеличивает размер DWG в 2–5 раз, но гарантирует, что вы никогда не потеряете фото при отправке клиенту или архивации.

Лучшие практики работы с изображениями в AutoCAD

Чтобы работа с изображениями была эффективной и не вызывала проблем в будущем, следуйте этим правилам:

• Всегда сохраняйте изображения в формате PNG или TIFF для высокого качества, JPEG — только для больших фонов.
• Не вставляйте изображения с разрешением выше 300 DPI — это замедлит работу чертежа.
• Используйте слои для изображений — создайте отдельный слой «Фото_Фасад» и установите его на «Не печатать».
• Перед отправкой чертежа клиенту используйте команду PUBLISH или ETRANSMIT — она автоматически соберёт все зависимости (включая изображения).
• Не редактируйте изображение внутри AutoCAD — всегда делайте это в графическом редакторе, затем заменяйте файл.

Часто задаваемые вопросы

Заключение

Вставка фотографии в AutoCAD — это не просто техническая операция, а стратегический шаг, который повышает точность и наглядность проекта. От правильного формата и масштабирования до управления путями и встраивания — каждый элемент влияет на надёжность и переносимость чертежа. Новички часто недооценивают важность этих деталей, пока не сталкиваются с потерей данных при обмене файлами. Следуя приведённым рекомендациям, вы избежите типичных ошибок и сможете использовать изображения как полноценный инструмент проектирования.
