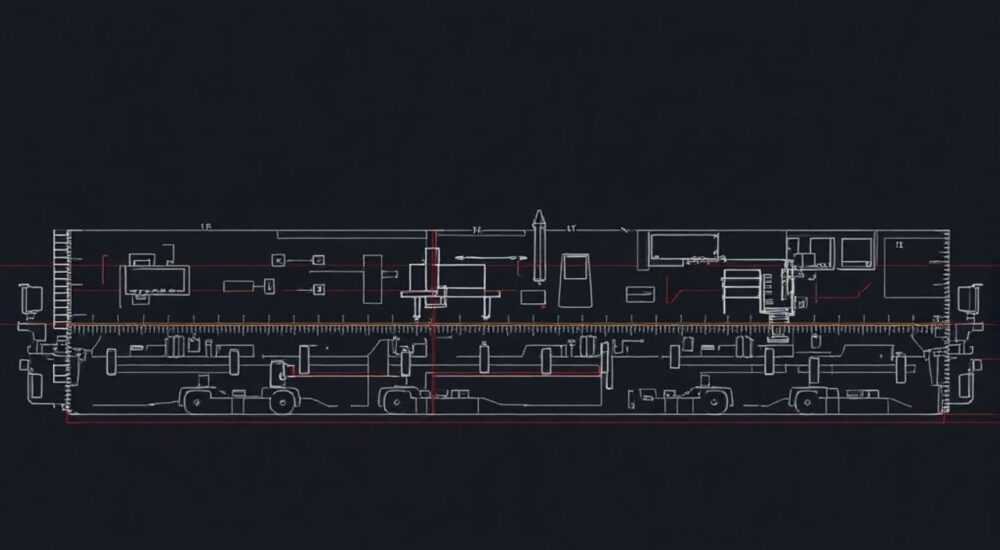

Как включить отображение веса линий в автокаде

В AutoCAD отображение веса линий (толщины линий) — важный параметр, влияющий на наглядность чертежа и его соответствие стандартам оформления. По умолчанию в программе толщина линий может быть скрыта, что затрудняет визуальную оценку элементов. Чтобы включить отображение веса линий, необходимо активировать соответствующую опцию в графическом интерфейсе. Главная рекомендация — использовать кнопку «Display Lineweight» на панели статуса в правом нижнем углу окна AutoCAD.

AutoCAD — один из самых востребованных инструментов автоматизированного проектирования, используемый в архитектуре, машиностроении, строительстве и других технических областях. Одной из ключевых особенностей программы является возможность точной настройки внешнего вида объектов, включая цвет, тип линии и её толщину. Однако новички часто сталкиваются с тем, что, несмотря на установку различных значений толщины, линии на экране выглядят одинаково. Это происходит потому, что отображение веса линий по умолчанию отключено. Включение этой функции позволяет видеть различия в толщине линий в режиме модели, что критически важно при подготовке чертежей к печати или экспорт в PDF. В данной статье мы детально разберём, как включить отображение веса линий в AutoCAD, какие настройки влияют на этот процесс, и как избежать типичных ошибок.

Как включить отображение веса линий: пошаговая инструкция

Первое, что нужно сделать для визуализации толщины линий, — это активировать соответствующую опцию в интерфейсе AutoCAD. Эта функция называется «Display Lineweight» и находится на панели статуса в правом нижнем углу окна программы.

1. Откройте AutoCAD и загрузите любой чертёж.
2. Найдите панель статуса внизу интерфейса. Она содержит ряд кнопок, таких как Snap, Grid, Ortho и другие.
3. Найдите значок, обозначенный как «LW» или с надписью «Lineweight». При наведении курсора должно появиться всплывающее окно «Display Lineweight».
4. Щёлкните по этой кнопке, чтобы включить режим отображения толщины линий.

После включения этой опции все объекты, имеющие установленный вес линии, начнут отображаться с учётом своей толщины. Если линии всё ещё выглядят одинаково, проверьте, задан ли им реальный вес. По умолчанию многие объекты используют значение «ByLayer» или «Default», которые могут не иметь визуального эффекта без дополнительной настройки.

Также можно включить отображение веса линий через командную строку. Для этого:

• Введите команду LWEIGHT в командной строке и нажмите Enter.
• Откроется диалоговое окно «Lineweight Settings», где можно настроить масштаб отображения и выбрать, будет ли толщина отображаться по умолчанию.
• Установите флажок «Display lineweights» и выберите подходящий масштаб (например, 0.3 мм, 0.5 мм и т.д.).
• Нажмите «OK», чтобы применить изменения.

Альтернативные способы активации

Если кнопка на панели статуса отсутствует, возможно, она была скрыта пользователем. Чтобы вернуть её:

• Кликните правой кнопкой мыши по панели статуса.
• Выберите пункт «Customize» (Настроить).
• В открывшемся меню найдите опцию «Lineweight» и установите галочку.
• Кнопка сразу появится на панели.

Также можно использовать команду STATUSBAR и установить значение 1, чтобы отобразить всю панель, или 3 — для расширенного режима.

Настройка веса линий: свойства и слои

Простое включение отображения веса недостаточно — необходимо правильно назначить сам вес линиям. В AutoCAD существует несколько способов задания толщины: через свойства объекта, через слой или через стиль мультилинии.

Назначение веса через свойства объекта

Самый прямой способ — изменить толщину отдельного объекта:

• Выделите нужный объект (отрезок, полилинию, окружность и т.д.).
• Откройте палитру «Properties» (свойства), нажав Ctrl+1.
• Найдите параметр «Lineweight» (Вес линии).
• Выберите желаемое значение из выпадающего списка (например, 0.50 мм).

После этого объект будет отображаться с указанной толщиной, если включено отображение веса.

Настройка через слои

Более эффективный и профессиональный подход — задавать вес линий на уровне слоя. Это позволяет единообразно управлять внешним видом всех объектов одного типа.

1. Откройте диспетчер слоёв: введите команду LAYER или нажмите кнопку «Layers» на вкладке «Home».
2. Найдите нужный слой или создайте новый.
3. В столбце «Lineweight» кликните по текущему значению (по умолчанию — «Default» или «ByLayer»).
4. Выберите требуемую толщину из списка.
5. Нажмите «OK».

Все объекты, размещённые на этом слое, автоматически примут указанную толщину линии. Это особенно удобно при работе с большими проектами, где используется классификация по слоям (например, слой «Стены», «Окна», «Электропроводка»).

Распространённые ошибки и как их исправить

Даже при правильной настройке могут возникать проблемы с отображением веса линий. Рассмотрим наиболее частые из них.

Линии не меняют толщину после настройки

Если вы задали вес, но линии всё ещё выглядят тонкими, проверьте следующее:

• Убедитесь, что кнопка «Display Lineweight» активна.
• Проверьте, не установлено ли значение «Lineweight» как «ByBlock» и не входит ли объект в блок с нулевым весом.
• Убедитесь, что масштаб отображения в настройках веса линий не слишком мал (меню LWEIGHT → «Adjust display scale»).

Объекты отображаются слишком жирно

Иногда линии кажутся чрезмерно толстыми. Это может быть связано с настройками масштаба:

• Введите команду LWEIGHT.
• В разделе «Adjust display scale» уменьшите множитель (например, с 1.0 до 0.75).
• Нажмите «OK» и проверьте результат.

Вес линий не сохраняется при экспорте

При экспорте в PDF или печати толщина линий может не соответствовать ожиданиям. Причина — настройки таблицы стилей печати (CTB/STB).

1. Откройте «Page Setup Manager».
2. Выберите конфигурацию печати и нажмите «Modify».
3. В разделе «Plot Style Table» выберите CTB-файл, например, «monochrome.ctb».
4. Убедитесь, что в этом файле вес линий назначен корректно (через редактор Plot Styles).

Лучшие практики использования веса линий

Правильное использование веса линий повышает читаемость чертежа и снижает количество ошибок при его интерпретации.

Используйте иерархию толщин

Применяйте принцип визуальной иерархии: основные элементы — жирнее, вспомогательные — тоньше. Например:

• Контур здания — 0.50 мм;
• Стены внутренние — 0.35 мм;
• Мебель — 0.18 мм;
• Размеры и текст — 0.13 мм.

Создайте шаблон с настроенными слоями

Сохраните настройки в шаблоне .dwt. Это позволит быстро создавать новые чертежи с уже заданными весами линий, цветами и типами линий.

Тестируйте отображение на разных мониторах

Толщина линий может по-разному выглядеть на разных экранах из-за разрешения и калибровки. Периодически проверяйте чертёж на устройстве коллеги или на печатающем устройстве.

Не злоупотребляйте большим количеством значений

Ограничьтесь 4–6 значениями веса линий. Слишком много вариантов усложняет восприятие и увеличивает риск ошибки.

Экспертное мнение

По словам эксперта, одна из главных ошибок — полагаться только на визуальное отображение в модели. Он рекомендует всегда делать тестовую печать или экспорт в PDF перед финализацией чертежа. Также Дмитрий подчёркивает важность использования централизованных шаблонов и библиотек стилей, особенно в командной работе.

Вопросы и ответы

Заключение

Отображение веса линий в AutoCAD — простая, но критически важная настройка, которая напрямую влияет на качество и профессионализм чертежа. Активация функции «Display Lineweight» и правильная настройка толщин через слои позволяют создавать наглядные, структурированные проекты, соответствующие отраслевым стандартам. Не стоит игнорировать этот параметр, даже если вы работаете в электронном виде — корректная визуализация помогает быстрее находить ошибки и улучшает коммуникацию в команде.

• Включайте отображение веса линий через кнопку на панели статуса или команду LWEIGHT.
• Назначайте толщину линий на уровне слоёв для единообразия.
• Проверяйте настройки таблиц стилей печати при экспорте.
• Используйте шаблоны .dwt для стандартизации проектов.
• Тестируйте отображение на разных устройствах и при печати.
