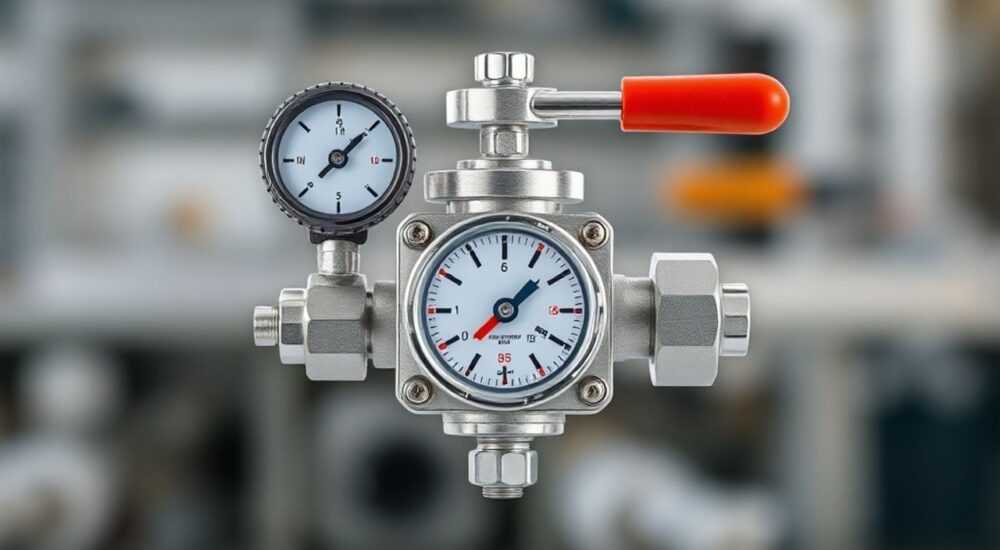

Клапан трехходовой смесительный регулирующий

Клапан трехходовой смесительный регулирующий — это специализированное устройство, предназначенное для плавного смешивания двух потоков жидкости (чаще всего теплоносителей) с целью получения выходного потока заданной температуры. Он широко применяется в системах отопления, теплоснабжения и кондиционирования, обеспечивая стабильность параметров среды и энергоэффективность оборудования. Основная задача такого клапана — точное управление пропорциями подачи горячей и холодной среды в зависимости от внешних условий и требований системы.

Что такое клапан трехходовой смесительный регулирующий

Трехходовой смесительный регулирующий клапан — это запорно-регулирующая арматура, имеющая три патрубка для подключения трубопроводов. Два входа принимают теплоносители с разной температурой, а один выход направляет уже смешанный поток к потребителю. Устройство позволяет изменять соотношение между «горячим» и «холодным» потоками, что делает его незаменимым в системах, где требуется постоянный контроль температуры.
Основное применение таких клапанов — системы водяного отопления, тепловые пункты, системы ГВС, чиллеры и рекуперационные установки. Они особенно актуальны в зданиях с переменными тепловыми нагрузками: жилых домах, школах, больницах, административных зданиях. Благодаря возможности интеграции с автоматикой, клапан может работать в составе комплексных решений по энергосбережению.
Конструктивно клапан состоит из корпуса, затвора (золотника), седла и управляющего механизма. В отличие от двухходовых клапанов, которые просто перекрывают или открывают поток, трехходовые обеспечивают непрерывное регулирование, предотвращая резкие скачки давления и температуры. Это снижает гидравлические удары и продлевает срок службы всей системы.

Принцип работы и устройство

Работа трехходового смесительного клапана основана на изменении положения внутреннего затвора, который распределяет потоки между двумя входами и одним выходом. Затвор перемещается либо вручную, либо с помощью электрического, пневматического или термостатического привода. При повороте штока часть проходного сечения закрывается, а другая — открывается, что изменяет долю каждого потока в общей смеси.
Наиболее распространенная схема — L-образное расположение патрубков, при котором два входа находятся с одной стороны, а выход — сбоку. Такая конфигурация обеспечивает равномерное распределение давления и минимизирует турбулентность. Существуют также T-образные исполнения, но они реже используются в смесительных целях и больше подходят для разделения потока.
Ключевым параметром является коэффициент пропускной способности — Kv, измеряемый в м³/ч. Он показывает, какой объем воды при температуре 5–40 °C может пройти через полностью открытый клапан при перепаде давления 1 бар. Выбор значения Kv критически важен: слишком маленький — приведет к недостаточному расходу, слишком большой — к плохой регулировке на малых ходах.

• При увеличении доли горячего теплоносителя золотник частично перекрывает линию подачи холодного потока.
• Система управления (часто — комнатный термостат или контроллер) подает сигнал на сервопривод, который корректирует положение штока.
• Процесс происходит плавно, без скачков, что исключает перегрев или переохлаждение помещения.

Виды и типы соединений

Трехходовые клапаны различаются по нескольким критериям: типу присоединения, материалу корпуса, способу управления и конструкции затвора. Правильный выбор зависит от условий эксплуатации, рабочей среды и параметров системы.

Фланцевые модели применяются в тепловых пунктах и котельных, где важна ремонтопригодность и возможность демонтажа без повреждения труб. Резьбовые — в частных домах и небольших коммерческих проектах. Клапаны под приварку используются редко, так как затрудняют обслуживание, но обеспечивают герметичность в агрессивных условиях.
Термостатические клапаны оснащены встроенным термоэлементом, реагирующим на температуру выходного потока. Они автономны и не требуют внешнего питания, что удобно в простых системах. Однако их точность ниже, чем у электронных решений. Электроприводы позволяют интегрировать клапан в BMS-системы (Building Management System) и управлять им дистанционно.

Как выбрать подходящий класс и модель

Выбор трехходового смесительного клапана начинается с анализа системы: максимальный расход, перепад давления, температурный диапазон и тип теплоносителя. Неправильный подбор приводит к шуму, вибрации, некорректной работе автоматики и преждевременному износу.
Первое, на что нужно обратить внимание — значение Kv. Его рассчитывают по формуле:
Kv = Q / √ΔP,
где Q — требуемый расход в м³/ч, ΔP — перепад давления в барах. Полученное значение округляют в большую сторону до ближайшего стандартного (например, 1,6; 2,5; 4,0; 6,3 и т.д.).
Второй важный фактор — класс герметичности. По ГОСТ Р 57835-2017 выделяют классы A, B, C, D, где A — наименьшая герметичность, D — высокая. Для систем отопления рекомендуется минимум класс B, чтобы избежать подмешивания неучтенного теплоносителя.
Третий аспект — совместимость с автоматикой. Убедитесь, что сервопривод поддерживает протокол управления (например, 0–10 В, Modbus, KNX) и имеет достаточный крутящий момент для полного открытия/закрытия затвора. Также проверьте время полного хода — оптимально 90–150 секунд.

Монтаж и настройка

Установка трехходового клапана требует соблюдения нескольких правил. Во-первых, он должен быть размещен строго по направлению потока, указанному стрелкой на корпусе. Во-вторых, перед клапаном желательно установить фильтр грубой очистки, чтобы защитить затвор от абразивных частиц.
При монтаже резьбовых моделей используйте тефлоновую ленту или анаэробный герметик — но без избытка, чтобы не допустить попадания материала внутрь проходного канала. Фланцевые соединения затягивайте крест-накрест, соблюдая момент затяжки, указанный в паспорте.
После установки выполняется настройка:

1. Проверяется свободный ход штока — он должен двигаться без заеданий.
2. Подключается привод и проверяется соответствие сигнала управления (например, 4–20 мА) положению золотника.
3. Калибруется система: задается минимальное и максимальное положение, соответствующее 0% и 100% открытия.
4. Осуществляется пробный пуск при разных температурных режимах.

Особое внимание уделите месту установки датчика температуры. Он должен находиться на выходе из клапана, на прямом участке трубы длиной не менее 5 диаметров после устройства. Это обеспечит корректное измерение температуры смеси.

Общие ошибки и как их избежать

Даже качественный клапан будет работать некорректно, если допущены типичные монтажные или проектные ошибки. Ниже — наиболее распространенные проблемы и пути их решения.

• Неправильный подбор Kv: слишком большой клапан работает в режиме «малых ходов», что снижает точность регулирования. Решение — пересчитать расход и заменить устройство.
• Отсутствие байпаса или насоса постоянной производительности: при изменении расхода в контуре может нарушаться балансировка. Рекомендуется использовать насос с постоянным напором или установить балансировочный клапан.
• Установка перед циркуляционным насосом: создает неравномерное давление. Клапан всегда монтируют до насоса по направлению потока.
• Использование в системах с высокой температурой без защиты: при подаче теплоносителя выше 95 °C возможен перегрев привода. Нужно применять удлинители штока или термозащитные кожухи.

Эксплуатация и техническое обслуживание

Правильно установленный и настроенный клапан может служить 10–15 лет без серьезного вмешательства. Однако для долговечности требуется периодическое ТО:

• Ежегодно — визуальный осмотр на предмет подтеков, проверка креплений, очистка корпуса от загрязнений.
• Раз в 2–3 года — проверка герметичности седла, тестирование хода штока, диагностика привода.
• При наличии признаков износа — замена уплотнений, промывка внутренних каналов.

Если в системе используется некачественный теплоноситель (с высоким содержанием мехпримесей или жесткостью), интервалы обслуживания сокращаются. В таких случаях рекомендуется установка магнитных фильтров и регулярная промывка системы.
Современные модели с цифровыми приводами могут отправлять данные о состоянии в SCADA-систему: износ, количество циклов, температура двигателя. Это позволяет переходить от планового к прогнозируемому обслуживанию.

Экспертное мнение

Интервью с Сергеем Волковым, ведущим инженером-проектировщиком HVAC-систем

— Сергей, какие тенденции сейчас наблюдаются в использовании трехходовых клапанов?
«Очевидный тренд — переход от аналоговых к цифровым решениям. Современные клапаны с встроенными датчиками и Wi-Fi-модулями позволяют удаленно отслеживать состояние системы. Мы внедряем их в умные дома и офисные здания, где важна энергоэффективность.
Также растет спрос на прецизионные модели с линейной характеристикой расхода. Они дают более точное управление, особенно при частичной нагрузке. Раньше такие клапаны стоили дорого, теперь они доступны даже для частных заказчиков.
Ключевая ошибка — игнорирование гидравлической балансировки. Даже самый дорогой клапан не спасет систему, если она изначально несбалансирована. Всегда начинайте с расчета и настройки всех контуров.»

Вопросы и ответы

Заключение

Трехходовой смесительный регулирующий клапан — это не просто элемент трубопровода, а «мозг» системы температурного контроля. Его правильный подбор, монтаж и настройка напрямую влияют на комфорт, энергоэффективность и долговечность всей инженерной инфраструктуры. Пренебрежение деталями на этапе проектирования оборачивается проблемами в эксплуатации: от шума до перерасхода энергии.

• Трехходовой клапан обеспечивает плавное смешение потоков для точного контроля температуры.
• Ключевые параметры выбора — Kv, тип присоединения, материал и совместимость с автоматикой.
• Монтаж требует соблюдения направления потока и установки фильтра перед устройством.
• Регулярное техническое обслуживание продлевает срок службы и предотвращает сбои.
• Интеграция с цифровыми системами управления открывает возможности для умного здания.
