Трехходовой поворотный смесительный клапан 1 tim

Трехходовой поворотный смесительный клапан 1 tim — это устройство, предназначенное для регулирования температуры теплоносителя в системах отопления путем смешивания горячей и охлажденной воды из обратного трубопровода. Он обеспечивает стабильную температуру подачи, предотвращает перегрев радиаторов и котла, особенно твердотопливного, а также защищает систему от термических напряжений и конденсата. Установка такого клапана критически важна в схемах с высокой разницей температур или при использовании низкотемпературных контуров, например, теплых полов.

Системы отопления становятся всё более интеллектуальными и энергоэффективными. Одним из ключевых элементов, обеспечивающих стабильность и безопасность таких систем, является трехходовой поворотный смесительный клапан. Производитель 1 tim предлагает надежные решения, которые активно используются как в частных домах, так и в коммерческих объектах. Эти устройства играют центральную роль в балансировке температурных режимов, особенно когда требуется поддерживать постоянную температуру в контурах с различными тепловыми нагрузками.

Принцип работы трехходового поворотного смесительного клапана

Трехходовой поворотный смесительный клапан выполняет функцию автоматического регулирования температуры теплоносителя за счет смешивания двух потоков: горячего (из подающей линии котла) и холодного (из обратного трубопровода). В отличие от двухходовых клапанов, которые только перекрывают поток, трехходовые могут одновременно открывать два канала, направляя потоки внутрь камеры смешения.

Клапан имеет три патрубка: один вход — от котла, второй вход — с обратки, и один выход — в подающую магистраль контура. Регулирующий шток, управляемый термоголовкой, изменяет положение шара внутри корпуса, что меняет соотношение горячей и охлаждённой воды. Например, если температура в контуре ниже заданной, клапан увеличивает долю горячей воды, и наоборот.

Работа устройства может быть как ручной, так и автоматической. Современные модели от 1 tim комплектуются термостатическими головками, реагирующими на изменения температуры в системе. Некоторые версии поддерживают подключение к внешнему датчику или комнатному термостату, что позволяет достичь высокой точности регулирования.

Как происходит процесс смешивания

Процесс начинается с поступления теплоносителя под высокой температурой (например, 80 °C) от котла и более холодного (например, 40 °C) с обратного трубопровода. Шаровой механизм клапана, поворачиваясь, открывает или перекрывает пути движения жидкости. При этом достигается нужная температура на выходе — скажем, 55 °C для теплого пола.

• Настройка термоголовки задаёт желаемую температуру.
• Датчик фиксирует текущее значение в подающем трубопроводе.
• Если температура выше нормы — клапан подмешивает больше охлаждённой воды.
• Если ниже — увеличивается доля горячего теплоносителя.

Такой принцип позволяет избежать резких скачков температуры, что особенно важно для систем с чугунными радиаторами или бетонными стяжками.

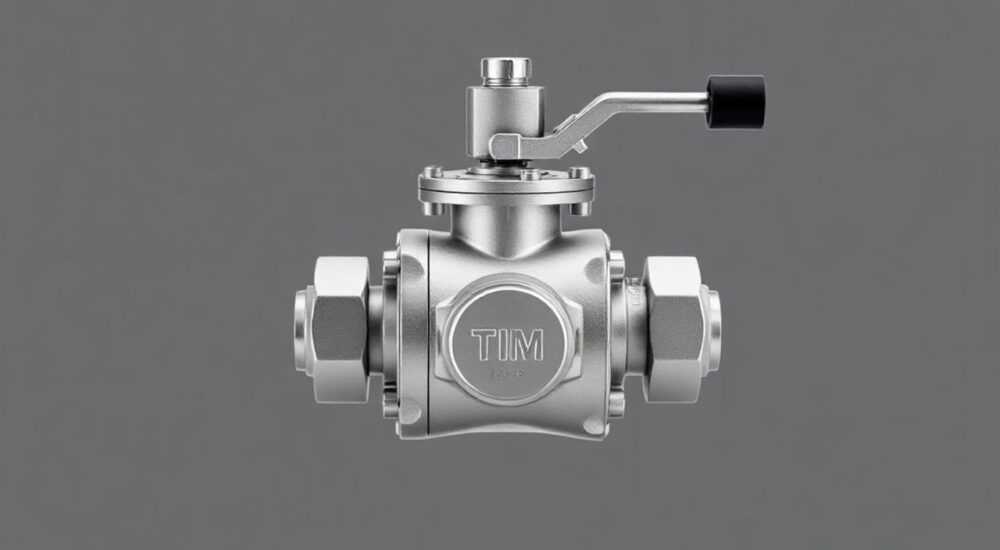

Устройство и конструкция клапана 1 tim

Клапаны производства 1 tim отличаются продуманной конструкцией, долговечностью и совместимостью с большинством отопительных систем. Основные элементы устройства:

• Корпус — выполнен из латуни с никелевым покрытием, устойчив к коррозии и гидроударам.
• Шаровой затвор — прецизионно обработанный, обеспечивает плавное регулирование без заклинивания.
• Термоголовка — может быть механической или с возможностью подключения к электронному управлению.
• Выходной патрубок — стандартная резьба G¾» или G1″, в зависимости от модели.

Особенностью продукции 1 tim является возможность замены термоголовки без слива теплоносителя. Это удобно при обслуживании или модернизации системы. Также производитель использует качественные уплотнители из EPDM или NBR, рассчитанные на работу при температурах до 110 °C и давлении до 10 бар.

Где применяется: основные сценарии использования

Трехходовой поворотный смесительный клапан 1 tim чаще всего используется в следующих ситуациях:

• Подключение теплых полов — низкотемпературные контуры требуют теплоноситель не выше 45–55 °C, тогда как котёл может выдавать 70–90 °C. Клапан смешивает потоки, обеспечивая комфортный нагрев.
• Защита твердотопливного котла — предотвращает образование конденсата и трещины в теплообменнике за счёт поддержания минимальной температуры обратки (не ниже 55–60 °C).
• Разделение контуров — позволяет поддерживать разные температурные режимы для радиаторов и водяных полов в одной системе.
• Стабилизация температуры — в системах с переменной нагрузкой, например, в больших домах с несколькими зонами отопления.

Особенно актуально использование клапана в комбинированных системах, где работает несколько источников тепла: твердотопливный котёл + электрокотёл резервного обогрева, или газовый котёл + солнечные коллекторы.

Как выбрать подходящую модель: ключевые параметры

Выбор правильного клапана зависит от нескольких факторов. Вот основные критерии:

1. Пропускная способность (Kv) — определяется гидравлическим расчетом. Для дома площадью до 150 м² достаточно модели с Kv = 3.2–5.0.
2. Тип управления — механические термоголовки дешевле, но менее точны. Электронные или с выносным датчиком позволяют управлять температурой с комнатного термостата.
3. Температурный диапазон — убедитесь, что клапан рассчитан на максимальную температуру в вашей системе.
4. Совместимость с теплоносителем — большинство моделей 1 tim работают с водой и антифризом на основе пропиленгликоля.

Также важно учитывать расположение патрубков. У некоторых моделей входы расположены под углом 90°, у других — в одной плоскости. Это влияет на удобство монтажа в ограниченном пространстве.

Чек-лист выбора клапана

• Площадь отапливаемого помещения?
• Тип отопительного контура (радиаторы, теплый пол)?
• Источник тепла (газовый, твердотопливный, электрокотёл)?
• Нужна ли интеграция с умным домом?
• Доступно ли место для установки выносного датчика?

Если вы планируете систему «умного» отопления, лучше сразу выбирать модель с возможностью подключения сервопривода. Это позволит управлять температурой по расписанию или с телефона.

Монтаж и настройка: пошаговая инструкция

Правильная установка — залог долгой и стабильной работы клапана. Вот пошаговый алгоритм:

1. Отключите систему и слейте теплоноситель из участка монтажа.
2. Определите направление потока: стрелка на корпусе клапана должна совпадать с направлением движения воды.
3. Установите клапан в горизонтальное положение, чтобы термоголовка находилась сверху — это исключит попадание воздуха в сенсор.
4. Подключите патрубки: подача от котла — на первый вход, обратка — на второй, выход — в контур потребителя.
5. Закрепите термоголовку и установите температурный датчик в карман на выходе.
6. Запустите систему, медленно заполните её водой, удалите воздух через краны Маевского.
7. Настройте желаемую температуру на термоголовке (например, 50 °C для теплого пола).

Типичные ошибки при установке

• Установка термоголовки вниз или под углом — датчик будет некорректно измерять температуру.
• Отсутствие фильтра грубой очистки перед клапаном — абразивные частицы выводят шар из строя.
• Подключение без циркуляционного насоса — недостаточный поток приводит к плохому смешиванию.
• Игнорирование минимальной температуры обратки — риск повреждения твердотопливного котла.

Распространённые ошибки и способы их устранения

Даже качественное оборудование может работать нестабильно при неправильной эксплуатации. Ниже — частые проблемы и их решения.

Особое внимание стоит уделить системам с естественной циркуляцией. В них трехходовой клапан может создать избыточное гидравлическое сопротивление, что приведёт к остановке потока. В таких случаях рекомендуется использовать специальные модели с минимальным падением давления или отказаться от клапана в пользу другого способа регулирования.

Экспертное мнение

По её словам, лучший результат даёт комбинация: трехходовой клапан 1 tim + насос Grundfos + терморегулятор Danfoss. Такая связка обеспечивает плавное регулирование, низкий уровень шума и высокую энергоэффективность.

Вопросы и ответы

Заключение

Трехходовой поворотный смесительный клапан 1 tim — это надежное и эффективное решение для точного контроля температуры в системах отопления. Он защищает оборудование, повышает комфорт и энергоэффективность, особенно в сложных схемах с несколькими контурами. Правильный выбор, грамотный монтаж и своевременное обслуживание — ключ к долгой и бесперебойной работе.

• Трехходовой клапан обеспечивает плавное смешивание горячего и охлаждённого теплоносителя.
• Модели 1 tim отличаются надежностью, простотой замены термоголовки и совместимостью с разными системами.
• Критически важно правильно подобрать пропускную способность и установить фильтр перед клапаном.
• Для автоматизации рекомендуется использовать термоголовки с выносным датчиком или сервопривод.
• Регулярное техническое обслуживание продлевает срок службы устройства до 10–15 лет.
