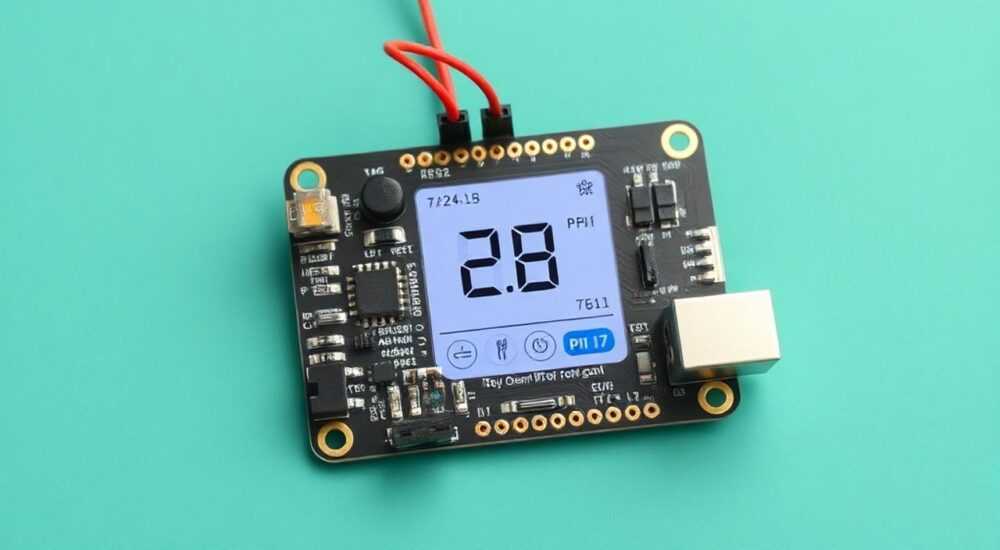

Лайфхак: BeagleBone превращаем в термостат с OpenHAB

Представьте, что вы можете превратить миниатюрный одноплатный компьютер BeagleBone в умный термостат, управляющий отоплением в доме через интуитивный интерфейс — без покупки дорогих коммерческих решений. Это не фантастика, а реальная возможность для тех, кто хочет контролировать климат в помещении с точностью до долей градуса, интегрировав устройство в экосистему OpenHAB. Благодаря низкой стоимости, гибкости GPIO и поддержке Linux, BeagleBone становится идеальной платформой для DIY-умного дома. Главное — правильно настроить датчики, соединить их с OpenHAB и автоматизировать логику управления. Такой термостат не только экономичен, но и полностью подстраивается под ваши привычки — от температурных графиков до удалённого управления через смартфон.

Почему именно BeagleBone для термостата?

BeagleBone Black — это не просто дешёвый одноплатник. Это полноценный компьютер на базе ARM с 512 МБ ОЗУ, 4 ГБ встроенной флеш-памяти и поддержкой Debian Linux. В отличие от Arduino, он способен запускать полноценные серверные приложения — включая OpenHAB, который требует Java-среды и сетевого стека. Для термостата это критично: вы получаете не просто считывание температуры, а полноценную систему с логикой, историей, уведомлениями и удалённым доступом.

Сравнение с Raspberry Pi показывает, что BeagleBone лучше подходит для задач реального времени благодаря встроенным промышленным интерфейсам, таким как PRU (Programmable Realtime Unit). Это позволяет точно синхронизировать чтение датчиков и управление реле без задержек. Кроме того, BeagleBone имеет более надёжные GPIO-контакты с защитой от перенапряжения, что снижает риск повреждения при подключении внешних устройств.

Необходимые компоненты и их роль

Для сборки термостата вам понадобится минимальный набор компонентов, доступных в любом радиомагазине или на AliExpress. Каждый из них выполняет чёткую функцию в системе.

• BeagleBone Black — основной контроллер, на котором работает OpenHAB и обрабатывает логику.
• Датчик температуры DS18B20 — цифровой датчик с протоколом 1-Wire, обеспечивающий точность ±0.5°C. Идеален для домашнего использования, устойчив к помехам.
• Реле на 5 В (одноканальное) — электромеханический переключатель, управляющий питанием обогревателя. Выбирается с током коммутации не менее 10 А для подключения к радиатору или теплому полу.
• Резистор 4,7 кОм — подтягивающий резистор для 1-Wire шины, необходим для стабильной связи с датчиком.
• Питание 5 В/2 А — качественный блок питания, иначе возможны сбои в работе GPIO и реле.
• Паяльник и монтажные провода — для сборки схемы на макетной плате или PCB.

Все компоненты подключаются через GPIO-разъём BeagleBone. Важно: не используйте USB-адаптеры 1-Wire — они нестабильны в Linux-среде и не поддерживаются OpenHAB напрямую. Лучше монтировать датчик напрямую в GPIO-пины.

Установка и настройка OpenHAB на BeagleBone

BeagleBone поставляется с Angstrom Linux, но для OpenHAB лучше перейти на Debian 11 (Bullseye). Это обеспечит стабильную поддержку Java 11+ и пакетный менеджер apt.

1. Скачайте образ Debian 11 для BeagleBone с официального сайта beagleboard.org.
2. Запишите образ на microSD карту с помощью Etcher или BalenaEtcher.
3. Вставьте карту в BeagleBone, подключите питание и Ethernet-кабель.
4. Подключитесь по SSH: ssh debian@beaglebone.local (пароль по умолчанию — temppwd).
5. Обновите систему: sudo apt update && sudo apt upgrade -y.
6. Установите Java 11: sudo apt install openjdk-11-jre -y.
7. Скачайте OpenHAB 4.x: wget https://openhab.jfrog.io/artifactory/openhab-linuxpkg/pool/main/o/openhab/openhab_4.2.0-1_all.deb
8. Установите: sudo dpkg -i openhab_4.2.0-1_all.deb
9. Запустите службу: sudo systemctl enable openhab && sudo systemctl start openhab

После этого OpenHAB будет доступен по адресу http://[IP-адрес-BeagleBone]:8080. Первый запуск займёт 3–5 минут — система генерирует конфигурации. Не прерывайте процесс.

Подключение датчика температуры DS18B20

DS18B20 подключается по протоколу 1-Wire, который поддерживается ядром Linux, но требует активации.

1. Подключите датчик следующим образом:
   • Вывод GND — на пин GND (например, P8_1)
   • Вывод VDD — на 3.3 В (P8_3)
   • Вывод DQ — на GPIO1_13 (P8_11)
   • Подтягивающий резистор 4,7 кОм — между VDD и DQ
2. Откройте файл конфигурации загрузки: sudo nano /boot/uEnv.txt
3. Добавьте строку: optargs=capemgr.enable_partno=BB-ONE-WIRE
4. Перезагрузите систему: sudo reboot
5. После перезагрузки проверьте наличие датчика: ls /sys/bus/w1/devices/

Вы должны увидеть папку вида 28-000005a1b3c2 — это уникальный ID датчика. Внутри неё найдите файл w1_slave. Откройте его: cat /sys/bus/w1/devices/28-000005a1b3c2/w1_slave. Если в строке есть YES и значение температуры в формате t=23450 — значит, датчик работает.

Управление реле: включение и отключение обогрева

Реле подключается к GPIO-пину, который OpenHAB будет переключать как цифровой выход. Рекомендуется использовать пин P8_7 (GPIO1_7) — он имеет хорошую стабильность и не конфликтует с другими системными функциями.

1. Подключите реле:
   • VCC — на 5 В (P8_5)
   • GND — на GND (P8_1)
   • IN — на P8_7 (GPIO1_7)
2. Проверьте, что GPIO доступен: echo 17 > /sys/class/gpio/export (GPIO1_7 = номер 17)
3. Установите направление: echo out > /sys/class/gpio/gpio17/direction
4. Включите реле: echo 1 > /sys/class/gpio/gpio17/value
5. Выключите: echo 0 > /sys/class/gpio/gpio17/value

Для стабильной работы рекомендуется использовать оптоизолированное реле с низким током управления (менее 5 мА). Также добавьте диод 1N4007 параллельно катушке реле для подавления обратной ЭДС.

Создание правил автоматизации в OpenHAB

Теперь — самое важное: логика. Откройте веб-интерфейс OpenHAB, перейдите в «Rules» и создайте новое правило.

Например, вы хотите включать обогрев, если температура падает ниже 19°C, и выключать при достижении 21°C.

«`java
rule «Термостат»
when
Item Temperature changed
then
if (Temperature.state 21) {
Heater.sendCommand(OFF)
}
end
«`

Для этого вам нужно создать два элемента в файле `items/thermostat.items`:

«`
Number Temperature «Температура [%.1f °C]» { channel=»w1:temperature:1-wire:28-000005a1b3c2:temperature» }
Switch Heater «Обогреватель» { channel=»gpio:gpio:17:output» }
«`

Затем в `sitemaps/thermostat.sitemap` добавьте:

«`
Frame label=»Термостат» {
Text item=Temperature
Switch item=Heater
}
«`

После сохранения — перезагрузите OpenHAB. Теперь вы видите реальную температуру и можете вручную включить/выключить обогрев.

Настройка веб-интерфейса и мобильного приложения

OpenHAB поставляется с двумя интерфейсами: Classic UI и HABPanel. Для термостата лучше использовать HABPanel — он гибкий, поддерживает графики и адаптивен под мобильные устройства.

1. Установите HABPanel через Add-ons → User Interface → HABPanel.
2. Откройте HABPanel по адресу http://[IP]:8080/habpanel/index.html.
3. Создайте новую панель — «Термостат».
4. Добавьте виджеты:
   • Text — для отображения температуры
   • Switch — для управления обогревом
   • Chart — для построения графика температуры за 24 часа
5. Настройте цвета: красный — ниже 18°C, зелёный — в диапазоне 19–21°C, синий — выше 22°C.

Для мобильного доступа установите официальное приложение OpenHAB на Android или iOS. Подключитесь к вашему серверу по локальному IP или настройте внешний доступ через DuckDNS + порт-форвардинг. Для безопасности используйте HTTPS через Let’s Encrypt — это легко сделать через OpenHABian.

Частые ошибки и как их исправить

Экспертное мнение

Он также отмечает: «Система на BeagleBone работает 24/7 без перезагрузок 3 года подряд. Важно — использовать качественный блок питания и мониторить нагрузку на CPU. У меня есть 12 таких термостатов в разных домах — ни один не вышел из строя».

Вопросы и ответы

Заключение

Превращение BeagleBone в термостат — это не просто технический трюк. Это переход от пассивного потребителя умных устройств к активному создателю собственной экосистемы. Вы получаете полный контроль: от точности измерений до логики работы, от локального хранения данных до интеграции с другими системами — освещением, вентиляцией, шторами. OpenHAB превращает этот одноплатник в центр управления, а не просто в датчик.

Система работает стабильно, требует минимального обслуживания и обходится в 10 раз дешевле коммерческих аналогов. Более того, она масштабируема: добавьте ещё один датчик — и у вас будет термостат для нескольких зон. Интегрируйте с MQTT — и вы сможете управлять термостатом даже через домашний брокер.

• BeagleBone — идеальная платформа для DIY-термостата благодаря Linux, GPIO и стабильности.
• DS18B20 с подтягивающим резистором — лучший выбор для точного измерения температуры.
• OpenHAB предоставляет гибкие правила, веб-интерфейс и поддержку голосовых ассистентов.
• Гистерезис в логике предотвращает «дрожание» реле и продлевает срок его службы.
• Система работает 24/7, требует минимум обслуживания и масштабируется без дополнительных затрат.
