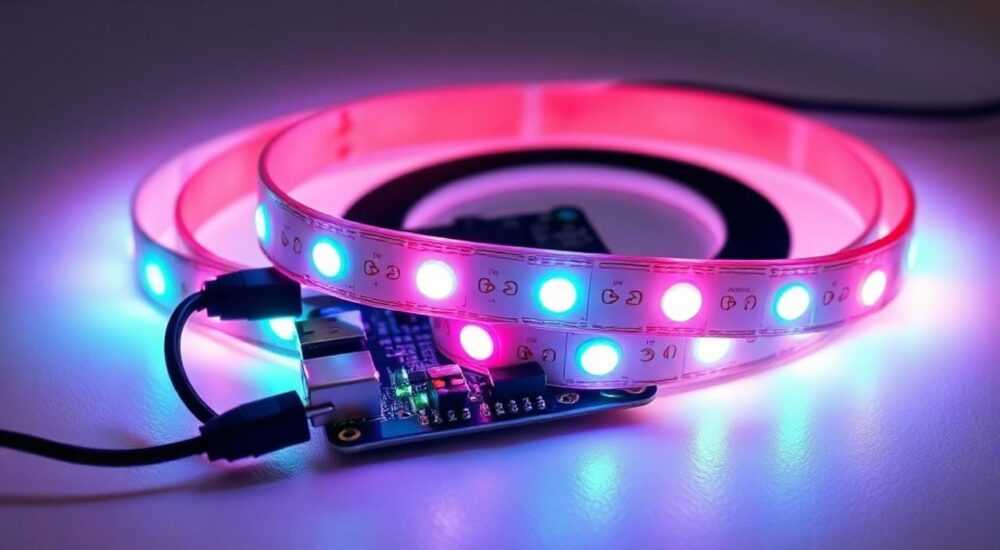

Лайфхак: ESP32 превращаем в RGB-ленту с Home Assistant

RGB-лента с управлением через Wi-Fi и интеграцией в умный дом — это простой способ добавить атмосферное освещение в дом или офис. Однако покупные решения зачастую дороги, ограничены в функционале или несовместимы с Home Assistant. Решение есть: можно самостоятельно собрать полноценную RGB-ленту на базе ESP32 — недорогого микроконтроллера с Wi-Fi и Bluetooth. Всё, что нужно — ESP32, адресная лента (например, WS2812B), блок питания и несколько проводов. Программирование осуществляется через платформу ESPHome, которая легко интегрируется с Home Assistant.

Почему именно ESP32? Преимущества перед аналогами

ESP32 стал одним из самых популярных микроконтроллеров в мире IoT благодаря сочетанию производительности, функциональности и доступной цены. В отличие от своего предшественника ESP8266, он обладает двумя ядрами, большим объемом памяти, поддержкой Bluetooth и более стабильным Wi-Fi-модулем. Это делает его идеальным кандидатом для управления RGB-лентами, особенно когда речь идет о сложных эффектах и плавной смене цветов.
Для работы с адресными светодиодами типа WS2812B или SK6812 требуется точный тайминг сигналов. ESP32 справляется с этим за счет использования специальных периферийных модулей — RMT (Remote Control). Эта технология позволяет генерировать сигналы без участия основного процессора, освобождая ресурсы для других задач, таких как обработка команд из Home Assistant.
Кроме того, ESP32 поддерживает питание от 3.3 В, что совпадает с уровнем логики адресных лент. Хотя сама лента может требовать 5 В, интерфейс данных нуждается только в 3.3 В, что исключает необходимость в дополнительных преобразователях уровней при правильном подключении.

Необходимые компоненты и их выбор

Чтобы превратить ESP32 в умную RGB-ленту, понадобится минимальный набор компонентов. Главное — выбрать подходящие по характеристикам элементы, чтобы избежать перегрева, потери данных или выхода из строя.

• Микроконтроллер ESP32: Подойдут любые версии — ESP32 DevKit, NodeMCU-32S, Wemos D1 Mini 32. Убедитесь, что на плате есть USB-UART для прошивки.
• Адресная RGB-лента: Наиболее распространённые типы — WS2812B (NeoPixel) или SK6812. Они поддерживают RGB и RGBW (с белым каналом). Выбирайте плотность (30, 60, 144 диода/метр) в зависимости от задачи.
• Блок питания: Для ленты важна мощность. Рассчитывайте 0.3 Вт на один светодиод при полной яркости. Например, 60 диодов × 0.3 Вт = 18 Вт → нужен блок питания 5 В / 4 А. Используйте импульсный БП с запасом 20%.
• Конденсатор и резистор: Параллельно ленте подключите электролитический конденсатор 1000 мкФ 6.3 В для сглаживания скачков тока. На линию данных — резистор 220–470 Ом для защиты от помех.
• Провода и разъёмы: Используйте многожильные провода сечением не менее 0.75 мм² для питания и одножильные для сигнала.

Сборка и подключение: от схемы к реальности

Перед началом сборки убедитесь, что все компоненты отключены от питания. Работайте на изолированной поверхности, используя паяльник с антистатическим заземлением.

1. Подготовьте ленту: Отмерьте нужное количество светодиодов и аккуратно отрежьте по отметкам. Зачистите контакты.
2. Подключите питание: Плюсовой провод ленты соедините с «+5V» блока питания. Минус — с «GND». Не забудьте объединить GND ESP32 и ленты.
3. Подключите данные: Линию DIN ленты подключите к выбранному GPIO на ESP32 (например, GPIO16). Между ними — резистор 330 Ом.
4. Добавьте конденсатор: Подключите конденсатор параллельно контактам питания ленты: плюс к плюсу, минус к минусу.
5. Проверьте надёжность: Все соединения должны быть заизолированы. При необходимости используйте клеммники или термоусадку.

Если лента длинная (более 1 метра), подавайте питание с двух концов или через промежуточные точки. Это предотвратит падение напряжения и изменение цвета на дальнем конце.

Настройка ESPHome: первый шаг к интеграции

ESPHome — это open-source платформа для создания умных устройств на базе ESP32/ESP8266. Она позволяет писать конфигурации на YAML, которые затем компилируются и загружаются на устройство.
Создайте новый файл конфигурации, например rgb_strip.yaml. Ниже — пример базовой настройки:

esphome:
 name: rgb_strip
 platform: ESP32
 board: esp32dev
wifi:
 ssid: "your_wifi_ssid"
 password: "your_wifi_password"
logger:
api:
ota:
light:
 - platform: neopixelbus
 type: GRB
 pin: GPIO16
 num_leds: 30
 name: "RGB Светодиодная лента"
 effects:
 - addressable_rainbow
 - addressable_scan
 - addressable_twinkle

Объяснение ключевых параметров:

• platform: neopixelbus — использует библиотеку NeopixelBus, оптимизированную для ESP32 и RMT.
• type: GRB — порядок цветовых каналов. У WS2812B часто GRB, у SK6812 — RGBW. Проверьте спецификацию вашей ленты.
• num_leds — точное количество светодиодов в ленте.
• effects — встроенные визуальные эффекты, доступные в Home Assistant.

После сохранения файла загрузите его в ESPHome Dashboard (локально или через VS Code с плагином). Прошейте устройство по USB, затем оно подключится к Wi-Fi и станет доступно по API.

Интеграция в Home Assistant: управление и автоматизация

Как только устройство появится в сети, откройте интерфейс Home Assistant. Перейдите в «Настройки» → «Устройства и службы» → «Добавить интеграцию». Найдите ESPHome и выберите ваше устройство по имени.
После добавления лента появится как источник света в интерфейсе. Вы сможете:

• Менять цвет и яркость через карточку в Lovelace;
• Выбирать из списка эффектов (радуга, мерцание, сканирование);
• Создавать сцены: например, «Кино», «Расслабление», «Утро»;
• Добавлять в автоматизации: включать при входе, менять цвет при звонке и т.д.

Пример автоматизации на YAML:

automation:
 - alias: "Включение ленты вечером"
 trigger:
 - platform: time
 at: "20:00"
 action:
 - service: light.turn_on
 target:
 entity_id: light.rgb_светодиодная_лента
 data:
 brightness: 100
 rgb_color: [255, 100, 0]
 effect: addressable_rainbow

Вы также можете использовать шаблоны для динамического изменения цвета в зависимости от температуры, уровня шума или состояния другого устройства.

Расширенные функции: эффекты, сцены и таймеры

ESP32 позволяет реализовать гораздо больше, чем просто смену цвета. Вот несколько продвинутых возможностей:

Кастомные эффекты

Можно создавать свои эффекты с помощью addressable_lambda. Например, эффект «дыхания» с плавным изменением яркости:

effects:
 - addressable_lambda:
 name: "Пульсация"
 update_interval: 10ms
 lambda: |-
 static float phase = 0;
 phase += 0.01;
 if (phase > 6.28) phase = 0;
 int brightness = (sin(phase) + 1) * 127;
 for (int i = 0; i < it.size(); i++) {
 it[i] = it.Color(brightness, brightness / 2, 0);
 }

Управление через MQTT

Если вы используете MQTT-брокер, ESPHome автоматически публикует состояние ленты. Это позволяет управлять ею из сторонних приложений, например, через Node-RED или Telegram-бота.

Голосовое управление

После интеграции в Home Assistant лента становится доступна через Google Assistant и Яндекс.Алису. Добавьте её в группу «Свет» и говорите: «Алиса, включи подсветку».

Таймеры и расписание

Используйте автоматизации с триггерами по времени, закату или датчику движения. Например, лента может медленно включаться утром как будильник.

Типичные ошибки и как их исправить

Даже при правильной сборке могут возникнуть проблемы. Вот самые частые:

Лента не светится

• Проверьте питание: есть ли 5 В на ленте?
• Убедитесь, что GND ESP32 и ленты соединены.
• Проверьте правильность GPIO в конфигурации.

Мерцание или случайные цвета

• Добавьте конденсатор 1000 мкФ параллельно питанию ленты.
• Используйте резистор на линии данных.
• Убедитесь, что тип ленты (GRB/RGB) указан верно.

Wi-Fi подключается, но нет связи с Home Assistant

• Проверьте, открыт ли порт 6053 в брандмауэре.
• Убедитесь, что ESP32 и Home Assistant находятся в одной подсети.
• Перезагрузите устройство и попробуйте снова.

Нет эффектов или они работают некорректно

• Увеличьте update_interval в кастомных эффектах.
• Убедитесь, что количество светодиодов указано точно.
• Попробуйте уменьшить яркость — высокая нагрузка может вызывать сбои.

Экспертное мнение

Интервью с Анной Волковой, разработчиком умных систем на ESP32, 6 лет опыта

— Почему вы рекомендуете именно ESP32 для RGB-лент?

ESP32 предлагает лучшее соотношение цены и возможностей. RMT-каналы обеспечивают чёткий сигнал без помех, а два ядра позволяют одновременно управлять лентой и обрабатывать запросы. Это невозможно на ESP8266 при большом количестве диодов.

— Какие проекты вы реализовали с этой технологией?

Я делала подсветку для детской комнаты, где лента меняет цвет в зависимости от времени суток. Также — индикатор уведомлений: красный при пропущенном звонке, синий — при новом письме. Всё это работает автономно, без облачных сервисов.

— Есть ли ограничения?

Да. Одно устройство ESP32 может управлять до 500 светодиодов без проблем. Более длинные ленты требуют усиления сигнала или разделения на сегменты. Также важно следить за нагревом блока питания — используйте модели с вентиляцией.

Вопросы и ответы

Заключение

Создание RGB-ленты на базе ESP32 — это простой, но мощный способ добавить интеллектуальное освещение в дом. Всего за 1500–2000 рублей вы получаете устройство, которое превосходит многие коммерческие аналоги по функционалу и гибкости. Благодаря ESPHome и Home Assistant вы получаете полный контроль: от цвета и яркости до сложных сцен и автоматизаций.

• ESP32 обеспечивает стабильное управление лентой благодаря RMT-технологии.
• ESPHome позволяет быстро настроить устройство без глубоких знаний программирования.
• Интеграция с Home Assistant открывает возможности для автоматизаций и голосового управления.
• Правильный выбор блока питания и защита от помех — залог долгой работы.
• Проект легко адаптировать под любые задачи: от подсветки до индикации событий.
