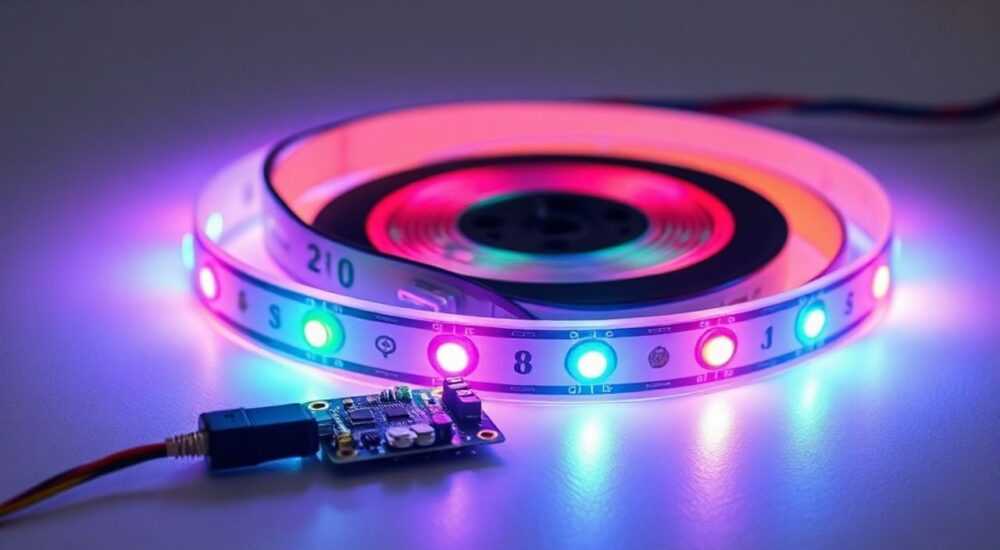

Лайфхак: ESP32 превращаем в RGB-ленту с Samsung SmartThings

RGB-подсветка в доме — это не просто мода, а полноценный элемент комфорта и уюта. С развитием IoT-экосистем, управление светом напрямую интегрируется в повседневные сценарии: от будильника с мягким пробуждением до вечернего настроения при просмотре фильма. Однако покупать дорогие фирменные решения не всегда рационально. Альтернатива — создать собственную RGB-ленту на базе ESP32 и подключить её к Samsung SmartThings. Это не только экономически выгодно, но и даёт полный контроль над функционалом.

Почему стоит использовать SmartThings для управления самодельной RGB-лентой

Samsung SmartThings — одна из самых стабильных и масштабируемых экосистем умного дома. Она поддерживает широкий спектр устройств, включая сторонние решения через шлюзы и платформы-посредники. При этом SmartThings активно развивается: с 2023 года компания делает акцент на совместимости с Matter и Thread, что открывает новые возможности для интеграции DIY-устройств.

Управление RGB-лентой через SmartThings позволяет использовать голосовые команды (через Bixby, Google Assistant или Alexa), создавать сложные сценарии и объединять освещение с другими гаджетами. Например, можно настроить автоматическое включение тёплого света при открытии двери или плавное затемнение перед сном.

Для самодельных решений ключевым становится промежуточный хаб. В данном случае — Home Assistant. Он выступает мостом между ESP32 и SmartThings. Через MQTT или официальную интеграцию устройства попадают в единую систему, становясь полностью управляемыми.

Необходимые компоненты и их совместимость

Чтобы создать RGB-ленту на базе ESP32, потребуется несколько ключевых компонентов. Главное — выбрать совместимые и проверенные элементы, чтобы избежать проблем на этапе прошивки и эксплуатации.

• ESP32 — микроконтроллер с Wi-Fi и Bluetooth. Подойдут любые версии: DevKit V1, WROOM, WROVER. Главное — наличие хотя бы одного свободного GPIO для подключения ленты.
• RGB-лента на базе WS2812B или SK6812 — адресуемые светодиоды, управляемые по одному проводу. WS2812B — самый распространённый и доступный вариант. SK6812 добавляет поддержку белого канала (RGBW).
• Блок питания 5 В — мощность зависит от длины ленты. На 1 метр WS2812B (60 LED/м) требуется около 18 Вт. Для 2 метров — блок 40–50 Вт (8–10 А).
• Конденсатор 1000 мкФ и резистор 330 Ом — первый защищает ленту от скачков напряжения, второй — снижает риск повреждения данных на линии данных.
• Паяльник, провода, макетная плата (по желанию) — для надёжного соединения.

Сборка и подключение: пошаговая инструкция

Шаг 1: Подготовка компонентов

Убедитесь, что все детали исправны. Проверьте полярность ленты: обычно маркировка «+», «-», «DIN». Не перепутайте DIN (вход данных) и DOUT (выход).

Шаг 2: Подключение питания

Подключите блок питания к ленте:

• «+» блока к «+» ленты
• «-» блока к «-» ленты
• Установите электролитический конденсатор между ними, соблюдая полярность

Если лента длиннее 1 метра — подавайте питание с обоих концов для равномерной яркости.

Шаг 3: Подключение ESP32

• GPIO2 (или любой другой PWM-совместимый) → через резистор 330 Ом → DIN ленты
• GND ESP32 → GND блока питания (обязательно общая земля!)
• VIN ESP32 можно запитать от 5 В блока, если он имеет встроенный стабилизатор

Шаг 4: Физическая установка

Закрепите ленту с помощью клеевой основы или алюминиевого профиля. Профиль не только защищает, но и улучшает теплоотвод — особенно при длительной работе на полной яркости.

Настройка ESPHome: прошивка и конфигурация

ESPHome — это open-source фреймворк для создания умных устройств на базе ESP32/ESP8266. Он позволяет писать конфигурации на YAML и прошивать устройства через Wi-Fi или USB.

Установка ESPHome

Вы можете использовать:

• ESPHome Dashboard (в составе Home Assistant)
• Официальный Docker-образ
• Standalone-версию на Raspberry Pi или ПК

Создание конфигурации

Создайте новый узел в ESPHome и вставьте следующий код:

esphome:
  name: rgb_strip_livingroom
  platform: ESP32
  board: esp32dev

wifi:
  ssid: "your_wifi_ssid"
  password: "your_wifi_password"

logger:
api:
ota:

light:
  - platform: neopixelbus
    type: GRB
    variant: WS2812B
    pin: GPIO2
    num_leds: 60
    name: "Гостиная RGB"
    effects:
      - addressable_rainbow
      - addressable_flicker
      - addressable_scan

Пояснения к параметрам

• num_leds — количество светодиодов в ленте
• pin — GPIO, к которому подключена лента
• type — порядок цветовых каналов. У WS2812B часто GRB, но может быть RGB — проверяйте по факту
• effects — встроенные эффекты, доступные в интерфейсе

Прошивка

Подключите ESP32 по USB, выберите порт в ESPHome и загрузите прошивку. После перезагрузки устройство появится в сети.

Интеграция с Home Assistant и SmartThings

Добавление в Home Assistant

Если вы используете ESPHome внутри Home Assistant, устройство появится автоматически. Если нет — добавьте вручную через раздел «Настройки → Устройства и службы → Интеграции → ESPHome».

Настройка SmartThings

SmartThings не видит ESPHome напрямую. Решение — интеграция через Home Assistant Cloud (Nabu Casa):

1. Зарегистрируйтесь на Nabu Casa
2. Подключите свой экземпляр Home Assistant
3. Установите приложение Home Assistant в SmartThings: «Устройства → Добавить → Поставщики услуг → Home Assistant Cloud»
4. Авторизуйтесь и синхронизируйте устройства

После этого ваша RGB-лента появится в SmartThings как полноценное устройство.

Автоматизация: сценарии и примеры использования

Теперь, когда лента в SmartThings, можно создавать мощные сценарии.

• Пробуждение: Лента плавно включается за 30 минут до будильника, имитируя восход солнца.
• Кино: При включении ТВ — лента загорается в цвет фона, создавая эффект расширенного экрана.
• Безопасность: Включается случайным образом во время отпуска, имитируя присутствие хозяев.
• Настроение: По голосовой команде «Хорошее настроение» — переливающиеся цвета и мягкая анимация.

Используйте шаблоны эффектов в ESPHome, чтобы не нагружать шину:

• addressable_rainbow — радуга по ленте
• addressable_fireworks — мерцание, как фейерверк
• addressable_twinkle — случайные вспышки

Типичные ошибки и как их избежать

Лента не включается

• Проверьте питание: есть ли 5 В на ленте?
• Общая ли земля у ESP32 и блока питания?
• Правильно ли подключён GPIO?

Цвета перепутаны

Измените параметр type в конфиге: попробуйте RGB, GRB, BRG. Это стандартная проблема у разных производителей.

Мерцание при включении

• Добавьте конденсатор 1000 мкФ на питание ленты
• Убедитесь, что блок питания не проседает под нагрузкой
• Используйте резистор на линии данных

Устройство не появляется в сети

• Проверьте Wi-Fi-пароль в конфиге
• Убедитесь, что сеть 2.4 ГГц (ESP32 не работает на 5 ГГц)
• Перезагрузите ESP32 и проверьте логи через USB

Экспертное мнение

Вопросы и ответы

Заключение

Создание RGB-ленты на базе ESP32 и её интеграция в Samsung SmartThings — это реальный лайфхак для тех, кто хочет умный дом без переплат. Проект обходится в 1500–2500 рублей, в зависимости от длины ленты, и при этом предлагает больше возможностей, чем многие коммерческие аналоги.

• ESP32 + WS2812B — оптимальная связка для DIY RGB-ленты
• ESPHome обеспечивает простую и надёжную прошивку
• Home Assistant — обязательный мост к Samsung SmartThings
• Качественное питание и правильная сборка — залог долгой работы
• Автоматизация превращает ленту из гаджета в часть умного дома
