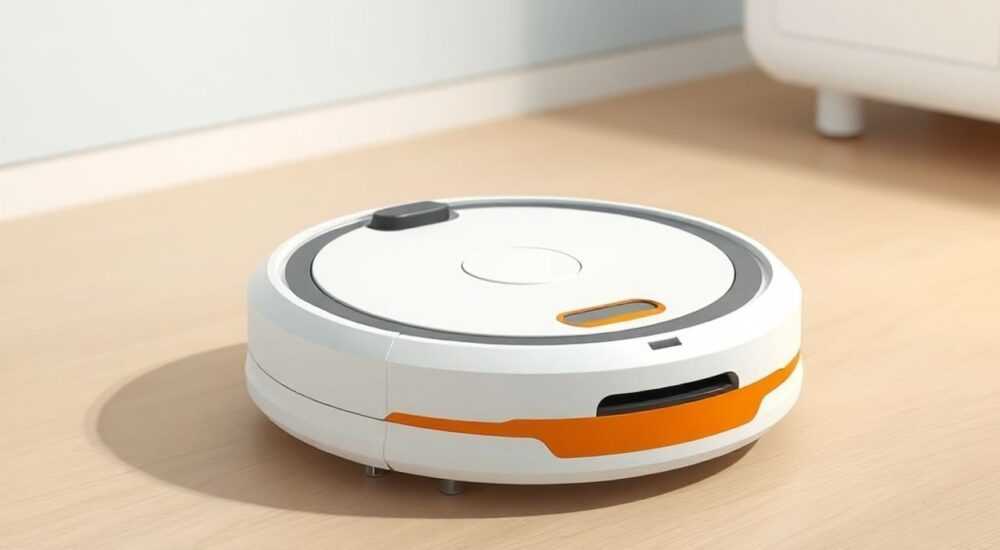

Лайфхак: Orange Pi превращаем в робот‑пылесос с Home Assistant

Одно из самых впечатляющих применений одноплатного компьютера Orange Pi — его превращение в «мозг» умного робота-пылесоса, интегрированного с экосистемой Home Assistant. Это решение позволяет не просто автоматизировать уборку, но и получить полный контроль над процессом через голосовые команды, расписания и логику сценариев. При этом стоимость проекта значительно ниже коммерческих аналогов.

Сегодня всё больше пользователей стремятся к настоящей автономии в «умном доме», отказываясь от закрытых решений в пользу открытых платформ. Одним из таких мощных и доступных инструментов является Orange Pi — альтернатива Raspberry Pi с высокой производительностью и низкой стоимостью. Особенно интересен сценарий, когда этот мини-компьютер становится основой для создания собственного робота-пылесоса, который не только убирает пол, но и полностью интегрирован в систему Home Assistant. Такой подход даёт гибкость, возможность кастомизации и полный доступ к данным — то, чего не предложит ни один брендовый пылесос.

В отличие от покупных моделей, где алгоритмы движения и данные о карте помещения часто недоступны, самодельное решение позволяет видеть всё: от траектории уборки до состояния батареи. Вы можете добавить функции, которых нет даже в флагманах: например, отправку фото с камеры при обнаружении препятствия или запуск уборки по событию от датчика влажности после готовки. Всё это возможно благодаря сочетанию аппаратной платформы Orange Pi, программной среды Home Assistant и протокола MQTT для обмена сообщениями.

Выбор оборудования: Orange Pi, датчики и двигатели

Для успешной реализации проекта важно правильно подобрать компоненты. Orange Pi представлен в нескольких моделях, и не все из них подойдут для робототехники. Ключевые параметры — энергопотребление, наличие GPIO-пинов, поддержка Wi-Fi и Bluetooth, а также стабильность работы под длительной нагрузкой.

Наиболее подходящими моделями являются Orange Pi 5 и Orange Pi 5 Plus. Они оснащены процессорами Rockchip RK3588S, имеют 4–16 ГБ ОЗУ, поддержку NVMe SSD и полноценные GPIO-разъёмы. Благодаря этому они способны обрабатывать данные с камер, управлять несколькими моторами и одновременно работать как сервер Home Assistant. Модели Orange Pi Zero 2W или Orange Pi PC также могут использоваться, но их вычислительных ресурсов хватит только на базовое управление без сложной навигации.

Для движения робота потребуется шасси с двумя или четырьмя колёсами, мотор-редукторы и драйвер моторов, такой как L298N или TB6612FNG. Драйвер нужен для преобразования сигналов с Orange Pi в мощность, достаточную для вращения моторов. Также необходимо предусмотреть питание: лучше использовать отдельный аккумулятор 7.4–12 В с понижающим преобразователем до 5 В для питания Orange Pi.

Для навигации и препятствий используются ультразвуковые датчики HC-SR04, инфракрасные датчики линии (например, TCRT5000) и, при желании, лидар (LiDAR), такой как RPLIDAR A1. Лидар позволяет строить карту помещения и реализовывать SLAM-алгоритмы (Simultaneous Localization and Mapping), что делает уборку более эффективной.

Таблица совместимости компонентов

Установка и настройка Home Assistant на Orange Pi

Первым шагом является установка операционной системы. Рекомендуется использовать Armbian — оптимизированную версию Linux для ARM-устройств, включающую драйверы для Orange Pi. После установки Armbian можно развернуть Home Assistant либо через контейнер Docker, либо как standalone-приложение.

Для установки через Docker выполните следующие команды:

1. Обновите систему: sudo apt update && sudo apt upgrade -y
2. Установите Docker: curl -sSL https://get.docker.com | sh
3. Добавьте пользователя в группу docker: sudo usermod -aG docker $USER
4. Запустите контейнер Home Assistant:

   docker run -d
     --name homeassistant
     --privileged
     -v /home/pi/homeassistant:/config
     -v /run/dbus:/run/dbus:ro
     --net=host
     ghcr.io/home-assistant/home-assistant:stable

После запуска Home Assistant станет доступен по адресу http://<IP-адрес-orange-pi>:8123. Первый запуск может занять 5–10 минут — система загружает необходимые зависимости.

Важно настроить статический IP-адрес для Orange Pi через маршрутизатор, чтобы избежать проблем с подключением. Также рекомендуется активировать резервное копирование конфигурации — это защитит от потери данных при сбоях.

Настройка MQTT-брокера

Для связи между роботом и Home Assistant используется протокол MQTT. Установите аддон Mosquitto Broker через раздел «Supervisor → Add-on Store». После установки настройте авторизацию и создайте учётные данные.

На стороне робота (например, на микроконтроллере ESP32, управляющем моторами) нужно подключиться к MQTT-брокеру и подписаться на топики, такие как `robot/vacuum/command` и публиковать статус в `robot/vacuum/status`. Пример payload для команды движения вперёд: `{ «command»: «forward», «speed»: 70 }`.

Создание робототехнической платформы: шасси и управление

Физическая сборка робота начинается с выбора шасси. Подойдёт любое двухколёсное шасси с поворотным роликом сзади. Колёса должны быть достаточно широкими, чтобы не застревать на коврах. Моторы подключаются к драйверу, который, в свою очередь, соединяется с Orange Pi через GPIO-пины.

Управление осуществляется через ШИМ-сигналы (широтно-импульсная модуляция). Например, для движения вперёд подаётся сигнал на оба мотора в одном направлении, для поворота — только на один. Orange Pi может генерировать ШИМ через специальные GPIO-пины, но чаще всего используется дополнительный микроконтроллер (например, ESP32), так как он лучше справляется с реальным временем.

Код управления можно написать на Python с использованием библиотеки `pyA20` (для Orange Pi) или `gpiozero`. Ниже пример простого скрипта:

import time
from pyA20.gpio import gpio
from pyA20.gpio import port

gpio.init()
gpio.setcfg(port.PA6, gpio.OUTPUT)
gpio.output(port.PA6, 1)  # Включить мотор
time.sleep(2)
gpio.output(port.PA6, 0)  # Выключить

Для более сложных задач, таких как объезд препятствий, применяются алгоритмы: если датчик расстояния показывает менее 20 см — робот останавливается, делает шаг назад и поворачивает на 90 градусов.

Сенсорная система и безопасность

Критически важна система аварийной остановки. Помимо ультразвуковых датчиков, можно добавить датчики падения (инфракрасные, направленные вниз) — они предотвратят спуск с лестницы. Также полезно реализовать тайм-аут: если робот не получает команды более 10 секунд, он должен остановиться.

Интеграция робота с Home Assistant через MQTT

После того как робот может двигаться и воспринимать окружение, его нужно интегрировать в Home Assistant. Для этого создаётся кастомная интеграция или используется компонент `vacuum.mqtt`, который позволяет управлять пылесосом через MQTT.

Пример конфигурации в файле `configuration.yaml`:

vacuum:
  - platform: mqtt
    name: "DIY Robot Vacuum"
    command_topic: "robot/vacuum/command"
    state_topic: "robot/vacuum/status"
    qos: 0
    retain: true
    supported_features:
      - start
      - stop
      - return_home
      - battery
      - fan_speed
      - locate

После перезагрузки Home Assistant в интерфейсе появится новый элемент «Пылесос». Вы сможете запускать уборку, возвращать робота на базу, просматривать уровень заряда и скорость вращения щётки.

Для отображения карты помещения можно использовать аддон `Map Card` или `Vacuum Map Card`, если робот отправляет данные о своей позиции в формате GeoJSON или массиве координат.

Отладка и мониторинг

Используйте встроенную консоль MQTT в Home Assistant («Developer Tools → MQTT») для просмотра входящих и исходящих сообщений. Это помогает диагностировать проблемы: например, если команда не доходит до робота, проверьте подключение к сети и правильность топика.

Также можно настроить логирование событий с помощью Node-RED — графического редактора потоков данных. Например, при каждой уборке сохранять время начала, продолжительность и площадь в базу InfluxDB.

Автоматизация и сценарии уборки

Один из главных плюсов — возможность создавать сложные сценарии. Например:

• Уборка каждый день в 13:00, если никто дома не находится (по данным от датчиков присутствия).
• Запуск после события «Готовка завершена» (по таймеру на плите или датчику дыма).
• Оповещение в Telegram, если робот застрял более чем на 1 минуту.

Через интерфейс автоматизации Home Assistant легко создать такие правила. Можно также использовать режим «Clean Spot» для локальной уборки — например, вокруг детской коляски или места, где рассыпали корм для животных.

Голосовое управление

Интеграция с Яндекс.Алисой или Google Assistant позволяет управлять роботом голосом. Добавьте сущность пылесоса в привязку к голосовому помощнику через соответствующий аддон. Теперь вы можете сказать: «Алиса, начни уборку» — и робот тронется в путь.

Экспертное мнение

Вопросы и ответы

Заключение

Превращение Orange Pi в робота-пылесос с интеграцией в Home Assistant — это не просто хобби, а серьёзный шаг к настоящему умному дому. Такой проект даёт полный контроль, возможность кастомизации и экономию средств. Вы получаете устройство, которое понимает ваш образ жизни, реагирует на события и учится.

Современные технологии позволяют создавать решения, не уступающие коммерческим аналогам, но при этом более открытые и адаптивные. Orange Pi, Home Assistant и MQTT — это три кита, на которых строится будущее персональной робототехники.

• Orange Pi 5 — оптимальная платформа для робота-пылесоса благодаря производительности и GPIO.
• Интеграция с Home Assistant через MQTT позволяет управлять роботом как любым другим умным устройством.
• Самодельное решение даёт полный контроль над алгоритмами уборки, данными и безопасностью.
• Автоматизация и голосовое управление превращают робота в часть единой экосистемы умного дома.
• Такой проект доступен каждому, кто готов потратить время на настройку и тестирование.
