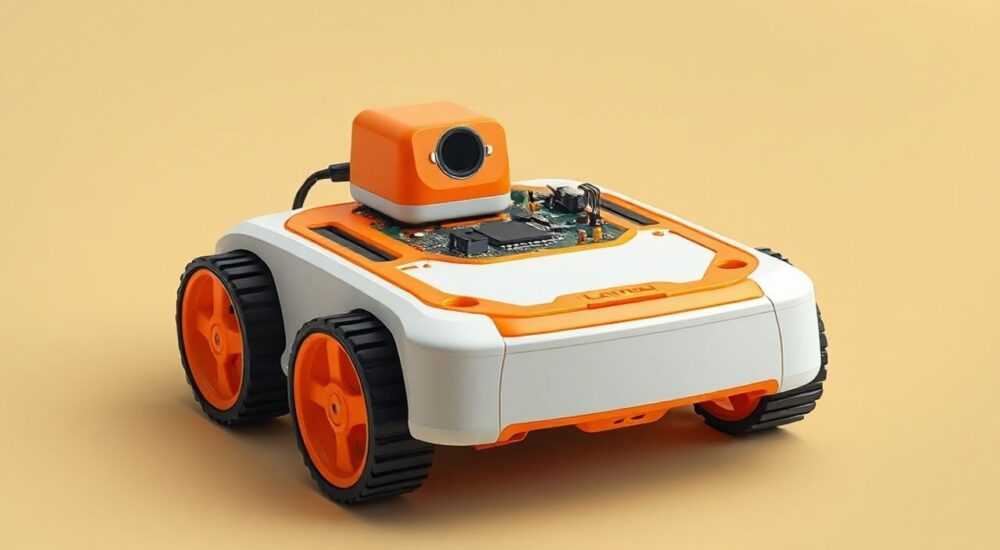

Лайфхак: Orange Pi превращаем в робот‑пылесос с OpenHAB

Современные технологии позволяют превратить недорогие одноплатные компьютеры, такие как Orange Pi, в полноценные элементы умного дома. С помощью платформы OpenHAB и базовых навыков программирования можно создать робота-пылесос с функциями автономной навигации, планирования уборки и интеграции в экосистему «умного дома». Главное — правильно подобрать компоненты и настроить программную часть.

Почему Orange Pi и OpenHAB — идеальная пара

Orange Pi — это серия одноплатных компьютеров, разработанных как альтернатива Raspberry Pi. Они обладают схожими характеристиками, но часто предлагают лучшее соотношение цены и производительности. Благодаря наличию GPIO-пинов, поддержке Linux и широкому сообществу разработчиков, Orange Pi отлично подходит для DIY-проектов, включая создание роботов.

OpenHAB — это открытая платформа домашней автоматизации, способная интегрировать сотни устройств и протоколов. Её ключевое преимущество — независимость от производителей и возможность гибкой настройки через правила и сценарии. Используя OpenHAB на Orange Pi, вы получаете мощный и универсальный центр управления для вашего самодельного пылесоса.

Преимущества такого сочетания очевидны: низкая стоимость, высокая гибкость, поддержка множества датчиков и исполнительных устройств. Вы можете запрограммировать робота на уборку по расписанию, реагирование на уровень загрязнённости воздуха или запуск при отсутствии людей в доме.

Аппаратная часть: что нужно для сборки

Для создания робота-пылесоса на базе Orange Pi потребуется несколько ключевых компонентов. Основой станет шасси с колёсами и моторами, которое можно купить в виде готового набора или собрать самостоятельно из 3D-печатных деталей.

Основные элементы конструкции:

• Orange Pi (рекомендуется модели с Wi-Fi и Ethernet, например, Orange Pi 5 или 5B);
• Мотор-редукторы (2–4 штуки, в зависимости от типа шасси);
• Драйвер моторов (например, L298N или TB6612FNG);
• Ультразвуковые или ИК-датчики для обнаружения препятствий;
• Пылевой насос или мини-вентилятор с фильтром;
• Литий-ионный аккумулятор (например, 18650, 7.4 В);
• Повышающий преобразователь напряжения (если нужно питать Orange Pi от батареи);
• Печатная плата или макетная плата для соединения компонентов.

Подключение компонентов осуществляется через GPIO-порты Orange Pi. Драйвер моторов подключается к ШИМ-выходам, датчики — к цифровым или аналоговым входам (через АЦП при необходимости). Питание Orange Pi должно быть стабильным — рекомендуется использовать отдельный преобразователь 5 В.

Сборка шасси: пошагово

1. Закрепите моторы на шасси и установите колёса. Убедитесь, что движение свободное.
2. Поместите Orange Pi и аккумулятор на верхнюю платформу, зафиксируйте липучками или болтами.
3. Подключите моторы к драйверу, соблюдая полярность.
4. Соедините драйвер с Orange Pi по схеме: IN1–IN4 → GPIO, ENA/ENB → ШИМ-выходы.
5. Установите ультразвуковой датчик спереди, подключите VCC, GND, Trig, Echo к соответствующим контактам.
6. Добавьте пылевой насос, подключив его к отдельному каналу питания.

Установка и настройка OpenHAB на Orange Pi

Первый шаг — установка операционной системы. Рекомендуется использовать Armbian или официальную Orange Pi OS на базе Debian. После настройки сети и обновления системы можно приступать к установке OpenHAB.

Процесс установки:

• Подключитесь к Orange Pi по SSH или через монитор.
• Выполните обновление пакетов: sudo apt update && sudo apt upgrade -y.
• Добавьте репозиторий OpenHAB: wget -qO - 'https://openhab.jfrog.io/artifactory/api/gpg/key/public' | sudo apt-key add -.
• Добавьте источник: echo 'deb https://openhab.jfrog.io/artifactory/openhab-linuxpkg stable main' | sudo tee /etc/apt/sources.list.d/openhab.list.
• Установите OpenHAB: sudo apt install openhab.
• Запустите службу: sudo systemctl enable openhab && sudo systemctl start openhab.

Через 2–5 минут OpenHAB будет доступен по адресу http://IP_адрес_Orange_Pi:8080. Первый запуск открывает мастер настройки, где можно выбрать тип установки: «Standard» (рекомендуется) или «Expert».

Настройка вещей (Things) и каналов (Channels)

В интерфейсе Paper UI добавьте «Binding» для GPIO. Для Orange Pi может потребоваться использование аддона GPIO или MQTT-шины с внешним контроллером (например, ESP8266), так как прямая поддержка GPIO в OpenHAB ограничена.

Альтернативный подход:

• Используйте Node-RED как промежуточный слой между OpenHAB и GPIO.
• Настройте MQTT-брокер (Mosquitto) на Orange Pi.
• Через Node-RED читайте данные с датчиков и управляйте моторами, публикуя сообщения в MQTT.
• В OpenHAB создайте вещи типа «MQTT Thing», которые будут подписываться на топики.

Пример канала для управления двигателем:

• Топик: robot/motor/left/speed
• Тип: Number
• Команда: отправка значения 0–100 (проценты ШИМ)

Логика управления роботом: от команд к автономии

Главная задача — реализовать поведение робота: движение вперёд, обнаружение препятствий, поворот, остановка. Это достигается через правила в OpenHAB.

Создание правила «Автоматическая уборка»:

1. Откройте раздел «Rules» в OpenHAB.
2. Нажмите «Create Rule», задайте имя: «Робот-пылесос: уборка по таймеру».
3. Укажите триггер: «Time-based trigger» — например, каждый день в 14:00.
4. Добавьте действия: отправка команды на запуск моторов и насоса.
5. Используйте цикл через скрипт на JavaScript или DSL, чтобы проверять данные с датчика каждые 500 мс.

Пример логики движения:

• Если расстояние > 20 см — двигаться вперёд.
• Если расстояние ≤ 20 см — остановиться, повернуть направо на 1 секунду, продолжить.
• Если уровень пыли (по данным датчика空气质量) выше порога — увеличить мощность всасывания.

Для более сложной навигации можно использовать камеру и алгоритмы SLAM (Simultaneous Localization and Mapping), но это требует значительных вычислительных ресурсов и внешнего ПО, например, ROS (Robot Operating System).

Режимы работы

Робот может работать в нескольких режимах:

• Ручной: управление через мобильное приложение OpenHAB.
• Автоматический: уборка по расписанию или при срабатывании датчика.
• Экономичный: снижение скорости при низком уровне заряда.
• Турбо: максимальная мощность при высокой загрязнённости.

Интеграция с системой умного дома

Один из главных плюсов использования OpenHAB — возможность встраивания робота в единую экосистему. Например, пылесос может запускаться при закрытии входной двери и включении режима «Отсутствие».

Сценарии интеграции:

• При активации сигнализации — остановить уборку.
• При возвращении хозяев — припарковаться на базу.
• При низком заряде — отправить уведомление и завершить уборку.
• По голосовой команде через Яндекс.Алису или Google Assistant — начать уборку.

Для интеграции с голосовыми помощниками используйте аддоны Yandex Alice или Google Assistant в OpenHAB. Настройте вещи как «Switchable» устройства, чтобы они корректно распознавались.

Уведомления и мониторинг

Настройте уведомления через Telegram, Email или Push-сообщения:

• Установите аддон Telegram.
• Создайте правило: если robot.battery < 20%, отправить сообщение «Заряд батареи низкий!».
• Добавьте кнопку «Вызов на базу» в интерфейс.

Также можно визуализировать работу робота через HABPanel: отображать уровень заряда, пройденное расстояние, текущий режим.

Типичные ошибки и как их избежать

Несмотря на простоту концепции, в процессе могут возникнуть технические сложности. Ниже — самые частые проблемы и решения.

Проблема 1: Orange Pi перезагружается при запуске моторов

Причина — скачок тока при старте двигателей, который вызывает просадку напряжения.

• Решение: используйте отдельный источник питания для моторов и Orange Pi.
• Добавьте конденсаторы большой ёмкости (1000–4700 мкФ) параллельно питанию.

Проблема 2: Датчики работают нестабильно

Ультразвуковые датчики могут давать ложные срабатывания из-за шума или отражений.

• Решение: усредняйте показания за 3–5 измерений.
• Используйте фильтрацию в коде: игнорировать значения вне диапазона 10–300 см.

Проблема 3: OpenHAB не видит GPIO

Orange Pi использует другую нумерацию пинов, чем Raspberry Pi.

• Решение: проверьте соответствие GPIO-номеров в документации к вашей модели.
• Используйте утилиту gpio readall для диагностики.

Проблема 4: Робот застревает в углах

Алгоритм движения слишком простой — только поворот направо.

• Решение: реализуйте случайный выбор направления поворота (влево/вправо).
• Добавьте таймер: если 3 поворота подряд не помогли — отступить назад на 10 см.

Экспертное мнение

По словам эксперта, такие проекты особенно ценны для студентов и энтузиастов. Они развивают системное мышление и навыки работы с открытым ПО. В будущем можно добавить машинное обучение для оптимизации маршрутов или распознавания типов мусора.

Вопросы и ответы

Заключение

Превращение Orange Pi в робота-пылесоса с помощью OpenHAB — это не просто технический эксперимент, а полноценный шаг в мир умного дома и робототехники. Проект сочетает доступность компонентов, гибкость программного обеспечения и практическую пользу.

• Orange Pi — мощная и недорогая основа для DIY-робота.
• OpenHAB обеспечивает гибкое управление и интеграцию с другими устройствами.
• Ключ к успеху — поэтапная сборка и тестирование.
• Используйте MQTT и Node-RED для надёжного взаимодействия с железом.
• Такой проект развивает навыки и может стать основой для более сложных решений.
