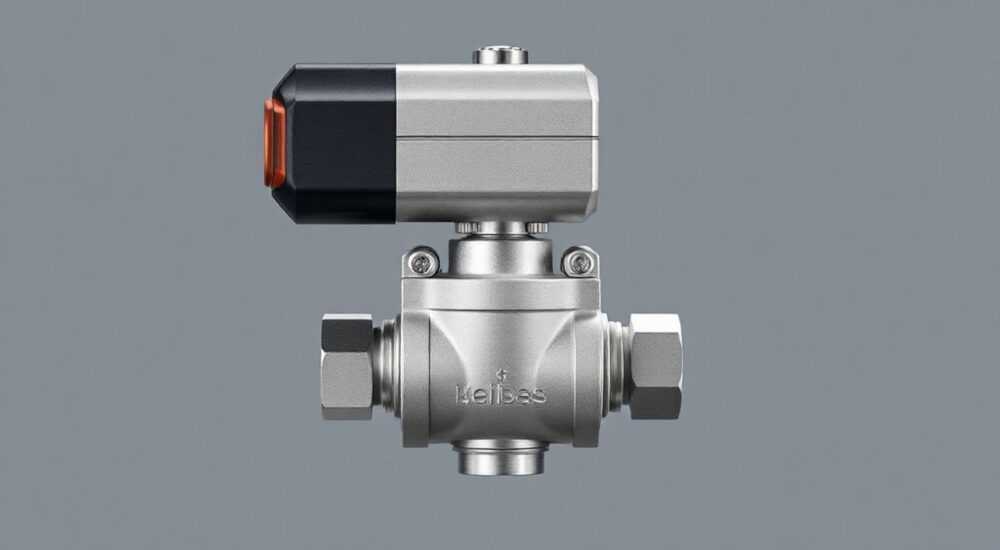

Meibes трехходовой смесительный клапан с сервоприводом

Трехходовой смесительный клапан с сервоприводом — это ключевой элемент современных систем отопления, обеспечивающий точное регулирование температуры теплоносителя. Устройства марки Meibes зарекомендовали себя как надежные и технологически продуманные решения для жилых, коммерческих и промышленных объектов. Они позволяют автоматизировать процесс подмеса горячей и охлаждённой воды, предотвращая перегрев контуров, снижая энергозатраты и увеличивая срок службы оборудования.

Особенности трехходового клапана Meibes

Компания Meibes — немецкий производитель, специализирующийся на компонентах для систем отопления, вентиляции и водоснабжения. Их трехходовые клапаны разработаны с учетом требований к энергоэффективности, долговечности и простоте обслуживания. Эти устройства предназначены для распределения или смешивания потоков теплоносителя из разных контуров, например, подачи от котла и обратки от радиаторов или тёплого пола.
Корпус клапанов Meibes изготавливается из латуни с никелевым покрытием, что обеспечивает устойчивость к коррозии и механическим повреждениям. Внутренний механизм отличается минимальным гидравлическим сопротивлением, что позволяет сохранять стабильное давление в системе. Модели доступны с ручным управлением и в комплекте с сервоприводом — последний вариант особенно популярен благодаря возможности интеграции в автоматизированные системы управления.

Основные преимущества:

• Высокая герметичность — класс закрытия А по DIN 32730;
• Широкий диапазон рабочих температур: от -10 °C до +130 °C;
• Работа при давлении до 10 бар;
• Совместимость с большинством термоголовок и электронных контроллеров;
• Наличие моделей с предварительной настройкой (pre-setting) для точного балансирования.

Для систем с переменным расходом рекомендуются модели с динамической стабилизацией — они поддерживают заданный перепад давления независимо от нагрузки. Это особенно важно в многоконтурных системах, где изменение одного контура не должно влиять на другие.

Как работает смесительный клапан с сервоприводом

Представьте систему отопления как кровеносную систему дома: котёл — сердце, трубы — сосуды, а клапаны — клапаны в аорте. Трехходовой смесительный клапан Meibes выполняет функцию «умного переключателя», который решает, сколько горячей воды нужно добавить к уже охлаждённому теплоносителю, чтобы достичь нужной температуры.
Принцип работы основан на управлении двумя входами и одним выходом (или наоборот). Например:

• Вход A — подача от котла (горячая вода, 80 °C);
• Вход B — обратка от контура (охлаждённая вода, 40 °C);
• Выход C — смешанный поток (например, 55 °C) в подающую трубу контура тёплого пола.

Сервопривод, установленный на клапане, получает сигнал от комнатного термостата или погружного датчика. При повышении температуры в помещении он начинает плавно перекрывать подачу горячей воды, увеличивая долю обратного потока. Процесс происходит без скачков — благодаря позиционированию с шагом 0,1 мм.

Сигналы управления могут быть:

• 0–10 В — наиболее распространённый стандарт для интеграции с умными домами;
• 2–10 В — используется в некоторых европейских системах;
• Modbus RTU — для промышленных решений с централизованным контролем.

Автоматизация позволяет не только поддерживать комфортную температуру, но и программировать режимы «день/ночь», экономить до 15% энергии по данным исследований Fraunhofer ISE (2023), а также предотвращать тепловые удары в трубах.

Как выбрать подходящую модель: критерии и параметры

Выбор трехходового клапана Meibes зависит от нескольких ключевых факторов. Ошибка в расчётах может привести к недогреву, шуму в системе или преждевременному выходу из строя сервопривода.
Первое — определите назначение:

• Для тёплого пола — нужна модель с низкотемпературным режимом (до 60 °C);
• Для радиаторов — допускается до 90–95 °C;
• Для бойлера ГВС — требуется высокая температура (до 110 °C).

Второе — пропускная способность (Kv). Она показывает, сколько кубометров воды в час может пройти через клапан при перепаде давления 1 бар. Для среднего дома площадью 150 м² достаточно Kv = 2,5–4,0. Рассчитывается по формуле:

Q = 0,86 × P / ΔT, где
Q — расход (м³/ч),
P — мощность контура (кВт),
ΔT — разница температур на подаче и обратке (обычно 5–10 °C).

Например, для контура 12 кВт и ΔT = 7 °C: Q = 0,86 × 12 / 7 ≈ 1,47 м³/ч. Выбираем клапан с Kv ≥ 1,6.
Третье — тип сервопривода:

• Термостатический — реагирует на температуру в помещении, прост в установке;
• Электронный модулирующий — подключается к контроллеру, поддерживает график температур;
• С возвратной пружиной — безопасен при отключении питания (закрывается автоматически).

Популярные модели Meibes:

Установка и подключение: пошаговая инструкция

Правильная установка — залог бесшумной и эффективной работы. Даже самый дорогой клапан будет работать плохо, если его поставить «как получилось».

Подготовка

• Отключите систему отопления и слейте воду.
• Убедитесь, что направление потока на корпусе клапана совпадает с направлением движения теплоносителя (стрелка на корпусе).
• Используйте фум-ленту или анаэробный герметик при резьбовом соединении.

Пошаговая сборка

1. Установите клапан на трубопровод, затяните ключом с моментом 30–40 Н·м (не перетягивайте).
2. Подключите сервопривод, защёлкнув его на штоке до щелчка.
3. Подведите электрический кабель: сечение — не менее 0,75 мм², длина — до 30 м без усилителя сигнала.
4. Подключите провода к термостату: обычно L (питание), Y (управление), GND (земля).
5. Заполните систему водой, удалите воздух через автоматические воздухоотводчики.
6. Проверьте герметичность, включите питание и протестируйте работу при разных температурах.

Обратите внимание: если клапан установлен в вертикальном положении, сервопривод должен быть сверху — это предотвращает скопление воздуха и перегрев электроники.

Типичные ошибки при монтаже и эксплуатации

Даже опытные мастера иногда допускают просчёты, которые снижают эффективность системы на 20–30%. Вот самые частые:

• Неправильная ориентация клапана. Стрелка на корпусе должна указывать направление потока. Обратное подключение вызывает турбулентность и шум.
• Отсутствие фильтра перед клапаном. Песок и накипь забивают седло, что приводит к подтеканию и некорректной работе.
• Подключение сервопривода без стабилизатора напряжения. Перепады напряжения в сети выводят из строя электронику.
• Игнорирование гидравлического баланса. Без балансировочных клапанов один контур «перетягивает» расход, второй — остаётся холодным.
• Экономия на изоляции труб. Теплопотери в распределительном коллекторе могут достигать 15%, особенно в неотапливаемых помещениях.

Если система шумит — проверьте, не работает ли клапан в «граничном» режиме (частично открыт постоянно). Решение — настройка гистерезиса в термостате (минимальный интервал между включением/выключением — не менее 0,5 °C).

Сравнение Meibes с другими брендами

Meibes конкурирует с такими производителями, как Danfoss, Herz, Esbe и Oventrop. Все они предлагают качественные решения, но есть различия в подходе.

Meibes выгодно выделяется на фоне конкурентов доступностью и универсальностью. Его клапаны подходят как для бюджетных проектов, так и для объектов среднего класса. При этом качество материалов и точность позиционирования находятся на уровне более дорогих аналогов.

Экспертное мнение

По его словам, ключевое преимущество Meibes — это адаптивность. «Вы можете начать с простого термостата, а потом добавить Wi-Fi-модуль и управлять системой с телефона. Не нужно менять весь клапан — только сервопривод. Это редкость на рынке.»

Вопросы и ответы

Заключение

Meibes трехходовой смесительный клапан с сервоприводом — это надёжное, технологичное и экономически обоснованное решение для современных систем отопления. Он обеспечивает точное регулирование температуры, снижает нагрузку на котёл и повышает комфорт в доме. Благодаря широкому модельному ряду и совместимости с автоматикой, его можно использовать в любых условиях — от частного коттеджа до многоквартирного дома.

• Клапан Meibes подходит для тёплого пола, радиаторов и ГВС.
• Сервопривод должен быть модулирующим для плавного регулирования.
• Обязательно устанавливайте фильтр и балансировочный клапан.
• Meibes предлагает лучшее соотношение цены и качества среди европейских брендов.
• Система легко масштабируется — можно добавить умное управление в любой момент.
