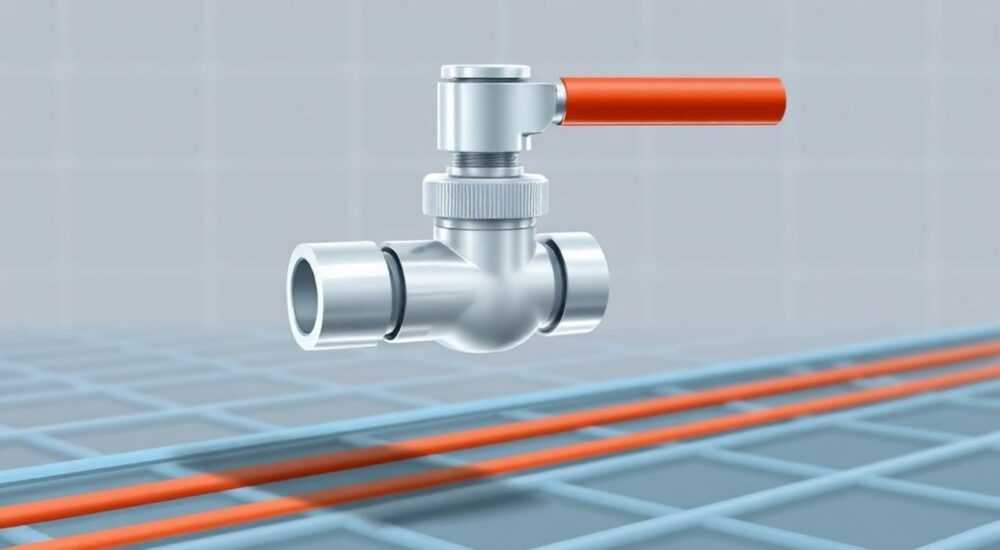

Смесительный клапан для теплого пола

Теплый пол давно перестал быть роскошью — это комфортная и энергоэффективная система отопления, которую всё чаще выбирают для загородных домов, квартир и коммерческих помещений. Однако её эффективность напрямую зависит от правильной настройки температурного режима. Перегрев может привести к повреждению покрытия, а недогрев — к дискомфорту. Именно здесь вступает в игру один из ключевых элементов системы — смесительный клапан для теплого пола. Он обеспечивает стабильную и безопасную температуру теплоносителя, защищая как сам контур, так и напольное покрытие.

Зачем нужен смесительный клапан в системе теплого пола?

Котельное оборудование нагревает теплоноситель до 70–90 °C — температура, идеально подходящая для радиаторов. Но для теплого пола она слишком высока. Длительное воздействие горячей воды приводит к деформации ламината, растрескиванию плитки и преждевременному выходу из строя труб. Оптимальная температура подачи в контур — 35–45 °C. Как достичь этого значения? Путем смешивания горячей воды из котла с остывшим теплоносителем, возвращающимся из обратки.
Представьте себе душ: вы не открываете сразу только горячий кран — смешиваете потоки, чтобы получить комфортную температуру. Смесительный клапан выполняет ту же функцию, но в автоматическом режиме и с высокой точностью.
Без смесительного узла система теплого пола либо будет работать неэффективно, либо потребует постоянного ручного контроля. Это не только неудобно, но и опасно. Например, при заклинившем байпасе или неправильно установленном шаровом кране давление в контуре может резко возрасти, что чревато гидроударам.

Типы смесительных клапанов: выбор между надежностью и функциональностью

На рынке представлены два основных типа: двухходовые и трехходовые клапаны. Их конструкция и принцип действия различаются, что влияет на применение и стоимость.

• Трехходовой клапан — наиболее распространенный вариант. Он имеет три патрубка: подачу от котла, обратку от контура и выход в распределительный коллектор. Клапан плавно регулирует соотношение горячей и холодной воды, поддерживая заданную температуру.
• Двухходовой клапан работает по принципу «открыл/закрыл». Он устанавливается на подаче и управляет потоком горячей воды, а циркуляционный насос обеспечивает постоянный расход. Такой узел требует более сложной автоматики, но позволяет точно контролировать температуру.

Выбор зависит от масштаба системы и бюджета. Трехходовой клапан проще в монтаже и дешевле, поэтому чаще используется в частных домах. Двухходовой применяется в крупных объектах, где важна точность и возможность интеграции с системой «умный дом».

Устройство и принцип работы трехходового клапана

Трехходовой смесительный клапан состоит из латунного корпуса, штока с заслонкой и термостатической головки. Головка заполнена термочувствительной жидкостью, которая расширяется при нагреве и сжимается при охлаждении. Когда температура на выходе превышает заданную, головка перемещает шток, перекрывая доступ горячей воды. При охлаждении процесс идет в обратном направлении.
Представьте, что клапан — это дирижер оркестра: он не создает музыку, но распределяет потоки так, чтобы звучание было гармоничным. Горячий поток — скрипки, холодный — виолончели, а результат — сбалансированная симфония тепла.
Ключевой элемент — термостатическая головка. Она может быть механической или электронной. Механическая реагирует только на температуру теплоносителя, а электронная — на данные с внешнего датчика, что позволяет учитывать температуру воздуха в помещении.

Как выбрать комплект смесительного узла: от насоса до термоголовки

Смесительный узел — это не просто клапан, а целый модуль, включающий несколько компонентов. Чтобы система работала стабильно, важно правильно подобрать каждый элемент.

1. Циркуляционный насос — обеспечивает движение теплоносителя. Выбирайте насос с производительностью 1,5–2,5 м³/ч и напором 6–8 м. Подойдут модели Grundfos UPS или Wilo Star-RS.
2. Термостатическая головка — управляющий элемент. Для стандартных условий подойдет механическая головка Danfoss RTD-N. Если нужна точная регулировка — рассмотрите электронные модели с Wi-Fi.
3. Фильтр-грязевик — защищает клапан и насос от загрязнений. Установка без фильтра сокращает срок службы узла в 2–3 раза.
4. Коллекторная группа — распределяет теплоноситель по контурам. Количество выходов должно соответствовать числу веток.

Обратите внимание на материал корпуса. Латунь с никелевым покрытием устойчива к коррозии и подходит для большинства систем. Бронзовые клапаны встречаются редко и используются в промышленных установках.

Монтаж и настройка смесительного узла: пошаговая инструкция

Правильная установка — залог долгой и бесперебойной работы. Работайте аккуратно, используйте качественные уплотнители и соблюдайте направление потока.

Подготовка и размещение

Установите узел в коллекторном шкафу, рядом с котлом или в техническом помещении. Расстояние до самого дальнего контура не должно превышать 15 метров. Это минимизирует гидравлическое сопротивление.

Подключение компонентов

1. Установите фильтр-грязевик на подачу перед клапаном.
2. Подключите трехходовой клапан: патрубок А — к котлу, В — к обратке, С — к насосу.
3. Установите насос на байпасе, следя за направлением стрелки.
4. Подсоедините коллектор и выведите контуры.
5. Заполните систему водой, удалите воздух через краны Маевского.

Настройка температуры

Поверните термоголовку до нужного значения (обычно 38–42 °C). Запустите насос и пронаблюдайте за температурой на подаче в течение часа. При необходимости скорректируйте настройку.

Распространенные ошибки при установке и эксплуатации

Даже качественное оборудование может выйти из строя из-за мелких просчетов. Вот самые частые ошибки:

• Отсутствие фильтра — приводит к засорению клапана и заклиниванию штока. Ремонт возможен, но проще предотвратить проблему.
• Неправильная ориентация головки — если установить ее вниз, конденсат может повредить механизм.
• Игнорирование балансировки контуров — один контур греет сильнее, другой — слабее. Используйте расходомеры на коллекторе.
• Подключение без насоса — естественная циркуляция не обеспечивает нужного расхода, клапан работает нестабильно.
• Использование дешевых аналогов — китайские клапаны часто имеют тонкие стенки и низкую точность регулировки.

По данным сервисных служб, до 40% обращений по неисправностям теплых полов связаны именно с ошибками монтажа смесительного узла.

Эксплуатация и обслуживание: продлеваем срок службы

Срок службы качественного смесительного узла — 10–15 лет. Но только при условии регулярного обслуживания.
Каждый год перед отопительным сезоном:

• Проверьте герметичность соединений.
• Очистите фильтр-грязевик.
• Протестируйте работу термоголовки.
• Убедитесь, что насос вращается свободно.

Раз в 3 года рекомендуется промывать контуры теплого пола — это удаляет известковый налет и шлам. Используйте специальные средства на основе лимонной кислоты.

Современные технологии: умные термоголовки и автоматика

Рынок развивается: сегодня можно управлять теплым полом со смартфона. Умные термоголовки (например, Danfoss Eco, Honeywell T6) подключаются к Wi-Fi и работают через приложение.
Вы можете:

• Задавать график нагрева по дням недели.
• Получать уведомления о неисправностях.
• Интегрировать систему с голосовыми помощниками (Алиса, Google Assistant).

Такие решения повышают комфорт и экономят до 15% энергии за счет точного управления. Например, система сама снизит температуру ночью и включит обогрев перед вашим приходом.

Экспертное мнение

Вопросы и ответы

Заключение

Смесительный клапан — не просто элемент системы, а её «мозг», отвечающий за комфорт, безопасность и долговечность. Без него теплый пол либо не будет работать эффективно, либо быстро выйдет из строя. Выбор между трехходовым и двухходовым клапаном зависит от ваших задач, но для большинства пользователей оптимальным решением станет классический трехходовой узел с термостатической головкой и насосом.

• Смесительный клапан необходим для понижения температуры теплоносителя до безопасного уровня.
• Трехходовой клапан — оптимальный выбор для частного дома благодаря простоте и надежности.
• Обязательные компоненты узла: клапан, насос, фильтр, термоголовка, коллектор.
• Регулярное обслуживание увеличивает срок службы узла в 2–3 раза.
• Умные термоголовки повышают комфорт и экономят до 15% энергии.
