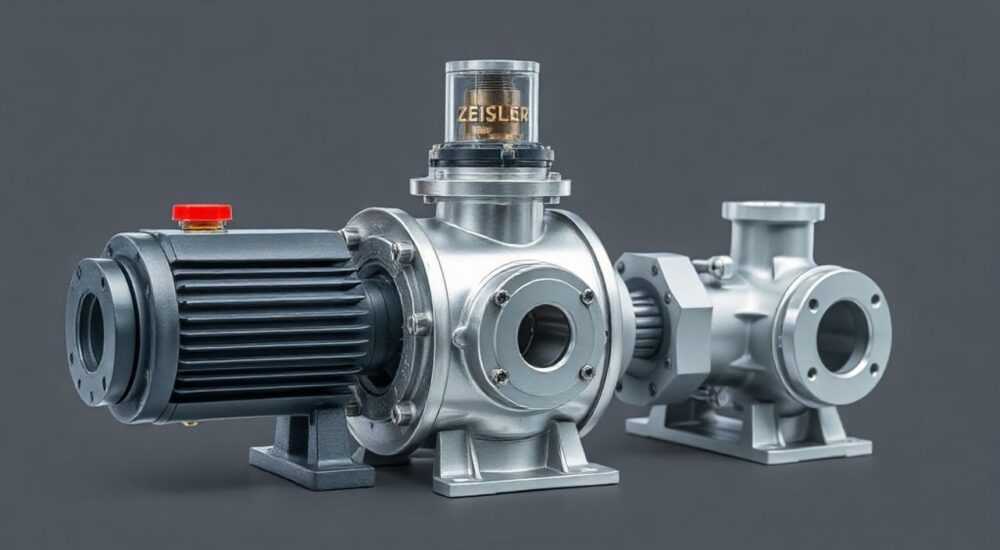

Насосная группа zeissler с трехходовым смесительным клапаном

Насосная группа Zeissler с трехходовым смесительным клапаном — это высокотехнологичное решение для систем отопления, обеспечивающее стабильную циркуляцию теплоносителя и точное поддержание заданной температуры. Устройство объединяет в себе насос, трехходовой клапан, термостатическую головку и другие элементы, необходимые для эффективного управления тепловым потоком. Такая интеграция позволяет автоматизировать процесс смешивания горячего и охлаждённого теплоносителя, что особенно важно в контурах тёплого пола и при подключении к низкотемпературным источникам тепла, например, к конденсационным котлам или тепловым насосам.

Что такое насосная группа Zeissler

Насосная группа Zeissler — это модульная система, предназначенная для организации принудительной циркуляции теплоносителя в системах водяного отопления. Производитель, немецкая компания Zeissler GmbH, специализируется на комплектующих для отопительных систем, включая коллекторы, насосные узлы и арматуру. Продукция отличается высокой надёжностью, точной сборкой и соответствием европейским стандартам качества.

Конструктивно насосная группа состоит из корпуса из латуни или нержавеющей стали, циркуляционного насоса (обычно Grundfos или Wilo), трёхходового смесительного клапана, термостатической головки, воздухоотводчика и сливного крана. Все элементы предварительно собраны и протестированы на заводе, что упрощает монтаж и снижает риск ошибок при установке.

Такие группы применяются в системах с несколькими контурами отопления, где требуется разная температура теплоносителя. Например, радиаторы работают при 70–80 °C, а тёплый пол — при 35–45 °C. Без смесительного узла невозможно безопасно и эффективно подключить низкотемпературный контур к высокотемпературному источнику тепла.

Назначение и преимущества трёхходового клапана

Трёхходовой смесительный клапан — ключевой элемент насосной группы. Он отвечает за смешивание горячего теплоносителя из котла с остывшим потоком из обратного трубопровода. В результате на выходе получается теплоноситель с заданной температурой, которая подаётся в контур тёплого пола или другую зону с пониженными температурными требованиями.

Клапан имеет три патрубка: один для подачи горячей воды, второй — для подмеса охлаждённой, третий — для выхода смешанной среды. Перемещение штока клапана регулируется термостатической головкой, реагирующей на температуру выходящего потока. При повышении температуры клапан прикрывает подачу горячей воды, увеличивая долю обратки, и наоборот.

Преимущества использования трёхходового клапана:

• Точное поддержание температуры в контуре (±1 °C);
• Защита труб тёплого пола от перегрева и деформации;
• Снижение износа котла за счёт стабильного гидравлического режима;
• Повышение комфорта и энергоэффективности системы.

Принцип работы системы смешивания

Работа насосной группы с трёхходовым клапаном основана на принципе рециркуляции и подмеса. Представьте, что котёл нагревает воду до 80 °C, но тёплому полу требуется только 40 °C. Прямое подключение приведёт к повреждению напольного покрытия и дискомфорту. Система смешивания решает эту задачу.

Циркуляционный насос забирает теплоноситель из обратного трубопровода тёплого пола (например, 35 °C) и направляет его через трёхходовой клапан. Одновременно в клапан поступает горячая вода от котла. Термоголовка, установленная на выходе, постоянно измеряет температуру смешанного потока. Если она выше заданного значения, шток клапана перемещается, уменьшая долю горячей подачи.

Таким образом, система работает в замкнутом цикле:

1. Теплоноситель из пола возвращается охлаждённым;
2. Насос подаёт его в клапан;
3. Клапан добавляет нужное количество горячей воды;
4. Смешанный поток нужной температуры снова поступает в контур.

Регулировка температуры

Температура на выходе задаётся вращением ручки термоголовки. Диапазон обычно составляет от 20 до 60 °C. Некоторые модели оснащены цифровыми датчиками и возможностью подключения к системе «умный дом». Это позволяет программировать график нагрева в зависимости от времени суток или присутствия людей.

Как выбрать модель для своей системы

Выбор насосной группы зависит от нескольких факторов: мощности котла, площади отапливаемых помещений, количества контуров и типа напольного покрытия. Вот основные критерии подбора:

• Производительность насоса: измеряется в м³/ч и напоре (м). Для дома площадью до 150 м² достаточно насоса с производительностью 1,5–2,5 м³/ч.
• Тип клапана: термостатический (реагирует на температуру) или электроприводной (управляется контроллером).
• Материал корпуса: латунь — стандарт, нержавеющая сталь — для агрессивных сред или повышенной долговечности.
• Дополнительные функции: наличие манометров, воздухоотводчиков, байпасов, возможности подключения внешних датчиков.

Монтаж и подключение

Установка насосной группы требует соблюдения строгой последовательности. Ошибка может привести к гидроударам, завоздушиванию или выходу оборудования из строя.

Пошаговая инструкция

1. Выберите место установки — рядом с коллектором тёплого пола, в легко доступном месте.
2. Убедитесь, что насос установлен по потоку (стрелка на корпусе совпадает с направлением движения теплоносителя).
3. Подключите подающую линию от котла к входу клапана (обозначено «H»).
4. Присоедините обратку от коллектора к входу насоса.
5. Выход смесительного узла подключите к подающей линии тёплого пола.
6. Заполните систему водой, удалите воздух через воздухоотводчик.
7. Настройте температуру на термоголовке и запустите насос.

Важно проверить герметичность всех соединений и убедиться, что насос работает без посторонних шумов. Первые 24 часа наблюдайте за системой: температура должна стабилизироваться, а давление — оставаться в норме.

Обслуживание и типичные неисправности

Насосная группа Zeissler рассчитана на длительную эксплуатацию — до 15 лет при условии регулярного обслуживания. Однако даже качественное оборудование может давать сбои.

Распространённые проблемы

• Насос не включается: проверьте питание, уровень воды в системе, не заклинил ли ротор (часто бывает после летнего простоя).
• Температура нестабильна: возможна неисправность термоголовки или загрязнение клапана. Разберите и промойте шток.
• Повышенный шум: причина — воздух в системе или износ подшипников насоса.
• Подтекание в соединениях: подтяните фитинги или замените уплотнительные кольца.

Рекомендации по обслуживанию

• Ежегодно перед отопительным сезоном проводите профилактический осмотр.
• Раз в 3 года меняйте прокладки и уплотнители.
• Очищайте фильтр-грязевик (если он установлен на входе).
• Для насосов с мокрым ротором — убедитесь, что вал свободно вращается после длительного простоя.

Экспертное мнение

Она также отмечает, что всё чаще клиенты выбирают модели с электронным управлением: «Интеграция с умным домом позволяет не только экономить до 15% энергии, но и получать уведомления о неисправностях. Например, если насос остановился, система сама отправит сигнал на телефон владельца.»

Вопросы и ответы

Заключение

Насосная группа Zeissler с трёхходовым смесительным клапаном — это надёжное и эффективное решение для современных систем отопления. Она обеспечивает точный контроль температуры, продлевает срок службы оборудования и повышает комфорт в доме. Благодаря модульной конструкции и качественным компонентам такие узлы легко монтируются и практически не требуют вмешательства в течение многих лет.

• Трёхходовой клапан обеспечивает точное смешивание теплоносителя для тёплого пола.
• Насосная группа Zeissler сочетает в себе качество, надёжность и простоту монтажа.
• Регулярное обслуживание продлевает срок службы узла до 15 лет и более.
• Интеграция с системами автоматики позволяет достичь максимальной энергоэффективности.
• Правильный выбор модели зависит от площади, типа котла и количества контуров.
