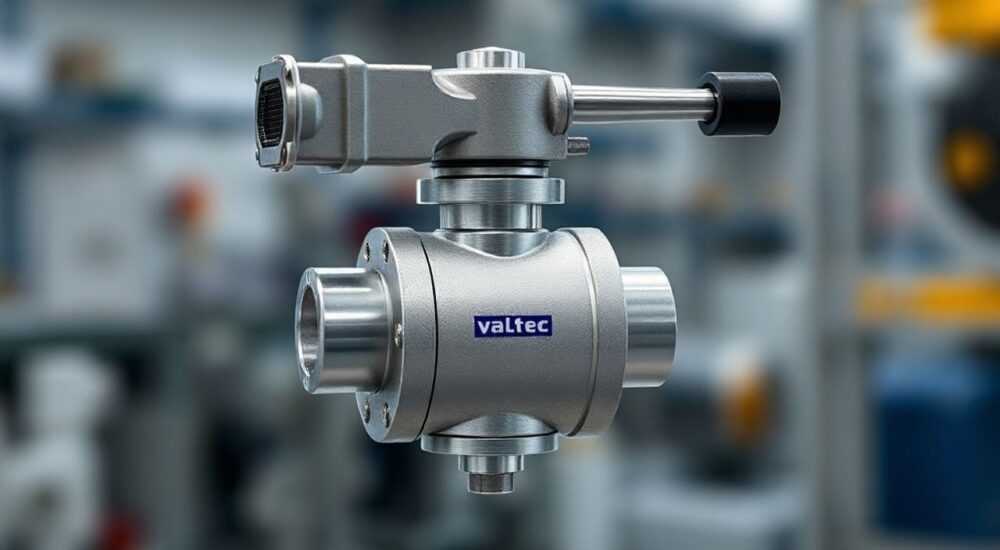

Смесительный клапан valtec

Смесительный клапан Valtec — это высокоточный узел, предназначенный для регулирования температуры теплоносителя в системах отопления и теплых полов. Он смешивает горячую воду из подающей линии с остывшей из обратки, обеспечивая стабильную и безопасную температуру на выходе. Устройство особенно важно в низкотемпературных системах, где перегрев может привести к повреждению напольного покрытия или снижению комфорта. Благодаря надежной конструкции и точной термостатике, клапаны Valtec широко применяются как в частном домостроении, так и в многоквартирных комплексах.

Назначение и принцип работы смесительного клапана Valtec

Смесительный клапан Valtec играет ключевую роль в системах отопления, где требуется поддержание заданной температуры теплоносителя. Особенно актуален он в контурах водяного тёплого пола, где максимальная температура поверхности не должна превышать 27–30 °C. Прямое подключение к отопительному котлу, где вода может достигать 80–90 °C, приведёт к деформации ламината, плитки или паркета, а также создаст дискомфорт для жильцов.
Устройство работает по принципу динамического смешивания: через один патрубок поступает горячая вода из котла, через второй — остывший теплоноситель из обратного трубопровода. Внутри корпуса установлен шток с термочувствительным элементом, который автоматически регулирует соотношение потоков. При повышении температуры на выходе клапан ограничивает подачу горячей воды, увеличивая долю охлаждённой.
Такой подход позволяет поддерживать постоянную температуру вне зависимости от колебаний в основной системе. Это особенно важно при использовании конденсационных котлов, которые работают эффективнее в низкотемпературных режимах. Кроме того, клапан снижает нагрузку на циркуляционный насос и предотвращает резкие скачки давления.

Основные компоненты устройства

• Корпус из латуни — устойчив к коррозии и выдерживает давление до 10 бар.
• Термостатическая головка — реагирует на изменение температуры и управляет штоком клапана.
• Шток с уплотнением — перемещается в зависимости от показаний термоголовки, регулируя поток.
• Настроечная шкала — позволяет выставить желаемую температуру (обычно от 20 до 60 °C).
• Патрубки подключения — стандартные резьбовые соединения G½» или G¾», совместимые с большинством трубопроводов.

Работа клапана полностью автономна — не требует электропитания. Это делает его надёжным решением даже в условиях нестабильного электроснабжения. Однако современные модели могут оснащаться сервоприводами для дистанционного управления через комнатный термостат.

Виды смесительных клапанов Valtec: термостатические, трехходовые, сервоприводные

Valtec предлагает несколько модификаций смесительных клапанов, различающихся по принципу действия, типу управления и сфере применения. Правильный выбор зависит от типа системы отопления, наличия автоматики и бюджета проекта.

Наиболее распространённой считается трехходовая модель с термостатической головкой. Она проста в установке, надёжна и стоит относительно недорого. Головка Valtec RTL или аналогичная от Danfoss реагирует на температуру в подающей линии после смешения. При превышении порога — перекрывает доступ горячей воды.
Сервоприводные клапаны используются в системах «умный дом». Они управляются по сигналу от комнатного термостата, что позволяет поддерживать разную температуру в разных помещениях. Например, ночью в спальне можно снизить нагрев, а днём — повысить в детской. Такие решения повышают энергоэффективность на 15–20%.

Отличия по конструкции

• L-образный (угловый) — компактный, удобен при ограниченном пространстве.
• T-образный (проходной) — минимальное гидравлическое сопротивление, подходит для мощных систем.
• С преднастройкой — позволяет ограничить максимальную температуру, предотвращая ошибки при настройке.

Выбор формы влияет на удобство монтажа и гидравлические характеристики. Для коллекторных шкафов чаще берут L-образные модели, чтобы сэкономить место.

Как выбрать смесительный клапан Valtec: ключевые параметры

Выбор смесительного клапана — не просто вопрос цены или бренда. Нужно учитывать технические характеристики, совместимость с системой и условия эксплуатации. Ошибка может привести к недогреву, перерасходу топлива или преждевременному выходу из строя оборудования.
Первое, на что обращают внимание — пропускная способность (Kv). Этот параметр показывает, сколько кубометров воды в час может пройти через клапан при перепаде давления 1 бар. Для контура тёплого пола площадью до 100 м² достаточно Kv = 2,5–3,5. При большей площади нужен клапан с Kv ≥ 4,0.
Второй важный фактор — диаметр подключения. У Valtec стандарт — G½» и G¾». Если диаметр коллектора ¾», а клапан ½», возникнет узкое место, что снизит эффективность. Лучше использовать переходники или выбирать модель в соответствии с системой.
Третий критерий — тип термоголовки. Есть модели с механической настройкой (поворот ручки) и цифровой (с дисплеем). Цифровые позволяют точнее выставлять температуру, но чувствительны к влаге. Для ванных комнат и подвалов предпочтительнее механические.

Чек-лист выбора

1. Определите суммарную нагрузку системы (мощность котла, площадь обогрева).
2. Проверьте диаметр коллектора и трубопроводов.
3. Выберите тип управления: ручной, термостатический или сервопривод.
4. Уточните диапазон регулировки температуры (например, 30–50 °C).
5. Убедитесь, что клапан рассчитан на рабочее давление вашей системы (до 10 бар).

Не забывайте про климат. В регионах с суровыми зимами (Сибирь, Дальний Восток) лучше брать клапаны с запасом по пропускной способности — на случай экстремальных морозов.

Монтаж и настройка смесительного клапана: пошаговая инструкция

Правильный монтаж — залог долгой и стабильной работы. Даже самый дорогой клапан будет работать некорректно, если его установить «как получилось». Рассмотрим процесс на примере типовой системы тёплого пола с коллектором Valtec.

Подготовка к установке

• Перекройте подачу и обратку отопления.
• Слейте воду из системы, чтобы избежать протечек.
• Подготовьте инструмент: разводной ключ, паклю или ФУМ-лента, уровень, ключ для затяжки.
• Проверьте комплектацию: клапан, термоголовка, переходники (при необходимости).

Клапан устанавливается на подающей линии перед коллектором. Обязательно соблюдайте направление потока — стрелка на корпусе должна указывать в сторону потребителя.

Пошаговый алгоритм

1. Наверните клапан на подающий патрубок коллектора, используя паклю для герметизации.
2. Подключите подающую линию от котла к соответствующему входу (обычно маркирован «H»).
3. Подключите линию смешанной воды к выходу клапана (маркировка «M»).
4. Присоедините термостатическую головку к штоку, повернув до щелчка.
5. Выставьте желаемую температуру по шкале (например, 45 °C).
6. Откройте вентили, заполните систему водой, удалите воздух через краны Маевского.

После запуска проверьте работу: через 15–20 минут температура на выходе должна стабилизироваться. Используйте бесконтактный термометр для контроля.

Частые ошибки при установке и эксплуатации: как их избежать

Даже опытные монтажники допускают просчёты. Вот самые распространённые:

• Установка без фильтра грубой очистки — грязь блокирует шток, клапан перестаёт регулировать. Решение: всегда ставьте Y-образный фильтр перед клапаном.
• Неправильная ориентация термоголовки — если она направлена вверх, внутри скапливается воздух, и сенсор работает некорректно. Правильно — горизонтально или под углом вниз.
• Игнорирование преднастройки — без балансировки контуров один клапан может перегружаться, а другой — простаивать.
• Подключение к системе с высоким давлением — при превышении 6 бар возможны протечки. Контролируйте давление манометром.

Ещё одна ошибка — использование клапана вместо насоса. Некоторые пытаются регулировать температуру, перекрывая поток, но это нарушает циркуляцию. Смесительный клапан должен работать в паре с циркуляционным насосом.

Эксплуатация и обслуживание: срок службы и профилактика

Средний срок службы смесительного клапана Valtec — 10–15 лет. При этом термоголовка может потребовать замены уже через 5–7 лет, особенно в агрессивной среде (высокая жесткость воды, хлор).
Регулярное обслуживание включает:

• Ежегодная проверка герметичности соединений.
• Очистка фильтра грубой очистки перед отопительным сезоном.
• Проверка хода штока — он должен двигаться плавно, без заеданий.
• Калибровка термоголовки — сравнение показаний с эталонным термометром.

При длительном простое (летом) рекомендуется оставлять клапан в открытом положении, чтобы уплотнения не «прикипели». Раз в два года — проводите профилактическую промывку системы.

Экспертное мнение: практика использования в реальных проектах

В одном из проектов в Подмосковье клиент пожаловался на холодный пол. Диагностика показала: установлен клапан Kv=2,5 на систему 120 м². Расчётная пропускная способность — минимум 4,0. После замены проблема исчезла. Это подтверждает: нельзя «подбирать на глаз».

Вопросы и ответы

Заключение

Смесительный клапан Valtec — это не просто элемент системы отопления, а ключевой механизм, обеспечивающий комфорт, безопасность и энергоэффективность. Его правильный выбор и монтаж напрямую влияют на микроклимат в доме и срок службы напольных покрытий.
Главное — подходить к делу системно: рассчитать нагрузку, подобрать параметры, не экономить на фильтрах и автоматике. Современные решения от Valtec позволяют создавать гибкие, адаптивные системы, которые работают годами без сбоев.

• Клапан необходим для стабилизации температуры в тёплых полах и низкотемпературных системах.
• Выбирайте по пропускной способности (Kv), диаметру и типу управления.
• Обязательно устанавливайте фильтр и циркуляционный насос.
• Регулярное обслуживание продлевает срок службы до 15 лет.
• Для умных домов предпочтительны сервоприводные модели с дистанционным управлением.
