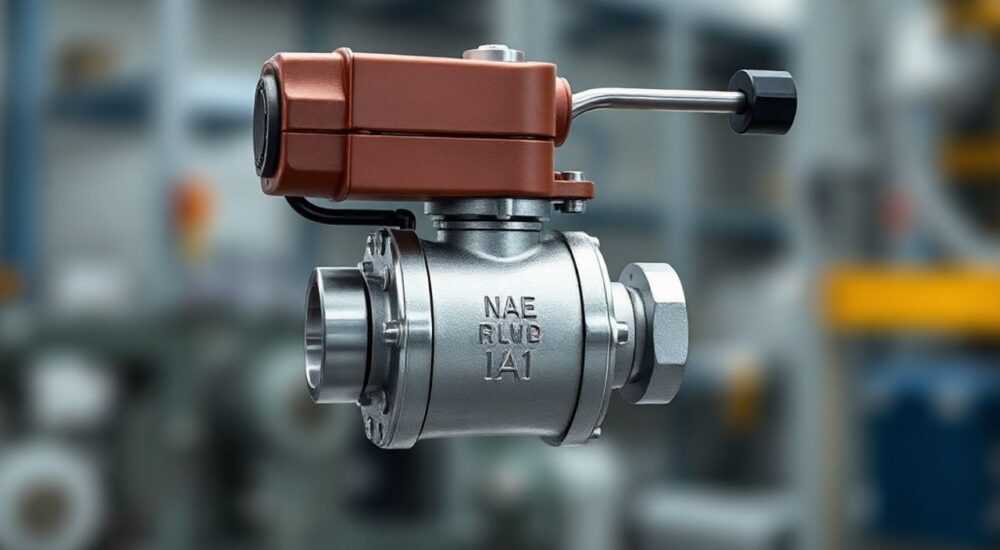

Привод смесительного клапана

Привод смесительного клапана — это устройство, управляющее подачей теплоносителя в системах отопления, обеспечивая точное регулирование температуры за счёт изменения пропорций горячей и холодной воды. Он играет ключевую роль в поддержании комфортного микроклимата, повышении энергоэффективности и продлении срока службы оборудования. От правильного выбора, настройки и обслуживания привода зависит стабильность работы всей отопительной системы.

Привод смесительного клапана автоматически регулирует температуру теплоносителя, предотвращая перегрев и снижая расход топлива. Для надёжной работы выбирайте электропривод с плавным ходом и совместимый с вашим типом клапана.

Содержание статьи:

Что такое привод смесительного клапана
Типы приводов: электрические, термостатические и ручные
Как работает привод: принцип управления и взаимодействие с клапаном
Как выбрать правильный привод: критерии и совместимость
Ключевые параметры выбора
Совместимость с автоматикой
Установка и настройка привода: пошаговая инструкция
Настройка термостата
Распространённые ошибки при эксплуатации и способы их устранения
Профилактика
Эксплуатация и обслуживание: срок службы и профилактика
Новые технологии и умные решения в управлении клапанами
Экспертное мнение
Вопросы и ответы
Заключение

Что такое привод смесительного клапана

Привод смесительного клапана — это исполнительное устройство, которое открывает или закрывает клапан в зависимости от сигналов от датчиков или контроллера. Он используется в системах отопления, вентиляции и кондиционирования для регулирования температуры теплоносителя, поступающего в контуры напольного отопления, радиаторы или бойлеры. Без привода клапан остаётся в фиксированном положении, что исключает возможность автоматического контроля.

Основная задача привода — изменять степень открытия штока клапана, позволяя смешивать потоки с разной температурой. Это особенно важно в низкотемпературных системах, таких как тёплые полы, где прямое подключение к котлу может привести к повреждению покрытий. Привод обеспечивает подачу теплоносителя строго заданной температуры, оптимальной для конкретного контура.

Устройства могут управляться по-разному: от простых термостатических элементов до цифровых контроллеров с Wi-Fi. Современные решения позволяют интегрировать приводы в «умный дом», настраивая расписание нагрева, получая уведомления о неисправностях и управляя системой удалённо через мобильное приложение.

Полезно знать: Привод не генерирует тепло — он лишь регулирует его распределение. Его эффективность зависит от правильной настройки и согласованности с другими компонентами системы.

Типы приводов: электрические, термостатические и ручные

Существует три основных типа приводов, различающихся по принципу действия, уровню автоматизации и сфере применения. Выбор зависит от требований к комфорту, бюджета и сложности системы отопления.

Электрические приводы — самые распространённые в современных системах. Работают от 230 В или 24 В, управляются комнатными термостатами или погодозависимыми контроллерами. Обеспечивают плавное или шаговое регулирование, поддерживают модуляцию (плавное изменение хода).
Термостатические приводы — реагируют на температуру окружающей среды или теплоносителя. Внутри находится сильфон с термочувствительной жидкостью, которая расширяется при нагреве и давит на шток. Не требуют питания, но менее точны и медленнее реагируют.
Ручные приводы — механические устройства, настройка которых выполняется вручную. Используются в простых системах, где нет необходимости в автоматике. Недостаток — отсутствие адаптации к изменению условий.

Тип привода	Питание	Точность	Цена	Область применения
Электрический	230 В / 24 В	Высокая	Средняя – высокая	Тёплые полы, многоконтурные системы
Термостатический	Без питания	Средняя	Низкая – средняя	Радиаторы, бойлеры ГВС
Ручной	Нет	Низкая	Низкая	Временные схемы, тестирование

«Для систем с тёплыми полами однозначно рекомендую электроприводы с плавным ходом. Они обеспечивают стабильную температуру и минимизируют износ трубок.» — Алексей Миронов, инженер-теплотехник, 12 лет опыта

Как работает привод: принцип управления и взаимодействие с клапаном

Привод соединяется с корпусом смесительного клапана через стандартное резьбовое соединение (чаще всего M30x1.5). При получении сигнала он перемещает шток, изменяя соотношение горячего и холодного потоков. Клапан может быть трёхходовым или четырёхходовым, в зависимости от схемы обвязки.

В электрических приводах используется двигатель постоянного тока или синхронный мотор. При подаче напряжения вал начинает вращаться, преобразуя движение в линейное усилие через червячную передачу. Ход штока составляет от 2,5 до 5,5 мм, а время полного открытия — от 90 до 180 секунд. Быстрые приводы могут работать за 30–60 секунд, но они чаще применяются в промышленных системах.

Управление осуществляется по двум основным схемам:

On/Off (вкл/выкл) — привод полностью открывается или закрывается при достижении порога температуры. Подходит для простых систем, но вызывает температурные колебания.
Модулирующий (плавное регулирование) — привод занимает промежуточные положения в зависимости от сигнала 0–10 В, 4–20 мА или ШИМ. Обеспечивает плавное изменение температуры и высокий комфорт.

Полезно знать: Модулирующие приводы совместимы только с соответствующими контроллерами. Перед покупкой убедитесь, что ваш термостат поддерживает аналоговый выход.

Как выбрать правильный привод: критерии и совместимость

Выбор привода — ответственный этап, от которого зависит надёжность и эффективность всей системы. Ошибки на этом этапе приводят к перегреву, шуму, износу оборудования и увеличению расходов на энергоресурсы.

Ключевые параметры выбора

Тип клапана — привод должен подходить по резьбе и конструкции. Наиболее распространены модели для клапанов Esbe, Herz, Danfoss, Broen. Уточняйте марку и модель при покупке.
Ход штока — должен соответствовать ходу клапана. Стандарт — 2,5 мм, 5,5 мм. Несоответствие приведёт к неполному открытию или заклиниванию.
Напряжение питания — 230 В (бытовые) или 24 В (промышленные, безопасные в ванных). Последние требуют блока питания.
Тип управления — On/Off или модулирующий. Для тёплых полов предпочтителен второй вариант.
Время хода — чем дольше ход, тем плавнее регулирование. Оптимально — 150–180 секунд.

Совместимость с автоматикой

Привод должен «понимать» сигналы от термостата. Например, если термостат выдаёт импульсный сигнал, а привод рассчитан на постоянное напряжение — система работать не будет. Проверяйте технические характеристики обоих устройств.

«Перед покупкой сфотографируйте старый привод и клапан. Консультант в магазине быстро подберёт аналог или апгрейд.» — Сергей Ковалёв, менеджер по продажам HVAC-оборудования

Установка и настройка привода: пошаговая инструкция

Правильная установка — залог долгой и бесперебойной работы. Даже самый дорогой привод выйдет из строя при неправильном монтаже.

Отключите подачу теплоносителя и сбросьте давление в системе.
Снимите заглушку или старый привод с клапана.
Нанесите фиксирующий состав (при необходимости) на резьбу и аккуратно наверните привод по часовой стрелке.
Убедитесь, что шток вошёл в зацепление. При первом включении привод должен сам найти начальное положение (функция самонастройки).
Подключите провода согласно схеме: фаза, ноль, при наличии — управляющий сигнал.
Включите питание и проверьте работу: привод должен плавно открыться и закрыться.

Настройка термостата

Установите желаемую температуру в помещении (например, 22 °C).
Настройте гистерезис (допустимое отклонение) — обычно 0,5 °C.
Если используется погодозависимая автоматика, задайте график подачи тепла в зависимости от уличной температуры.

Полезно знать: После установки привода в течение первых 24 часов возможны небольшие колебания температуры. Это нормально — система выходит на рабочий режим.

Распространённые ошибки при эксплуатации и способы их устранения

Даже качественное оборудование может работать некорректно из-за типичных ошибок монтажа и настройки.

Привод не двигается — проверьте питание, целостность проводов, наличие команды от термостата. Возможна блокировка штока — попробуйте вручную провернуть механизм.
Шум в клапане — часто возникает при слишком быстром открытии/закрытии. Увеличьте время хода или замените на привод с плавным ходом.
Температура нестабильна — причина может быть в неправильной уставке термостата, отсутствии датчика пола или несоответствии мощности контура.
Привод греется — допустимый нагрев до 40 °C. Если корпус сильно горячий — вероятна перегрузка или заклинивание.

Профилактика

Рекомендуется раз в 6–12 месяцев выполнять тестовое открытие/закрытие привода, чтобы избежать залипания штока. В системах с жёсткой водой — проводить промывку контуров для предотвращения образования накипи на седле клапана.

Эксплуатация и обслуживание: срок службы и профилактика

Средний срок службы качественного электропривода — 5–7 лет. Термостатические могут служить до 10 лет, но со временем теряют точность. Факторы, влияющие на ресурс: качество воды, частота циклов, условия эксплуатации.

Регулярное обслуживание включает:

Визуальный осмотр на предмет протечек, следов коррозии.
Проверка надёжности электрических соединений.
Тестирование реакции на команды термостата.
Очистка корпуса от пыли и влаги.

«Если привод стоит более 5 лет и вы заметили, что температура стала «плавать», — самое время его заменить. Профилактическая замена обойдётся дешевле, чем ремонт системы из-за перегрева.» — Анна Петрова, сервисный инженер, компания «ТеплоСфера»

Новые технологии и умные решения в управлении клапанами

Современные приводы всё чаще оснащаются цифровыми интерфейсами и возможностью интеграции в умные дома. Появились модели с Bluetooth, Wi-Fi и поддержкой протоколов Modbus, KNX, BACnet.

Например, приводы с функцией самодиагностики могут сообщать о:

Заклинивании штока
Обрыве цепи
Превышении температуры
Низком уровне сигнала

Некоторые бренды предлагают облачные платформы, где можно отслеживать потребление энергии, настраивать графики и получать push-уведомления. Такие решения особенно актуальны для больших коттеджей и коммерческих объектов.

Полезно знать: Умные приводы могут экономить до 15% энергии по сравнению с классическими моделями благодаря точному прогнозированию нагрузки.

Экспертное мнение

«За последние годы произошёл серьёзный прорыв в энергоэффективности систем отопления. Сегодня привод — это не просто исполнительное устройство, а элемент интеллектуальной сети. Мы видим рост спроса на решения с автономной адаптацией: привод сам анализирует поведение пользователя и корректирует работу. Это будущее, которое уже здесь.» — Дмитрий Смирнов, руководитель лаборатории HVAC-технологий, НИУ МЭИ

Вопросы и ответы

Можно ли установить электропривод вместо термостатического?

Да, если клапан совместим по размеру и резьбе. Однако потребуется подвести питание и установить термостат. Убедитесь, что клапан рассчитан на частые циклы.

Почему привод постоянно работает, не отключаясь?

Возможно, термостат не получает сигнал от датчика или установленная температура недостижима. Проверьте датчик пола, настройки и герметичность контура.

Нужен ли привод на каждом контуре тёплого пола?

Да, каждый контур должен регулироваться отдельно. Это обеспечивает равномерный прогрев и предотвращает перегрев отдельных зон.

Что делать, если привод не до конца закрывается?

Проверьте, не деформирован ли шток, нет ли посторонних частиц в клапане. Возможно, требуется калибровка или замена уплотнителей.

Какой привод лучше для дома с маленькими детьми?

Рекомендуются модели с питанием 24 В — они безопаснее. Дополнительно — приводы с защитой от блокировки и функцией ограничения максимальной температуры.

Заключение

Привод смесительного клапана — важнейший элемент современной системы отопления, отвечающий за комфорт, безопасность и энергоэффективность. Его правильный выбор, установка и настройка позволяют избежать перегрева, снизить расходы на отопление и продлить срок службы оборудования.

Автоматизация процессов регулирования температуры — не роскошь, а необходимость в условиях растущих цен на энергоресурсы. Инвестиции в качественный привод и автоматику быстро окупаются за счёт экономии и повышения качества жизни.

Для тёплых полов предпочтительны электроприводы с плавным ходом и модулирующим управлением.
Совместимость привода с клапаном и термостатом — обязательное условие стабильной работы.
Регулярное обслуживание предотвращает отказы и продлевает срок службы устройства.
Умные приводы открывают новые возможности по управлению и энергосбережению.
При выборе ориентируйтесь на репутацию бренда, отзывы и поддержку сервиса.
