Трехходовой смесительный клапан с выносным датчиком

Трехходовой смесительный клапан с выносным датчиком — это устройство, обеспечивающее точное регулирование температуры теплоносителя в системах отопления за счёт автоматического смешивания горячей и охлаждённой воды. Оно особенно эффективно в котельных установках, теплых полах и сложных контурах, где требуется стабильная и безопасная температура. Главная рекомендация: выбирайте клапан с выносным термодатчиком для высокой точности управления и интеграции с современными системами автоматики.

В условиях растущих требований к энергоэффективности и комфорту в зданиях системы отопления становятся всё более сложными и умными. Одним из ключевых элементов таких систем является трехходовой смесительный клапан с выносным датчиком температуры. Он позволяет точно регулировать температуру теплоносителя, поступающего в контур, например, водяного теплого пола или низкотемпературного радиаторного отопления, предотвращая повреждение покрытий и обеспечивая комфортную эксплуатацию. Устройство работает в связке с термостатом или погодозависимым контроллером, что делает его незаменимым в современных энергосберегающих решениях.

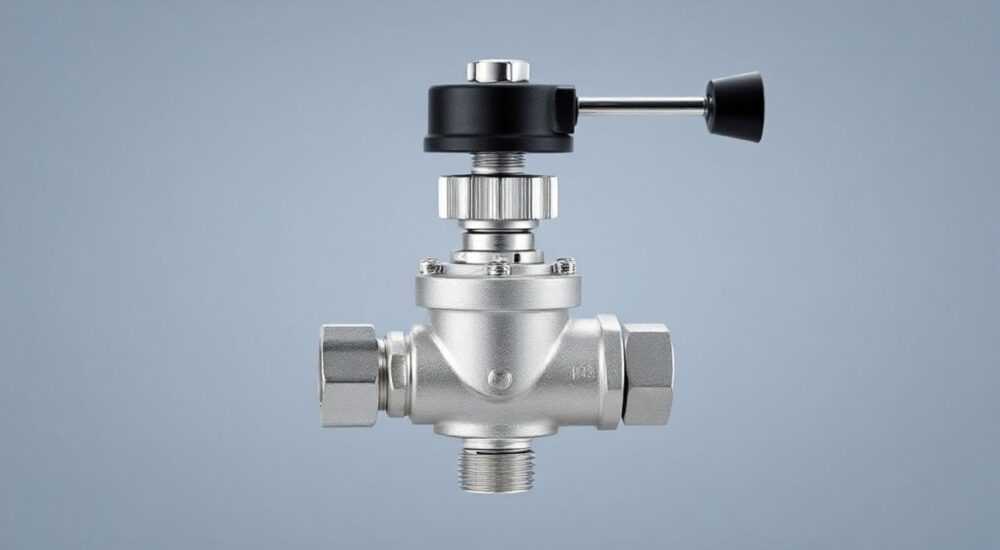

Что такое трехходовой смесительный клапан

Трехходовой смесительный клапан — это запорно-регулирующая арматура, предназначенная для смешивания двух потоков жидкости с разной температурой в один выходной поток. Устройство имеет три патрубка: два входа (горячий и холодный теплоноситель) и один общий выход. В отличие от двухходового клапана, который только перекрывает поток, трехходовой способен плавно изменять пропорции смешивания, что обеспечивает стабильную температуру на выходе.
Клапан может работать в режиме смешения или разделения потока, но в системах отопления чаще используется первый вариант. Например, от котла поступает вода при 80 °C, а в контур тёплого пола нужно подавать не более 45 °C. Клапан берёт часть горячего теплоносителя и смешивает её с остывшей водой из обратки, добиваясь нужного значения. Это предотвращает перегрев напольного покрытия и снижает износ оборудования.
Работой клапана управляет термоголовка или сервопривод, который получает сигнал от датчика температуры. При использовании встроенного датчика регулировка происходит на основе температуры теплоносителя в самом корпусе клапана. Однако такой подход менее точен, особенно если клапан установлен далеко от зоны контроля.

Как работает клапан с выносным датчиком

Выносной датчик температуры — это термочувствительный элемент, расположенный не на корпусе клапана, а в зоне, где необходимо контролировать температуру. Чаще всего он устанавливается на подающей трубе после смесительного узла или прямо в контуре тёплого пола. Датчик передаёт данные на контроллер, который, в свою очередь, отправляет команду сервоприводу изменить положение штока клапана.
Процесс работы можно описать так:

• Датчик фиксирует текущую температуру теплоносителя.
• Контроллер сравнивает её с заданным значением (например, 42 °C).
• Если температура ниже нормы — сервопривод открывает доступ к горячему потоку.
• Если выше — увеличивает долю охлаждённой воды из обратки.

Такой цикл повторяется постоянно, обеспечивая погрешность регулирования в пределах ±0,5–1 °C. Это особенно важно для систем с чувствительными материалами — паркета, ламината или плитки, которые могут деформироваться при резких перепадах.

Преимущества использования выносного датчика

Интеграция выносного датчика в систему с трехходовым клапаном даёт ряд существенных преимуществ:

• Точность регулирования. Температура контролируется непосредственно в рабочей зоне, а не на корпусе клапана, что исключает влияние внешних факторов.
• Гибкость монтажа. Клапан можно устанавливать в удобном месте (например, в коллекторном шкафу), а датчик — в наиболее критичной точке контура.
• Совместимость с автоматикой. Большинство выносных датчиков работают с цифровыми контроллерами, поддерживающими погодозависимое регулирование и программирование графиков.
• Энергоэффективность. Благодаря точному управлению снижается расход топлива на 10–15%, особенно в частных домах с переменной нагрузкой.

Кроме того, использование выносного датчика продлевает срок службы всей системы. Постоянные скачки температуры — одна из главных причин выхода из строя насосов, труб и теплообменников. Автоматическое поддержание оптимального режима минимизирует термические напряжения.

Критерии выбора клапана

При подборе трехходового смесительного клапана с выносным датчиком важно учитывать несколько ключевых параметров:

1. Пропускная способность (Kv). Характеризует объём воды в кубометрах, который клапан пропускает за час при перепаде давления 1 бар. Значение должно соответствовать гидравлическому расчёту системы.
2. Тип присоединения. Резьбовое (G½», G¾», DN20 и т.д.) или фланцевое. Для бытовых систем чаще используют резьбовые соединения.
3. Материал корпуса. Латунь — стандарт для большинства моделей. Для промышленных применений возможны чугун или нержавеющая сталь.
4. Тип управления. Электропривод (сервопривод) с аналоговым (0–10 В, 4–20 мА) или цифровым интерфейсом (Modbus, BACnet).
5. Тип датчика. Аналоговый (NTC, Pt1000) или цифровой. NTC 10 кОм — самый распространённый вариант для бытовых систем.

Также стоит обратить внимание на наличие функции аварийного закрытия (fail-safe). При отключении питания сервопривод переводит клапан в безопасное положение — например, полностью перекрывает горячий поток, чтобы избежать перегрева.

Установка и подключение: пошаговая инструкция

Правильный монтаж — залог долгой и стабильной работы системы. Ниже приведён алгоритм установки трехходового клапана с выносным датчиком:

1. Определите место установки клапана — желательно после циркуляционного насоса и перед коллектором.
2. Убедитесь, что направление потока на корпусе клапана совпадает с направлением движения теплоносителя (стрелка на корпусе).
3. Подключите входы: А — от котла (горячий), В — от обратки (охлаждённый), АВ — к потребителю (смешанный поток).
4. Установите выносной датчик в гильзу на подающей трубе после клапана. Глубина погружения — до упора, контакт с металлом обязателен.
5. Подключите сервопривод к контроллеру согласно схеме (обычно 24 В постоянного тока).
6. Настройте контроллер: задайте целевую температуру, тип датчика, время реакции и гистерезис.
7. Проведите пробный запуск: проверьте герметичность, плавность хода штока и соответствие температуры на выходе заданной.

После запуска система должна пройти режим адаптации в течение 24–48 часов. За это время контроллер «научится» реагировать на изменения нагрузки и погодные условия.

Типичные ошибки при монтаже и эксплуатации

Несмотря на простоту конструкции, при установке и настройке часто допускаются ошибки, ведущие к нестабильной работе:

• Неправильная ориентация клапана. Установка «вверх ногами» нарушает работу термоголовки и может вызвать гидроудар.
• Отсутствие фильтра тонкой очистки. Механические частицы выводят из строя седло и шток.
• Негерметичное соединение датчика. Воздушная прослойка между датчиком и трубой искажает показания.
• Подключение к нестабильному источнику питания. Привод может «дрожать», что приводит к постоянным корректировкам и износу.
• Игнорирование настройки гистерезиса. Частые переключения сокращают срок службы сервопривода в 2–3 раза.

Ещё одна распространённая ошибка — отсутствие байпаса или дополнительного насоса в контуре. Если основной насос остановится, циркуляция в контуре прекратится, и клапан перестанет работать корректно.
