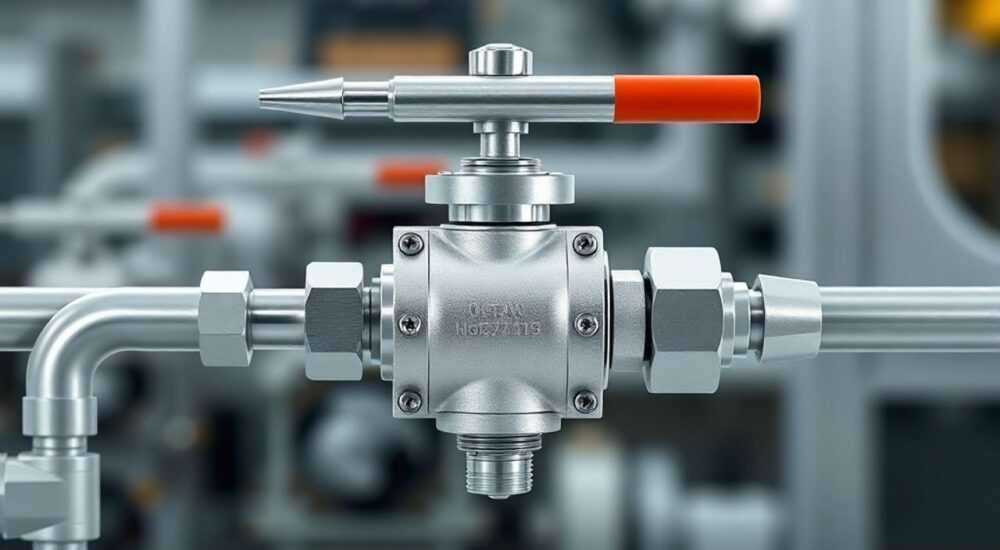

Работа трехходового смесительного клапана

Трехходовой смесительный клапан представляет собой важнейший элемент современных систем отопления и водоснабжения, который обеспечивает точное регулирование температуры теплоносителя. Этот компактный прибор стал незаменимым помощником как в частных домах, так и в промышленных установках, где требуется поддержание стабильного теплового режима. Интересно, что многие домовладельцы даже не подозревают о существовании этого устройства, продолжая бороться с перепадами температуры в системе отопления. А ведь именно трехходовой клапан может решить множество проблем, связанных с неравномерным прогревом помещений и повышенным расходом энергоресурсов.

Принцип работы и основные функции

Работа трехходового смесительного клапана основана на смешивании двух потоков жидкости с разной температурой для получения заданного температурного режима на выходе. Устройство имеет три патрубка: два входных и один выходной. Через первый патрубок поступает горячий теплоноситель, через второй — холодный, а на выходе получается смесь с необходимой температурой. Процесс регулирования осуществляется за счет изменения соотношения потоков.

• Поддержание постоянной температуры теплоносителя
• Защита системы от перегрева
• Оптимизация энергопотребления
• Предотвращение образования конденсата

Важно отметить, что эффективность работы клапана напрямую зависит от правильности его выбора и установки. Современные модели оснащаются различными типами приводов: термостатическими, электрическими или пневматическими, что расширяет возможности автоматизации процесса регулирования.

Классификация и технические характеристики

Существует несколько критериев классификации трехходовых смесительных клапанов. Рассмотрим основные типы в таблице ниже:

При выборе необходимо учитывать такие параметры, как диаметр условного прохода (DN), номинальное давление (PN), пропускная способность (Kv) и температурный диапазон рабочей среды. Специалисты рекомендуют выбирать клапан с запасом по пропускной способности примерно 20-30%.

Пошаговая инструкция по монтажу

Правильная установка трехходового смесительного клапана — залог его долговечной и эффективной работы. Рассмотрим основные этапы монтажа:

1. Подготовительные работы:

• Выбор подходящего места установки
• Проверка комплектации и целостности деталей
• Подготовка инструментов и материалов

2. Основной монтаж:

• Установка запорной арматуры до и после клапана
• Монтаж фильтров грубой очистки
• Собственно установка клапана согласно стрелкам на корпусе

3. Завершающие работы:

• Проверка герметичности соединений
• Подключение привода (при наличии)
• Гидравлические испытания системы

Важно помнить, что направление потока должно строго соответствовать маркировке на корпусе устройства. Нарушение этого правила может привести к некорректной работе всей системы.

Альтернативные решения и их сравнение

На рынке представлены различные варианты регулирующей арматуры. Рассмотрим основные альтернативы трехходовому смесительному клапану:

1. Двухходовые клапаны
   • Проще в установке
   • Менее эффективны при смешивании потоков
   • Ограниченная функциональность
2. Ручные балансировочные клапаны
   • Низкая стоимость
   • Отсутствие автоматизации
   • Требует постоянного контроля
3. Электронные смесители
   • Высокая точность регулирования
   • Значительно выше стоимость
   • Зависимость от электропитания

Трехходовой смесительный клапан занимает промежуточное положение между простыми механическими устройствами и сложными электронными системами, сочетая оптимальное соотношение цены и функциональности.

Экспертное мнение: практические рекомендации

Александр Петрович Кузнецов, инженер-теплотехник с 15-летним опытом работы в области систем отопления и водоснабжения, делится своим профессиональным взглядом:

«В своей практике я часто сталкиваюсь с ситуациями, когда неправильно подобранный или установленный трехходовой клапан становится причиной серьезных проблем в работе системы отопления. Особенно важно уделять внимание качеству теплоносителя — загрязненная вода может быстро вывести из строя даже самое надежное устройство.

Одним из показательных случаев было обслуживание коттеджа площадью 400 м², где изначально был установлен недостаточно мощный клапан. После замены на модель с большей пропускной способностью и установкой дополнительных фильтров система заработала стабильно, а расход газа снизился на 15%. Поэтому всегда рекомендую делать запас по производительности и не экономить на предварительной очистке теплоносителя.»

Частые вопросы по эксплуатации

• Как часто нужно обслуживать клапан?

  При нормальных условиях эксплуатации рекомендуется проводить профилактический осмотр каждые 6 месяцев. При наличии механических примесей в теплоносителе — каждые 3 месяца.

• Что делать при появлении шума?

  Шум обычно указывает на наличие воздуха в системе или неправильную настройку. Необходимо проверить работу воздухоотводчиков и отрегулировать положение штока.

• Можно ли использовать клапан без привода?

  Да, возможна работа в ручном режиме, но это значительно снижает точность регулирования и требует постоянного контроля.

Перспективы развития технологии

Современные тенденции развития трехходовых смесительных клапанов направлены на повышение энергоэффективности и интеграцию с умными системами управления. Внедрение цифровых технологий позволяет создавать устройства с возможностью удаленного мониторинга и управления через мобильные приложения.

Особый интерес представляют разработки в области материаловедения. Новые композитные материалы позволяют увеличить срок службы клапанов и снизить их вес. Также активно развиваются технологии производства миниатюрных клапанов для компактных систем отопления.

Важным направлением является создание энергонезависимых моделей с автономным питанием приводов, что особенно актуально для удаленных объектов.
