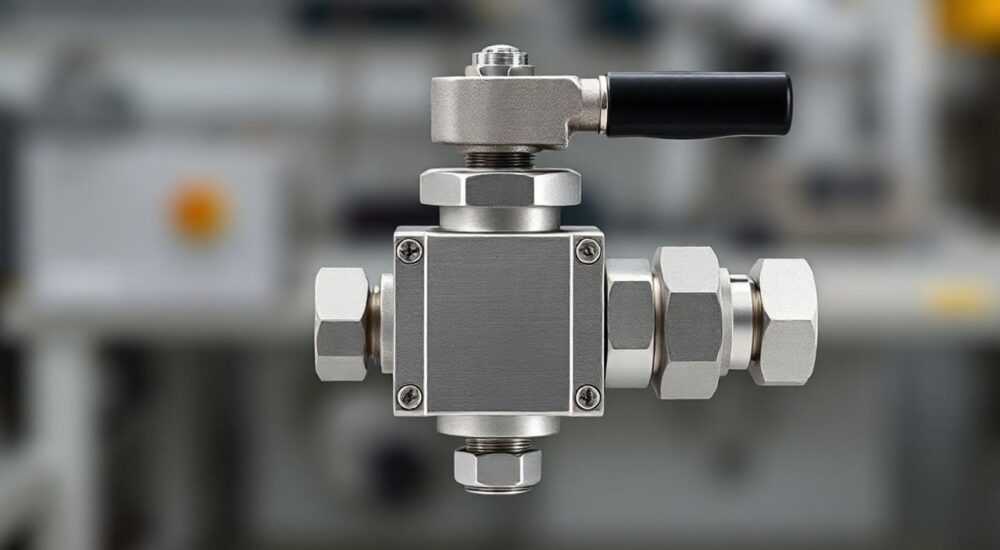

Регулировка трехходового смесительного клапана

Регулировка трехходового смесительного клапана — важный процесс, обеспечивающий стабильную температуру теплоносителя в системах отопления и ГВС. Неправильная настройка может привести к перегреву, снижению КПД котла или повреждению напольного покрытия при подключении к теплым полам. Главное правило: регулировка должна выполняться с учётом паспортных параметров оборудования и с помощью термометра, а не «на глаз».

Трехходовой смесительный клапан — это один из ключевых элементов современных систем отопления, позволяющий смешивать потоки горячей и охлаждённой воды для получения теплоносителя заданной температуры. Он широко применяется в схемах с тёплыми полами, бойлерами косвенного нагрева и при подключении нескольких контуров с разными температурными режимами. Без правильной регулировки такой клапан может работать неэффективно, вызывая колебания температуры, гидравлические шумы или преждевременный износ оборудования. Особенно чувствительны к качеству настройки системы с низкотемпературным отоплением, где перепад в 5–10 °C уже становится критичным.

Что такое трехходовой смесительный клапан и как он работает

Трехходовой смесительный клапан — это устройство с тремя патрубками, предназначенное для смешивания двух потоков жидкости (обычно горячего и холодного) с целью получения на выходе теплоносителя требуемой температуры. Один из патрубков подключается к подаче от котла, второй — к обратке системы, третий — к потребителю (например, к коллектору тёплого пола). Внутри клапана находится запорно-регулирующий механизм, который изменяет соотношение между горячим и остывшим потоками.

Принцип работы основан на управлении положением штока или заслонки, которое определяется либо вручную, либо с помощью термоголовки с термостатическим элементом. При увеличении температуры на входе от котла термоэлемент расширяется и частично перекрывает подачу горячей воды, открывая доступ к обратному потоку. Это позволяет автоматически поддерживать заданную температуру на выходе без участия человека.

Клапаны могут быть оснащены ручной регулировкой (в виде винта или шкалы), что позволяет установить желаемую температуру в диапазоне, указанном производителем (обычно от 20 до 60 °C). Некоторые модели совместимы с электроприводами, что даёт возможность дистанционного управления через комнатный термостат или систему умного дома.

Устройство и компоненты

Основные части трехходового клапана:

• корпус из латуни или нержавеющей стали с тремя резьбовыми или фланцевыми соединениями;
• внутренний шток с затвором (шариковый, плунжерный или поворотный тип);
• термостатический элемент (в моделях с автоматикой);
• регулировочная шкала или винт для ручной настройки температуры;
• заглушки или краны для технического обслуживания.

Качественные клапаны имеют маркировку PN25 (рабочее давление до 25 бар) и устойчивы к температуре до 110 °C, что делает их пригодными для большинства систем отопления.

Типы клапанов и схемы подключения

Трехходовые клапаны делятся на два основных типа: T-образные и L-образные, в зависимости от конфигурации внутреннего канала. T-образные чаще используются для смешивания, L-образные — для переключения потоков. Для систем отопления предпочтительны именно T-образные модели, так как они обеспечивают плавное смешивание.

По способу управления выделяют:

• ручные — регулировка осуществляется винтом, без автоматики;
• с термоголовкой — поддерживают заданную температуру автономно;
• с электроприводом — управляются внешним сигналом, часто в составе автоматизированной системы.

Наиболее распространены модели с термоголовкой, такие как Esbe, Honeywell, Herz или Oventrop. Они сочетают надёжность, простоту монтажа и приемлемую стоимость.

Популярные схемы подключения:

1. Клапан на подаче в тёплый пол: горячая вода от котла смешивается с остывшей из обратки, формируя поток с температурой 35–45 °C.
2. Подключение бойлера косвенного нагрева: клапан ограничивает температуру на входе, предотвращая перегрев бака.
3. Разделение контуров: один котёл обслуживает радиаторы (80 °C) и тёплые полы (40 °C) через два клапана.

Зачем нужна регулировка и когда её проводить

Регулировка трехходового клапана необходима для обеспечения комфортной и безопасной работы всей отопительной системы. Без неё возможны перегрев пола, образование конденсата в конденсационном котле, гидроудары или повышенный расход топлива. Особенно важно точно настроить клапан при первом запуске системы или после ремонта.

Основные причины для регулировки:

• изменение сезона — зимой требуется более высокая температура, летом — ниже;
• замена котла или коллектора — новые устройства могут иметь иные температурные характеристики;
• появление шума в трубах — признак некорректного смешивания;
• неравномерный прогрев полов — одна комната горячая, другая — прохладная;
• срабатывание защиты котла — например, блокировка из-за низкой температуры обратки.

Критически важно настроить клапан при использовании конденсационного котла. Эти агрегаты эффективны только при низкой температуре обратки (ниже 55 °C), чтобы пары воды в дымовых газах конденсировались. Если клапан не смешивает достаточно остывшую воду, котёл переходит в режим обычного газового, теряя до 10–12% КПД.

Пошаговая инструкция по регулировке клапана

Правильная регулировка требует минимального набора инструментов: двух термометров (лучше цифровых с щупами), отвёртки и времени. Работу нужно выполнять при работающем котле и циркуляционном насосе.

Шаг 1: Подготовка

• Отключите подачу горячей воды к потребителю, если это возможно.
• Установите термометры на подающую и обратную линии перед и после клапана.
• Убедитесь, что система заполнена и удалён воздух.
• Дайте системе поработать 20–30 минут для выхода на стабильный режим.

Шаг 2: Определение целевой температуры

Целевая температура зависит от типа потребителя:

• тёплый водяной пол — 35–45 °C;
• радиаторы — 70–80 °C;
• бойлер косвенного нагрева — 55–60 °C.

Для деревянных полов рекомендуется не выше 27 °C на поверхности, что соответствует 35–38 °C теплоносителя.

Шаг 3: Настройка термоголовки

• Найдите регулировочный винт или шкалу на термоголовке.
• Медленно вращайте винт по часовой стрелке — температура на выходе будет снижаться (больше холодной воды).
• Против часовой — повышаться (больше горячей).
• После каждого изменения ждите 5–10 минут, пока система стабилизируется.

Шаг 4: Контроль и корректировка

• Следите за температурой на выходе. Цель — достичь заданного значения с отклонением не более ±2 °C.
• Проверьте температуру обратки: она должна быть на 10–15 °C ниже подачи.
• При необходимости повторите регулировку.

Шаг 5: Фиксация результата

После достижения нужного режима:

• Зафиксируйте положение винта (если модель позволяет).
• Запишите установленное значение для будущих сверок.
• Проверьте работу системы в течение нескольких часов.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при настройке трехходового клапана. Вот самые частые:

Ошибка 1: Регулировка «на глаз»

Многие полагаются на ощущения («пол не должен быть слишком горячим») вместо термометра. Это приводит к перегреву или недогреву. Решение — всегда использовать измерительные приборы.

Ошибка 2: Игнорирование температуры обратки

Низкая температура обратки критична для конденсационных котлов. Если она выше 55 °C, котёл не конденсирует. Проверяйте оба параметра: подачу и обратку.

Ошибка 3: Неправильная ориентация клапана

Стрелка на корпусе должна указывать направление потока. Установка «вспять» нарушает работу термоэлемента и может привести к поломке.

Ошибка 4: Отсутствие балансировки контуров

Если в системе несколько потребителей, необходимо сначала отбалансировать расходы с помощью расходомеров, и только потом настраивать клапан.

Ошибка 5: Забытый воздух

Воздух в системе искажает показания и вызывает шум. Перед регулировкой обязательно спустите воздух через краны Маевского.

Экспертное мнение

Современные технологии позволяют интегрировать клапаны в системы BMS (Building Management System). Например, при помощи датчиков влажности и температуры можно предотвратить запотевание полов в ванной или автоматически снижать температуру в отсутствие людей. Такие решения особенно актуальны в загородных домах и элитной недвижимости.

Вопросы и ответы

Заключение

Регулировка трехходового смесительного клапана — это не просто техническая операция, а ключ к эффективной, безопасной и комфортной работе всей системы отопления. Правильно настроенный клапан защищает котёл от перегрева, продлевает срок службы напольного покрытия и снижает расход энергоресурсов. Особенно это важно в условиях роста цен на газ и электроэнергию.

• Всегда используйте термометры при регулировке — настройка «на глаз» неэффективна.
• Учитывайте тип котла: для конденсационного критична температура обратки.
• Проводите настройку после выхода системы на рабочий режим.
• Избегайте типичных ошибок: неправильной ориентации, игнорирования балансировки.
• Рассмотрите автоматизированные решения для повышения комфорта и экономии.
