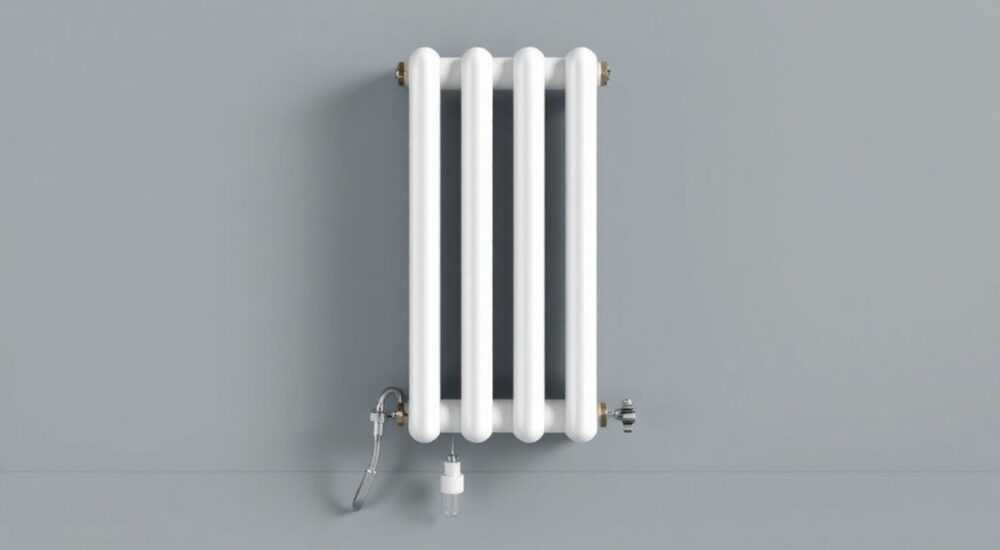

Радиатор отопления трубчатый вертикальный нижнее подключение

Радиатор отопления трубчатый вертикальный с нижним подключением — это современное решение для тех, кто ценит эстетику, компактность и высокую теплоотдачу в условиях ограниченного пространства. Такие модели идеально вписываются в интерьеры квартир и офисов, где важна минимальная заметность коммуникаций и чёткая линия дизайна. Они особенно актуальны при ремонте с заменой старых чугунных батарей, при монтаже в помещениях с низкими подоконниками или при использовании напольного отопления с теплыми полами. Главное преимущество — возможность скрыть трубы в полу или плинтусе, сохранив при этом эффективность обогрева.

Что такое трубчатый вертикальный радиатор с нижним подключением?

Трубчатый вертикальный радиатор — это отопительный прибор, состоящий из нескольких вертикальных стальных или алюминиевых труб, соединённых горизонтальными перемычками. Особенность модели с нижним подключением заключается в том, что подача и обратка подводятся снизу, а не сбоку или сверху, как в традиционных батареях. Это позволяет проложить трубы вдоль пола, скрыв их под плинтусом, в стяжке или в специальных каналах. Такой подход особенно актуален в современных интерьерах, где минимализм и «невидимость» инженерных решений становятся трендом.

Система работает по принципу естественной конвекции: нагретая вода поднимается по нижним трубкам, отдаёт тепло через поверхность, охлаждается и возвращается по верхней трубе обратно в систему. Некоторые модели оснащены внутренними перегородками — они увеличивают время пребывания теплоносителя внутри радиатора, повышая КПД. В отличие от панельных радиаторов, трубчатые имеют большую площадь теплообмена при меньшем объёме, что делает их более компактными и эффективными.

Преимущества и особенности конструкции

Главное преимущество вертикальных трубчатых радиаторов с нижним подключением — эстетика. Они не нарушают линию подоконника, не «загромождают» пространство и легко интегрируются в интерьеры в стиле лофт, скандинавский минимализм или современный хай-тек. Благодаря вертикальному расположению, такие радиаторы занимают меньше горизонтальной площади, что особенно ценно в узких комнатах или при установке под окнами с глубокими подоконниками.

Технически они отличаются высокой теплоотдачей на единицу площади. Например, радиатор высотой 1,8 м и шириной 10 см может обеспечить теплоотдачу до 1800 Вт — это сопоставимо с панельной батареей размером 60×80 см. При этом его вес значительно меньше, а срок службы — до 25 лет при правильной эксплуатации. Материалы — сталь с порошковым покрытием или алюминий с анодированием — обеспечивают устойчивость к коррозии и перепадам давления.

Особенностью является и возможность модульного расширения: некоторые производители предлагают добавлять секции вверху, увеличивая мощность без изменения габаритов в основании. Это удобно при реконструкции систем отопления, когда требуется увеличить теплоотдачу без замены всего прибора.

Как выбрать подходящую модель: ключевые критерии

Выбор радиатора — это баланс между мощностью, материалом, дизайном и совместимостью с вашей системой отопления. Первым шагом должен стать расчёт тепловой мощности. Для жилых помещений в среднем требуется 40–60 Вт на кубический метр. Если комната угловая, с большим окном или расположена на первом этаже — добавьте 20–30% запаса.

Второй критерий — материал. Стальные радиаторы дешевле, но требуют защиты от коррозии и не подходят для автономных систем с агрессивным теплоносителем. Алюминиевые — легче, быстрее нагреваются, но чувствительны к pH воды и гидроударам. Комбинированные модели (алюминий + сталь) — оптимальный вариант для централизованного отопления.

Третий параметр — рабочее давление. В многоквартирных домах давление может достигать 12–16 бар, особенно в период гидравлических испытаний. Выбирайте радиаторы с маркировкой «16 бар» или выше. Также обратите внимание на сертификаты: ISO 9001, EN 442-2 (европейский стандарт теплоотдачи), а также наличие гидравлических испытаний на заводе.

Четвёртый критерий — тип подключения. Убедитесь, что подводка именно нижняя (нижнее подключение), а не боковая. Некоторые производители предлагают универсальные модели, но для надёжности лучше брать модели с фиксированным нижним подключением. Также проверьте наличие термостатических клапанов и воздухоотводчиков — они продлевают срок службы и повышают комфорт.

Пошаговая установка и подключение

Монтаж трубчатого радиатора с нижним подключением требует точности, но не сложен при соблюдении технологии. Ниже — пошаговая инструкция:

1. Подготовьте место: снимите старый радиатор, очистите поверхность стены и пола. Убедитесь, что на полу есть отверстия для подводки труб (если нет — подготовьте штробы или используйте плинтусную систему).
2. Установите кронштейны: крепёж должен быть рассчитан на вес радиатора с водой (обычно 40–60 кг). Используйте анкерные болты в бетоне, дюбели в гипсокартоне — с учётом нагрузки.
3. Подключите трубы: подача и обратка подводятся снизу. Используйте фитинги с резьбой G 1/2” или G 3/4” — в зависимости от модели. Обязательно используйте уплотнительные кольца или лён с пастой.
4. Установите радиатор: аккуратно поднимите прибор и зафиксируйте на кронштейнах. Проверьте вертикальность уровнем — даже 2° перекоса могут нарушить циркуляцию.
5. Установите термоклапан и воздухоотводчик: клапан монтируется на подаче, воздухоотводчик — на верхней заглушке. Откройте краны медленно, чтобы не создать гидроудар.
6. Пробный запуск: заполните систему водой, проверьте на утечки, затем включите насос. Прогрейте радиатор — если верхние трубы не нагреваются, значит, есть воздух. Спустите его через кран.

Частые ошибки при монтаже и как их избежать

Самая распространённая ошибка — неправильный выбор подключения. Многие покупают радиаторы с «универсальным» подключением, но монтируют их как боковое, что снижает теплоотдачу на 30%. Другая частая ошибка — пренебрежение воздухоотводом. В вертикальных моделях воздух скапливается в верхней части, и без крана Маевского радиатор будет работать как «холодный столб».

Также ошибкой является установка на слабые кронштейны. Вес радиатора с водой может превышать 60 кг — если крепёж не рассчитан на такую нагрузку, он может оторваться от стены. Особенно опасно это в панельных домах с гипсокартонными перегородками.

Ещё одна типичная проблема — неправильный уклон труб. При нижнем подключении трубы должны быть проложены с уклоном 1–2° в сторону радиатора, иначе циркуляция нарушится. Не стоит использовать трубы меньшего диаметра — 20 мм — это минимум для однотрубных систем.

Уход и обслуживание

Трубчатые радиаторы требуют минимального ухода, но регулярность важна. Раз в год — перед отопительным сезоном — проводите визуальный осмотр: проверьте крепления, отсутствие подтёков, состояние воздухоотводчика. Не используйте агрессивные чистящие средства — они повреждают порошковое покрытие. Достаточно протирать влажной тканью с нейтральным моющим средством.

Если вы заметили, что радиатор стал холоднее, особенно в верхней части — это признак скопления воздуха. Спустите его через кран Маевского. Если проблема повторяется — возможно, в системе есть накипь или загрязнения. В таком случае рекомендуется промывка гидравлической системы.

Не забывайте о фильтрах. Установите магнитный фильтр на обратке — он улавливает металлические частицы, продлевая жизнь радиатору и насосу. В многоквартирных домах с централизованным отоплением это особенно актуально — вода часто содержит ржавчину и шлам.

Экспертное мнение

В её практике был случай, когда клиент установил радиатор с давлением 10 бар в доме с давлением 14 бар — через два месяца произошёл прорыв. После замены на модель с 16 бар и установки предохранительного клапана проблема исчезла. «Качество подключения — не роскошь, а необходимость», — подчёркивает эксперт.

Вопросы и ответы

Заключение

Трубчатый вертикальный радиатор с нижним подключением — это не просто модный аксессуар, а продуманное инженерное решение для современного жилья. Он сочетает в себе эстетику, эффективность и долговечность, решая ключевую проблему: как обогреть помещение, не нарушая дизайн. Особенно он ценен в условиях ограниченного пространства, при ремонте без демонтажа стен и в системах с тёплыми полами.

При выборе обращайте внимание на давление, материал и качество подключения. Не экономьте на креплениях и воздухоотводах — это гарантия безопасности. Регулярный уход и правильный монтаж продлят срок службы радиатора до 25 лет и более.

• Выбирайте радиаторы с рабочим давлением не менее 16 бар для многоквартирных домов.
• Нижнее подключение требует точного монтажа — уклон труб и наличие воздухоотводчика обязательны.
• Алюминий подходит для автономных систем, сталь — для централизованного отопления.
• Не закрывайте радиаторы шторами и экранами — это снижает теплоотдачу на 40%.
• Регулярная промывка и установка магнитного фильтра продлевают жизнь прибору на 5–7 лет.
