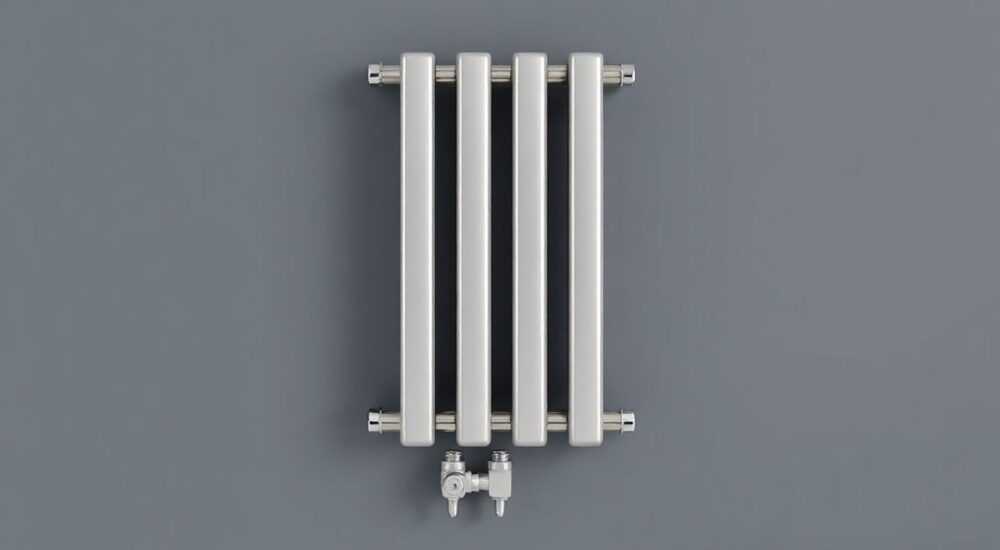

Радиатор стальной вертикальный с нижним подключением

Вертикальные стальные радиаторы с нижним подключением — это современное решение для систем отопления, сочетающее эстетику, эффективность и удобство монтажа. Они особенно востребованы в условиях скрытой разводки труб, когда коммуникации прокладываются под полом или в стене. Благодаря компактной форме и вертикальному расположению такие приборы оптимально используют пространство, обеспечивая равномерный прогрев помещения даже в сложных архитектурных планировках.

Что такое радиатор стальной вертикальный с нижним подключением

Стальной вертикальный радиатор с нижним подключением — это отопительный прибор, выполненный из листовой стали, устанавливаемый вдоль стены в вертикальном положении, где подвод теплоносителя осуществляется через патрубки, расположенные в нижней части корпуса. В отличие от традиционных горизонтальных батарей, такие устройства ориентированы на использование в современных системах отопления с закрытой прокладкой труб, что позволяет сохранить чистоту дизайна интерьера.
Такие радиаторы чаще всего изготавливаются методом сварки из двух или более стальных пластин, между которыми циркулирует вода или другой теплоноситель. Конструкция предусматривает наличие коллекторов внизу и наверху, а также ребристых поверхностей для увеличения теплоотдачи. Благодаря вертикальному исполнению они занимают минимальную площадь по ширине, что особенно актуально для узких коридоров, помещений с большими окнами или ограниченным пространством у стен.
Подключение снизу означает, что подача и обратка подводятся к радиатору с его нижнего торца — обычно через специальные штуцеры или угловые фитинги. Это позволяет спрятать трубы под полом, в плинтусах или в строительных нишах. Такое решение не только улучшает внешний вид, но и снижает риск механических повреждений коммуникаций.

Преимущества и недостатки

Выбирая отопительный прибор, важно взвесить все «за» и «против». У стальных вертикальных радиаторов с нижним подключением есть ряд весомых достоинств, но и некоторые ограничения.

Преимущества

• Компактность и дизайн. Вертикальная форма позволяет установить радиатор даже в самых узких местах — например, между дверью и стеной или под высоким окном. Современные модели выглядят как элемент интерьера: хромированные, матовые, с декоративными вставками.
• Скрытая прокладка труб. Нижнее подключение идеально сочетается с системами «теплый пол» и скрытой разводкой, что делает интерьер чище и современнее.
• Быстрый нагрев. Сталь имеет высокую теплопроводность, поэтому радиатор быстро выходит на рабочий режим и начинает отдавать тепло в помещение.
• Легкий вес. По сравнению с чугунными аналогами, стальные радиаторы весят значительно меньше, что упрощает транспортировку и монтаж.
• Высокая теплоотдача при малых габаритах. Благодаря развитой поверхности и конвекционным каналам, даже компактные модели обеспечивают достаточный обогрев.

Недостатки

• Чувствительность к гидроударам. Сталь менее устойчива к перепадам давления, чем чугун. В системах с нестабильным давлением возможны протечки.
• Ограниченный срок службы при плохом качестве теплоносителя. Агрессивная вода с высоким содержанием кислорода и примесей вызывает коррозию. Рекомендуется использовать только в замкнутых системах с подготовленным теплоносителем.
• Зависимость от давления в системе. Максимальное рабочее давление обычно составляет 6–10 бар, что может быть недостаточно для некоторых многоквартирных домов.
• Необходимость точного монтажа. При нижнем подключении важно правильно установить воздухоотводчик и обеспечить герметичность соединений.

Устройство и принцип работы

Стальной вертикальный радиатор представляет собой сборную конструкцию из нескольких сваренных между собой стальных панелей. Каждая панель — это две стальные листа, штампованные с образованием внутренних каналов для движения теплоносителя. В нижней части расположен входной и выходной патрубки, через которые вода поступает и уходит.
Принцип работы основан на комбинированной теплоотдаче: около 70% тепла передается за счет конвекции (нагрев воздуха, проходящего между ребрами), остальное — за счет инфракрасного излучения от нагретой поверхности. Вертикальное расположение усиливает естественную конвекцию: холодный воздух снизу затягивается внутрь, нагревается и поднимается вверх, создавая эффективный воздушный поток.
В моделях с нижним подключением теплоноситель подается в нижний коллектор, затем поднимается по внутренним каналам к верхней части радиатора. Чтобы избежать завоздушивания, в верхней части обязательно устанавливается кран Маевского или автоматический воздухоотводчик.

Как выбрать подходящую модель

Выбор радиатора зависит от множества факторов: типа системы отопления, площади помещения, дизайнерской концепции и бюджета. Вот ключевые параметры, на которые стоит обратить внимание.

1. Тепловая мощность

Мощность измеряется в ваттах (Вт) и должна соответствовать теплопотерям помещения. Ориентировочно: 100 Вт на 1 м² при высоте потолков до 3 м. Для точного расчета учитывайте количество окон, толщину стен, климатическую зону.

2. Рабочее давление

Для частного дома достаточно 6 бар. В многоквартирных домах давление может достигать 9–12 бар, поэтому выбирайте модели с запасом (не менее 10 бар).

3. Антикоррозийное покрытие

Ищите радиаторы с внутренним цинковым или полимерным покрытием. Это значительно продлевает срок службы, особенно в системах с некачественным теплоносителем.

4. Тип подключения

Убедитесь, что модель действительно предназначена для нижнего подключения. Некоторые радиаторы требуют установки специального комплекта (ниппель-переходник), который может идти в комплекте или продаваться отдельно.

5. Дизайн и цвет

Производители предлагают модели в белом, черном, сером, хроме и под заказ — в любом RAL-цвете. Выбор зависит от интерьера: минимализм, лофт, скандинавский стиль.

Монтаж и подключение

Правильная установка — залог долгой и безопасной эксплуатации. Вот пошаговая инструкция:

1. Подготовьте место. Очистите стену, проверьте ровность. Убедитесь, что трубы выведены точно по уровню.
2. Установите кронштейны. Используйте анкерные болты. Расстояние от пола до низа радиатора — не менее 10 см.
3. Подключите трубы. Используйте гибкие подводки с накидными гайками. Не перетягивайте — можно повредить резьбу.
4. Установите воздухоотводчик. Обязательно в верхнюю часть. Лучше — автоматический.
5. Запустите систему. Постепенно подавайте теплоноситель, следите за давлением и наличием протечек.

Типичные ошибки при монтаже

• Неправильная высота установки — слишком низко или слишком высоко.
• Отсутствие воздухоотводчика — приводит к шуму и снижению теплоотдачи.
• Перекос радиатора — нарушает циркуляцию и может вызвать течь.
• Использование неподходящих уплотнителей — паронит вместо термостойкой прокладки.

Обслуживание и уход

Стальные радиаторы не требуют сложного обслуживания, но регулярный уход продлит их жизнь.
Протирайте панели мягкой тканью один раз в месяц. Раз в год промывайте внутренние каналы, особенно если заметили снижение теплоотдачи. Используйте специальные нейтральные очистители, избегайте абразивов и кислот.
Перед началом отопительного сезона проверяйте:

• Целостность соединений;
• Работу воздухоотводчика;
• Давление в системе.

В открытых системах отопления (с расширительным баком) уровень кислорода выше — рекомендуется добавлять ингибиторы коррозии в теплоноситель.

Экспертное мнение

Вопросы и ответы

Заключение

Стальные вертикальные радиаторы с нижним подключением — это гармоничное сочетание функциональности, дизайна и технологичности. Они идеально подходят для современных интерьеров, где важна каждая деталь. Благодаря компактным размерам и возможности скрытого монтажа труб они становятся всё более популярным решением как в частном, так и в многоэтажном строительстве.
Однако важно помнить: успех эксплуатации зависит от правильного выбора, качественного монтажа и совместимости с системой отопления. Не экономьте на комплектующих и доверяйте установку профессионалам.

• Стальные вертикальные радиаторы экономят пространство и улучшают дизайн интерьера.
• Нижнее подключение требует точного монтажа и обязательной установки воздухоотводчика.
• Выбирайте модели с антикоррозийным покрытием и подходящим рабочим давлением.
• Регулярное обслуживание и промывка продлевают срок службы.
• Для централизованного отопления рекомендуются усиленные модели проверенных брендов.
