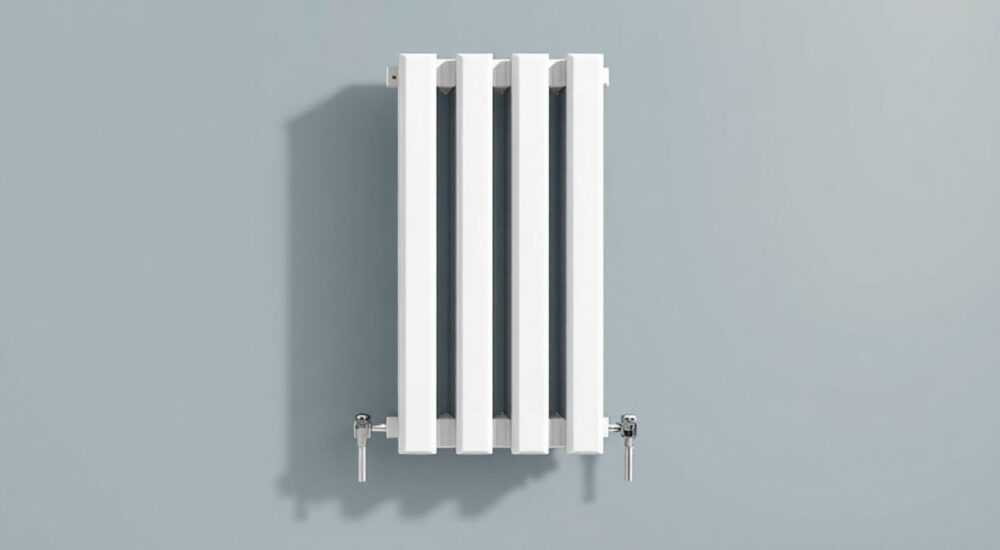

Вертикальный радиатор боковое подключение

Вертикальный радиатор с боковым подключением — это популярное решение для эффективного отопления помещений с ограниченным пространством. Такие приборы сочетают эстетику, компактность и высокую теплоотдачу, особенно если правильно спроектирована система подключения. Боковое подключение подразумевает подвод теплоносителя к верхнему или нижнему патрубку с одной из сторон радиатора, что требует грамотного монтажа для минимизации потерь тепла.

Сегодня такие радиаторы всё чаще выбирают не только для частных домов, но и в городские квартиры — благодаря их способности гармонично вписываться в современные интерьеры. Они особенно актуальны в узких коридорах, ванных комнатах, возле панорамных окон или в помещениях, где горизонтальные модели просто не помещаются. Однако эффективность системы во многом зависит от типа подключения: боковое, диагональное или нижнее. В этой статье мы подробно разберём особенности бокового подключения, его плюсы и риски, а также дадим практические рекомендации по установке, выбору и эксплуатации.

Особенности вертикальных радиаторов с боковым подключением

Вертикальные радиаторы отличаются от классических горизонтальных формой и ориентацией секций. Теплоноситель движется по трубкам сверху вниз или снизу вверх, создавая конвективный поток, который быстро нагревает воздух в помещении. Боковое подключение означает, что подача и обратка подключены к патрубкам на одной стороне батареи — обычно оба соединения находятся сверху и снизу с левой или правой стороны.

Такая схема наиболее распространена в системах центрального отопления, где трубы проложены вдоль стены. Она позволяет сохранить эстетику — трубы можно спрятать в штробы или декоративные короба, а сам радиатор выглядит аккуратно. Однако важно понимать, что боковое подключение может привести к неравномерному прогреву, если не соблюдены условия циркуляции.

Работоспособность зависит от нескольких факторов: давления в системе, температуры теплоносителя, высоты радиатора и материала изготовления. Например, стальные панельные радиаторы хорошо подходят для бокового подключения благодаря внутренней конструкции, обеспечивающей равномерный поток. А вот у алюминиевых и биметаллических моделей при большой высоте (более 1.8 м) может наблюдаться «мертвая зона» в нижней части, если не использовать удлинители потока.

Конструктивные особенности

Вертикальные радиаторы с боковым подключением проектируются с учётом гидравлического сопротивления. У них меньшее количество горизонтальных перемычек, чем у классических батарей, что снижает риск завоздушивания. Внутри таких приборов теплоноситель движется по одному или нескольким вертикальным каналам, в зависимости от типа:

• Панельные стальные — используют принцип конвекции и излучения, имеют низкое гидравлическое сопротивление.
• Трубчатые стальные — состоят из нескольких вертикальных труб, соединённых коллекторами; отличаются высокой теплоёмкостью.
• Алюминиевые секционные — легко монтируются, но чувствительны к качеству теплоносителя.
• Биметаллические — сочетают стальной сердечник и алюминиевый корпус, устойчивы к гидроударам.

Выбор зависит от условий эксплуатации: в многоэтажках лучше подходят биметаллические или стальные модели, а в частных домах с автономным отоплением — алюминиевые.

Преимущества и недостатки бокового подключения

Боковое подключение — не просто вопрос удобства монтажа. Оно влияет на гидравлику системы, распределение тепла и долговечность оборудования.

Преимущества

• Упрощённый монтаж: трубы подходят сбоку, не требуя сложной разводки по полу или потолку.
• Эстетика: радиатор выглядит цельно, особенно если трубы скрыты в стене или коробе.
• Подходит для стандартных систем: идеально вписывается в типовые схемы центрального отопления.
• Легко регулировать: термоголовки и клапаны устанавливаются без переделки разводки.

Недостатки

• Риск неравномерного прогрева: особенно у высоких моделей — верхняя часть может быть горячее нижней.
• Завоздушивание: при неправильном монтаже воздух скапливается в дальнем конце радиатора.
• Потери теплоотдачи: до 5–10%, если не использовать воздухоотводчики и правильные фитинги.

Как правильно установить: пошаговая инструкция

Монтаж вертикального радиатора с боковым подключением требует точности. Даже небольшая ошибка может привести к шуму, плохому прогреву или протечкам.

1. Подготовьте место: очистите стену, отметьте точки крепления. Убедитесь, что радиатор будет установлен строго вертикально и на нужной высоте (не менее 10 см от пола, 5 см от подоконника).
2. Закрепите кронштейны: используйте анкерные болты. Для тяжёлых моделей — не менее четырёх точек крепления.
3. Подключите запорную арматуру: установите шаровые краны или термостатические клапаны на подающую и обратную линии.
4. Соберите радиатор: вкрутите переходники, кран Маевского и заглушку. Нанесите фум-ленту на резьбу.
5. Подвесьте радиатор: аккуратно наденьте на кронштейны, проверьте уровень.
6. Подключите трубы: соедините с помощью гибких подводок или жёстких фитингов. Не перетягивайте соединения.
7. Опрессуйте систему: запустите воду под давлением, проверьте на утечки.
8. Удалите воздух: откройте кран Маевского, дождитесь выхода воздуха, закройте.

Рекомендации по подключению

• Используйте термостатические клапаны — они позволяют регулировать температуру в помещении автоматически.
• Для высоких радиаторов (от 1.8 м) применяйте удлинители потока — специальные трубки, которые направляют теплоноситель в нижнюю часть.
• Не забывайте про балансировку — особенно если в системе несколько радиаторов.

Как выбрать подходящий радиатор

Выбор зависит от множества факторов: площади помещения, типа системы отопления, дизайна интерьера и бюджета.

Критерии выбора

• Тепловая мощность: рассчитывайте из нормы 100 Вт на 1 м² при высоте потолков до 3 м. Для угловых комнат — +20%.
• Материал: сталь — бюджетно и надёжно; алюминий — быстро нагревается, но чувствителен к химии; биметалл — оптимален для центрального отопления.
• Габариты: ширина — от 20 до 60 см, высота — от 1 до 2.4 м. Убедитесь, что радиатор поместится в отведённое пространство.
• Подключение: проверьте, совпадает ли расположение патрубков с вашей разводкой (левое/правое).

Где лучше устанавливать?

• Под окном — для создания тепловой завесы.
• На глухой стене — как элемент дизайна и дополнительный источник тепла.
• В узких помещениях — коридорах, ванных, гардеробных.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера допускают просчёты. Вот самые распространённые:

Ошибка 1: Неправильная ориентация подключения

Если подача подключена снизу, а обратка сверху — теплоноситель движется против естественной конвекции. Это снижает теплоотдачу на 15–20%.

Ошибка 2: Отсутствие воздухоотводчика

Воздушная пробка блокирует циркуляцию. Особенно актуально для высоких радиаторов.

Ошибка 3: Использование некачественных фитингов

Дешёвые переходники и подводки могут протекать уже через сезон.

Ошибка 4: Неправильная балансировка

Если один радиатор «забирает» весь поток, остальные остаются холодными.

Экспертное мнение

Также стоит обратить внимание на интеграцию с «умным домом». Современные термоголовки (например, Danfoss Eco, Honeywell Evohome) позволяют программировать режимы отопления, учитывать погоду и даже отслеживать наличие людей в помещении.

Вопросы и ответы

Заключение

Вертикальный радиатор с боковым подключением — практичное и стильное решение для современного отопления. Он отлично вписывается в интерьер, прост в монтаже и эффективен при соблюдении базовых правил установки. Главное — правильно выбрать модель, учесть особенности системы и избежать типичных ошибок.

• Боковое подключение — оптимально для стандартных систем отопления.
• Подача должна быть сверху, обратка — снизу с той же стороны.
• Обязательно используйте кран Маевского и термостатические клапаны.
• Для высоких радиаторов применяйте удлинители потока.
• Выбирайте материал в зависимости от типа системы: биметалл или сталь — для ЦО, алюминий — для автономного отопления.
