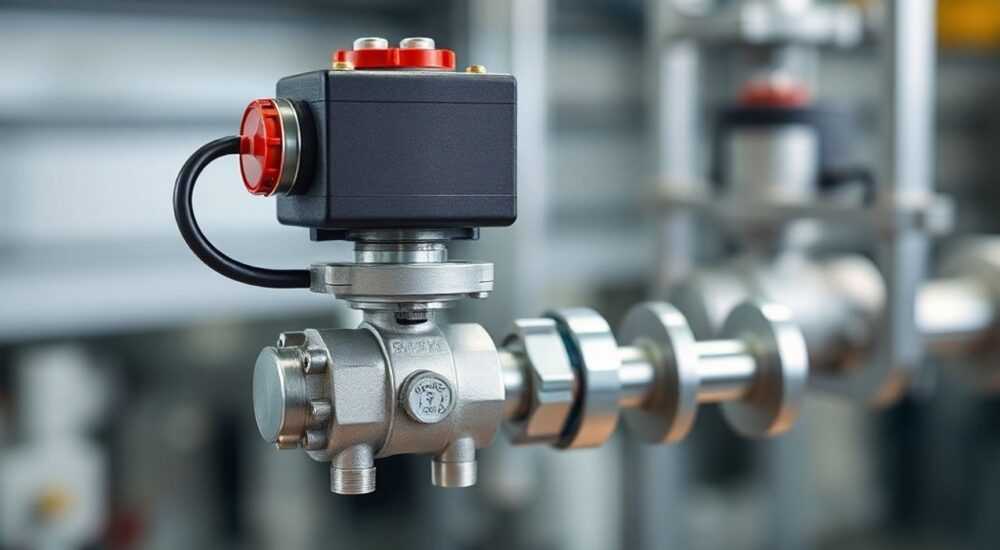

Сервопривод для смесительных клапанов с датчиком для фиксированной регулировки температуры

Сервопривод для смесительных клапанов с датчиком для фиксированной регулировки температуры — это высокоточное устройство, обеспечивающее стабильный нагрев теплоносителя в системах отопления и ГВС. Оно автоматически корректирует положение клапана на основе данных с термодатчика, поддерживая заданную температуру без участия человека. Такие решения повышают энергоэффективность, комфорт и безопасность эксплуатации.

Автоматизация процессов в инженерных системах зданий становится стандартом, особенно когда речь идёт о комфорте, безопасности и экономии энергоресурсов. Одним из ключевых элементов в этой цепочке является сервопривод для смесительных клапанов — исполнительное устройство, которое управляет потоком теплоносителя, обеспечивая точное смешение горячей и холодной среды. В современных решениях всё чаще используются модели с интегрированным датчиком температуры, позволяющим реализовать замкнутый контур управления без дополнительных внешних приборов.
Такие устройства находят применение в системах тёплого пола, бойлерных установках, погодозависимых котельных и рециркуляционных контурах ГВС. Благодаря способности поддерживать фиксированную температуру, они минимизируют колебания в системе, снижают износ оборудования и предотвращают перегрев. Особенно актуальны такие решения в условиях переменной нагрузки — например, при изменении погодных условий или разборе горячей воды.

Принцип работы сервопривода со встроенным датчиком

Сервопривод для смесительного клапана с датчиком температуры представляет собой электромеханическое устройство, объединяющее два компонента: мотор-редуктор и термочувствительный элемент. Первый отвечает за перемещение штока клапана, второй — за измерение температуры теплоносителя в контуре. Датчик может быть встроенным (в корпусе привода) или выносным, но в случае фиксированной регулировки чаще используется именно встроенная версия.
Устройство работает по принципу обратной связи: датчик непрерывно передаёт данные о текущей температуре в управляющий модуль сервопривода. Если значение отклоняется от заданного, привод корректирует положение клапана — открывает или закрывает его, чтобы увеличить или уменьшить долю горячей среды. Таким образом, достигается стабильная выходная температура, например, 35 °C для тёплого пола или 45 °C для ГВС.
Работа осуществляется в замкнутом контуре без участия внешнего контроллера. Это упрощает систему, снижает стоимость и повышает надёжность, так как исключаются дополнительные точки отказа. При этом точность регулирования зависит от чувствительности датчика, скорости реакции привода и качества механики клапана.

Цикл управления температурой

Процесс регулирования можно разбить на несколько этапов:

1. Датчик измеряет текущую температуру теплоносителя на выходе из смесительного узла.
2. Сигнал поступает в электронный блок сервопривода.
3. Блок сравнивает фактическое значение с заданным (фиксированным).
4. При расхождении формируется команда на перемещение штока.
5. Клапан частично открывается или закрывается до достижения баланса.
6. Система переходит в режим поддержания, периодически корректируя положение.

Такой цикл повторяется постоянно, обеспечивая плавное и точное регулирование. Отсутствие гистерезиса (резких скачков) делает систему комфортной и безопасной, особенно при использовании в детских учреждениях или домах с пожилыми людьми.

Типы сервоприводов и их особенности

Сервоприводы для смесительных клапанов классифицируются по нескольким признакам: типу управляющего сигнала, напряжению питания, конструкции и способу регулирования. Понимание различий помогает выбрать оптимальное решение для конкретной системы.
По принципу действия выделяют три основные категории:

• Одноступенчатые (включено/выключено) — работают по принципу «открыто/закрыто». Применяются в простых системах, но не обеспечивают плавной регулировки.
• Модулирующие (пропорциональные) — могут занимать любое промежуточное положение. Управляются аналоговым сигналом (например, 0–10 В или 4–20 мА). Обеспечивают высокую точность.
• С фиксированной температурой — имеют встроенный датчик и поддерживают одну заданную температуру без внешнего управления. Наиболее просты в установке и эксплуатации.

Последний тип особенно популярен в бытовых и малых коммерческих объектах благодаря автономности и отсутствию необходимости в настройке сложных алгоритмов.

Напряжение питания и совместимость

Наиболее распространённые напряжения питания — 230 В переменного тока и 24 В постоянного/переменного. Выбор зависит от условий монтажа и требований безопасности.

Как выбрать сервопривод: ключевые параметры

Выбор подходящего сервопривода начинается с анализа характеристик системы и требований к регулированию. Ошибка в выборе может привести к нестабильной работе, перерасходу энергии или преждевременному выходу из строя.
Первое, на что стоит обратить внимание — совместимость с клапаном. Сервопривод должен соответствовать типу штока (ход, диаметр, резьба) и усилию, необходимому для его перемещения. Например, для клапанов Danfoss серии RA или Herz 1072 существуют специализированные приводы с соответствующими креплениями.
Второй важный параметр — диапазон регулирования температуры. Большинство моделей с фиксированной настройкой поддерживают диапазон от 20 до 60 °C с шагом 5 °C. Однако есть устройства с плавной регулировкой (например, 25–55 °C), что даёт больше гибкости.
Третий фактор — скорость срабатывания. Стандартные приводы имеют время полного хода от 90 до 180 секунд. Для систем с быстрой динамикой нагрузки (например, ГВС с частым разбором) рекомендуются модели с ускоренным ходом — до 30–60 секунд.

Чек-лист выбора сервопривода

• Соответствие типа клапана (марка, модель, ход штока)?
• Наличие встроенного датчика температуры?
• Фиксированная или плавная настройка температуры?
• Напряжение питания (230 В или 24 В)?
• Степень защиты (IP44 и выше для влажных помещений)?
• Наличие сертификатов (например, EN 15500, CE)?
• Гарантия и срок службы (обычно 5 лет)?

Установка и подключение: пошаговая инструкция

Правильная установка — залог долгой и стабильной работы сервопривода. Даже самое качественное устройство может выйти из строя при нарушении технологии монтажа.

Подготовка к монтажу

Перед началом работ необходимо:

• Отключить подачу электроэнергии и теплоносителя.
• Убедиться, что клапан чистый и свободно вращается.
• Проверить совместимость привода с клапаном по техническому паспорту.
• Подготовить инструменты: ключи, уровень, тестер, кабель для подключения.

Этапы установки

1. Снимите защитную заглушку с штока клапана.
2. Наденьте сервопривод на шток, совместив шлицы. Зафиксируйте винтом.
3. Убедитесь, что привод установлен ровно — перекос может вызвать заклинивание.
4. Подключите электропитание согласно схеме (фаза, ноль, земля при наличии).
5. Установите желаемую температуру с помощью регулировочного колеса.
6. Включите питание и проверьте работу: привод должен выполнить тестовый ход.

После запуска система выйдет на рабочий режим в течение 10–15 минут. Рекомендуется проверить температуру на выходе с помощью внешнего термометра и при необходимости откорректировать настройку.

Распространённые ошибки и как их избежать

Даже опытные монтажники допускают ошибки, которые снижают эффективность системы. Ниже — самые частые проблемы и способы их устранения.

• Неправильная ориентация датчика. В некоторых моделях датчик чувствителен к положению. Если он направлен вверх, возможны ложные показания из-за воздушных пузырьков. Решение — установить привод в строго горизонтальное положение, как указано в инструкции.
• Использование несовместимого клапана. Привод может не развивать достаточное усилие или не подойти по размеру. Перед покупкой сверьтесь с каталогом производителя.
• Отсутствие фильтра перед клапаном. Грязь в системе может забить седло клапана. Всегда устанавливайте сетчатый фильтр на подающей линии.
• Подключение без защиты. Прямое подключение к сети без автоматики или ИБП приводит к поломкам при скачках напряжения. Используйте УЗО и стабилизаторы.
• Игнорирование техобслуживания. Раз в год рекомендуется проверять ход штока, очищать контакты и тестировать реакцию на изменение температуры.

Экспертное мнение

Современные сервоприводы с фиксированной регулировкой — это баланс между простотой, надёжностью и эффективностью. Они идеально подходят для типовых решений, где не требуется сложная автоматизация. Ключевой принцип выбора — соответствие задаче. Не нужно усложнять систему, если достаточно поддерживать одну температуру.
Важно учитывать не только технические характеристики, но и условия эксплуатации. Например, в системах с агрессивным теплоносителем (высокая жёсткость, примеси) предпочтительны клапаны с латунными седлами и приводы с высокой степенью защиты.
Также стоит обратить внимание на сервисное обслуживание. Лучшие производители предлагают не только гарантию, но и доступные запчасти, техническую поддержку и онлайн-ресурсы для подбора.

Вопросы и ответы

Заключение

Сервопривод для смесительных клапанов с датчиком фиксированной температуры — это практичное и надёжное решение для автоматизации систем отопления и ГВС. Он обеспечивает стабильный микроклимат, повышает безопасность и снижает энергопотребление без необходимости сложной настройки. Благодаря автономному принципу работы, такие устройства легко внедряются даже в уже действующие системы.

• Сервопривод с фиксированной температурой работает автономно, без внешнего контроллера.
• Ключевые параметры выбора — напряжение, ход штока, диапазон температур и совместимость с клапаном.
• Правильная установка и защита от грязи и скачков напряжения продлевают срок службы.
• Не подходит для погодозависимых систем — только для стационарного режима.
• Требует минимального обслуживания, но нуждается в периодической проверке.
