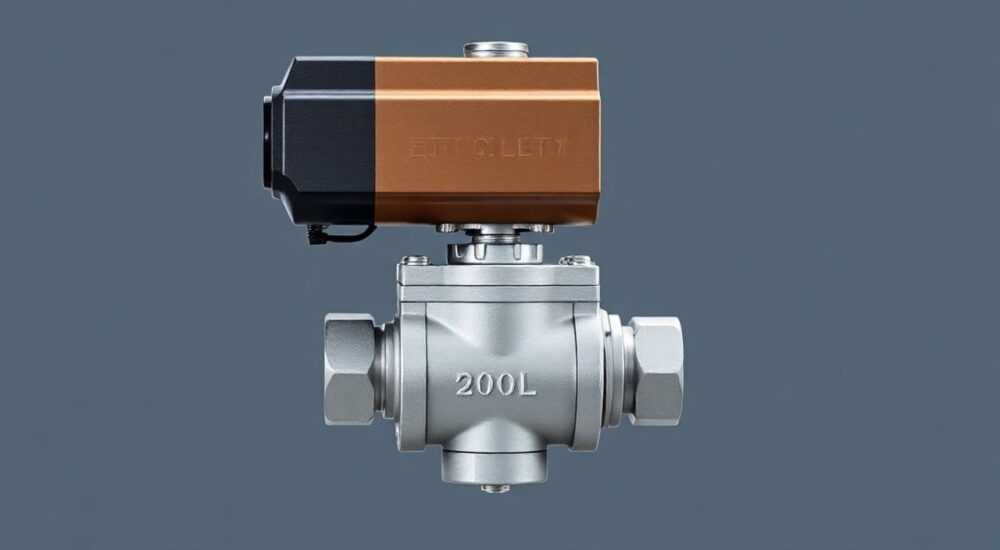

Трехходовой смесительный клапан с электроприводом

Трехходовой смесительный клапан с электроприводом — это автоматизированный узел регулирования температуры теплоносителя в системах отопления, ГВС и кондиционирования. Он позволяет смешивать потоки горячей и холодной воды в заданной пропорции, обеспечивая стабильную температуру на выходе. Управление осуществляется электрическим приводом по сигналу от термостата или контроллера, что делает систему энергоэффективной и комфортной в эксплуатации.

Что такое трехходовой смесительный клапан

Трехходовой смесительный клапан — это запорно-регулирующая арматура, предназначенная для смешивания двух потоков жидкости (обычно горячего и холодного теплоносителя) с целью получения на выходе среды с требуемой температурой. В отличие от двухходовых клапанов, которые только перекрывают поток, трехходовые способны динамически изменять соотношение между входящими потоками.
Клапан имеет три патрубка: два входных (для «горячей» и «холодной» линий) и один выходной (смешанный поток). Основные области применения — системы напольного отопления, бойлерные установки, вентиляционные агрегаты и промышленные теплообменники. Без автоматики такие клапаны управляются вручную, но современные решения всё чаще оснащаются электроприводами.

Разновидности по конструкции

• L-образный проход — позволяет направлять поток из одного входа в выход, перекрывая второй. Подходит для переключения режимов.
• T-образный проход — обеспечивает одновременное смешение двух потоков. Наиболее распространённый тип для систем отопления.

Выбор зависит от схемы подключения и требуемого алгоритма работы. Например, в контуре тёплого пола критична плавность регулирования, поэтому предпочтителен T-образный вариант.

Принцип работы и устройство

Работа трехходового смесительного клапана основана на механическом перемещении штока, который открывает или закрывает доступ к одному из входов. При этом другой вход частично или полностью перекрывается, меняя пропорцию смешивания. Температура на выходе зависит от положения штока.
Электропривод преобразует электрический сигнал (обычно 0–10 В, 4–20 мА или импульсный) в движение штока. Привод может быть шаговым, сервомоторным или с позиционным управлением. Современные модели интегрируются в системы «умного дома» и поддерживают протоколы Modbus, BACnet, KNX.

Как формируется температура на выходе

• Датчик температуры фиксирует текущее значение в контуре.
• Сигнал передаётся в контроллер.
• Контроллер сравнивает фактическую и заданную температуру.
• Выдаёт команду на перемещение штока клапана.
• Происходит коррекция пропорции смешивания.

Цикл повторяется постоянно, обеспечивая стабильность параметров с точностью до ±0.5 °C.

Функции и преимущества электропривода

Электропривод превращает простой клапан в элемент интеллектуальной системы управления. Он позволяет удалённо и точно регулировать температуру без участия человека. Это особенно важно в крупных объектах — котельных, административных зданиях, производственных помещениях.
Основные функции:

• Автоматическое поддержание заданной температуры.
• Интеграция с погодозависимыми регуляторами.
• Работа по расписанию (например, снижение температуры ночью).
• Диагностика неисправностей (обрыв цепи, заклинивание).

Типы сигналов управления

Выбор типа зависит от уровня автоматизации всей системы. Для домашних коттеджей достаточно 0–10 В, а для бизнес-центров рекомендуются цифровые интерфейсы.

Где используется клапан

Трехходовые клапаны с электроприводом находят применение в различных сферах, где требуется точное управление температурой жидкости.
В жилищном хозяйстве:

• Системы тёплого водяного пола — защита от перегрева при высокой температуре котла.
• Бойлеры косвенного нагрева — предотвращение образования накипи при перегреве.
• Подпитка систем отопления — смешение для достижения оптимальной температуры подпиточной воды.

В коммерческой и промышленной сфере:

• Вентиляционные установки — регулировка температуры воздуха в приточных системах.
• Теплообменники — контроль за вторичным контуром.
• Производственные процессы — поддержание технологической температуры.

Критерии выбора

Выбор подходящего трехходового клапана с электроприводом требует анализа нескольких параметров. Неправильный подбор приводит к нестабильной работе, гидроударам и преждевременному износу оборудования.
Основные критерии:

• Пропускная способность (Kv) — показывает, сколько кубометров воды в час может пройти через клапан при перепаде давления 1 бар. Рассчитывается исходя из расхода в контуре.
• Диаметр подключения — должен соответствовать трубопроводу (DN15, DN20, DN25 и т.д.).
• Максимальное давление — для бытовых систем достаточно 10 бар, для промышленных — до 25 бар.
• Температурный диапазон — стандарт: от 2 °C до 110 °C. Есть специальные исполнения до 180 °C.
• Тип привода — модулирующий (плавное регулирование) или On/Off (вкл/выкл). Первый предпочтительнее.

Популярные бренды и их особенности

При покупке проверяйте наличие паспорта, сертификатов соответствия и гарантийного талона.

Монтаж и настройка

Правильный монтаж — залог долгой и стабильной работы. Установку лучше доверить специалисту, но понимание процесса поможет проконтролировать качество выполнения работ.

Пошаговая инструкция по установке

1. Отключите подачу теплоносителя и сбросьте давление в системе.
2. Определите направление потока: стрелка на корпусе клапана должна совпадать с направлением движения воды.
3. Установите клапан в горизонтальном положении, чтобы избежать скопления воздуха.
4. Подключите трубопроводы с помощью накидных гаек или сварки (в зависимости от типа).
5. Подключите электропривод к контроллеру согласно схеме.
6. Проверьте герметичность соединений после запуска системы.

Настройка контроллера

• Укажите желаемую температуру на выходе.
• Настройте гистерезис (допустимое отклонение — обычно 0.5–1 °C).
• Проверьте работу в разных режимах (максимальный/минимальный расход).
• Активируйте функцию защиты от замерзания, если необходимо.

Некоторые модели позволяют сохранять профиль пользователя и загружать его через USB или облачный сервис.

Обслуживание и ремонт

Трехходовой клапан с электроприводом — надёжное устройство, но требует периодического обслуживания. Без этого возможны утечки, потеря точности и поломка привода.
Рекомендуемые мероприятия:

• Ежегодная проверка герметичности соединений.
• Очистка фильтров перед клапаном (грязь — главная причина выхода из строя).
• Смазка уплотнений раз в 2–3 года (если предусмотрено конструкцией).
• Калибровка привода при появлении несоответствия между заданной и фактической температурой.

Типичные неисправности и способы устранения

• Клапан не открывается — проверьте питание, целостность проводки, команду от контроллера.
• Течь в корпусе — возможно повреждение уплотнительного кольца или перетяжка фланцев.
• Нестабильная температура — причина в неоткалиброванном приводе или неисправном датчике.
• Повышенный шум — следствие кавитации, вызванной избыточным давлением или неправильным подбором Kv.

При серьёзных поломках (например, заклинивание штока) рекомендуется замена всего узла.

Экспертное мнение

Автоматизация систем отопления — не прихоть, а необходимость. Трехходовой смесительный клапан с электроприводом решает сразу несколько задач: повышает комфорт, продлевает срок службы оборудования и снижает энергопотребление. Особенно актуально это в условиях растущих тарифов на тепло и электроэнергию.
Современные системы управления позволяют достичь точности регулирования, недоступной ранее. Интеграция с погодозависимыми регуляторами даёт экономию до 25% на отоплении. При этом стоимость самого клапана составляет менее 5% от общей сметы на систему.
Ключевой принцип выбора — соответствие задаче. Не стоит переплачивать за промышленное решение для частного дома, но и бытовой клапан не справится с нагрузкой в офисном здании. Учитывайте не только текущие, но и будущие потребности: возможность масштабирования, совместимость с новыми протоколами.

Вопросы и ответы

Заключение

Трехходовой смесительный клапан с электроприводом — это важный элемент современных систем теплоснабжения. Он обеспечивает точное управление температурой, повышает энергоэффективность и защищает оборудование от перегрева. Благодаря автоматизации пользователь получает комфорт без постоянного контроля.

• Трехходовой клапан регулирует температуру путём смешивания потоков.
• Электропривод обеспечивает автоматическое управление и интеграцию с «умным домом».
• При выборе учитывайте Kv, диаметр, тип сигнала и условия эксплуатации.
• Монтаж должен выполняться с соблюдением направления потока и положения штока.
• Регулярное обслуживание и установка фильтра увеличивают срок службы в разы.
