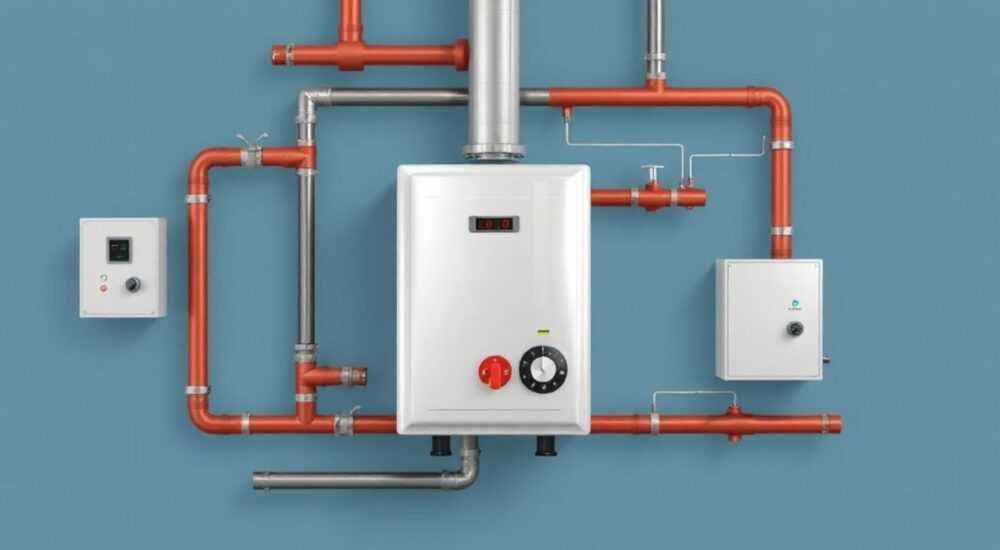

Схема обвязки газового котла отопления

Газовый котёл — сердце современной системы отопления, но его эффективность, безопасность и долговечность зависят не только от качества самого оборудования, но и от правильной схемы обвязки. Неправильно смонтированная обвязка приводит к перегреву, гидравлическим ударам, снижению КПД, частым отказам и даже авариям. Многие домовладельцы полагают, что достаточно подключить котёл к трубам и радиаторам — но это грубейшая ошибка. Обвязка — это комплексная инженерная система, включающая циркуляционные насосы, клапаны, датчики, расширительные баки и элементы защиты, которые работают как единый организм. От того, насколько точно соблюдены схемы и нормы, зависит не только комфорт в доме, но и безопасность его обитателей.

Что такое обвязка газового котла и зачем она нужна

Обвязка газового котла — это совокупность трубопроводов, арматуры и вспомогательных устройств, которые соединяют котёл с системой отопления и обеспечивают его безопасную, стабильную и эффективную работу. Это не просто «трубы, которые ведут к радиаторам». Это инженерная система, которая регулирует давление, температуру, расход теплоносителя и предотвращает аварийные ситуации.

Без правильной обвязки даже самый дорогой котёл будет работать с перегрузками. Например, при отключении электроэнергии без обратного клапана и расширительного бака в системе может возникнуть гидравлический удар, разрушивший трубы или теплообменник. Или, если не установлен циркуляционный насос в нужной точке, теплоноситель будет циркулировать медленно — и в некоторых радиаторах будет холодно, хотя котёл работает на полную мощность.

Представьте, что котёл — это двигатель автомобиля. Двигатель может быть топовым, но если в него залить неподходящее масло, не установить фильтр или не подключить систему охлаждения — он быстро выйдет из строя. То же самое и с газовым котлом: обвязка — это его «техническое обслуживание в режиме реального времени».

Основные компоненты схемы обвязки

Каждая схема обвязки состоит из обязательных и дополнительных элементов. Их количество и расположение зависят от типа котла (настенный или напольный), мощности, типа системы (однотрубная, двухтрубная, с тёплым полом) и наличия бойлера косвенного нагрева.

Обязательные компоненты:

• Группа безопасности — объединяет предохранительный клапан, автоматический воздухоотводчик и манометр. Устанавливается на подающем трубопроводе сразу после котла. Предотвращает превышение давления выше 3 бар.
• Расширительный бак — компенсирует увеличение объёма теплоносителя при нагреве. Объём бака должен составлять не менее 10% от общего объёма системы. Мембранный бак устанавливается на обратке перед циркуляционным насосом.
• Циркуляционный насос — обеспечивает движение теплоносителя. Для настенных котлов встроен в корпус, для напольных — монтируется отдельно. Важно: насос должен быть установлен на обратке, а не на подаче.
• Обратный клапан — предотвращает обратную циркуляцию теплоносителя при отключении насоса, особенно важно в системах с гравитационной циркуляцией.
• Трёхходовой клапан (опционально) — используется при наличии бойлера косвенного нагрева для приоритетного нагрева ГВС.

Дополнительные элементы:

• Запорная арматура (шаровые краны) — для демонтажа котла без слива системы.
• Фильтр грубой очистки — защищает насос и теплообменник от ржавчины и механических примесей.
• Термостатические клапаны — для балансировки температуры в разных зонах.
• Датчики температуры и давления — для интеграции в умную систему управления.

Стандартная схема обвязки настенного котла

Настенные газовые котлы — самые распространённые в частных домах и квартирах. Их обвязка проще, чем у напольных, но требует точного соблюдения параметров. Стандартная схема включает:

1. Подключение котла к газовой магистрали через фильтр-регулятор и газовый кран.
2. Подача теплоносителя от котла → группа безопасности → расширительный бак → циркуляционный насос (встроенный) → радиаторы/тёплый пол.
3. Обратка от радиаторов → фильтр грубой очистки → возврат в котёл.

При наличии бойлера косвенного нагрева схема усложняется: котёл работает в двух режимах — отопление и ГВС. Для этого используется трёхходовой клапан, который перенаправляет поток теплоносителя в бойлер при вызове горячей воды. В этом случае циркуляционный насос ГВС должен быть отдельным или встроенным в бойлер.

Обвязка напольного газового котла: отличия и особенности

Напольные котлы — мощнее, рассчитаны на большие дома, и их обвязка требует более сложной гидравлики. Основное отличие — отсутствие встроенного насоса и расширительного бака. Эти элементы монтируются отдельно, и их расположение критично.

Стандартная схема:

• Подача от котла → группа безопасности → расширительный бак → циркуляционный насос → радиаторы/тёплый пол.
• Обратка → фильтр грубой очистки → возврат в котёл.

Ключевые особенности:

• Циркуляционный насос устанавливается на обратке, как можно ближе к котлу — это снижает риск кавитации.
• Расширительный бак должен быть мембранного типа, объёмом не менее 12–15% от объёма системы.
• Обязательна установка байпаса с шаровым краном — для ручной циркуляции при отключении электричества (в системах с естественной циркуляцией).
• Для систем с несколькими контурами (отопление + тёплый пол + бойлер) применяется гидравлическая развязка.

Частые ошибки при монтаже и как их избежать

Большинство аварий в системах отопления происходят не из-за брака котла, а из-за ошибок монтажа. Вот самые распространённые:

• Установка насоса на подаче — создаёт риск кавитации и повреждения теплообменника. Насос всегда должен быть на обратке.
• Отсутствие расширительного бака — приводит к срабатыванию предохранительного клапана каждые 2–3 дня. В результате — постоянная утечка теплоносителя и необходимость его долива.
• Запорные краны на подаче после котла — блокируют сброс давления. При перегреве система может взорваться.
• Неправильный объём расширительного бака — если бак слишком мал, давление будет скачкообразным. Используйте формулу: Vбака = (Vсистемы × 0.1) / 0.7. Пример: при объёме системы 500 л — бак не менее 72 л.
• Отсутствие фильтра — грязь в системе разрушает насос и теплообменник за 1–2 сезона.
• Слишком длинные участки труб без уклона — скапливается воздух, снижается теплоотдача.

Гидравлическая развязка: когда она обязательна

Гидравлическая развязка — это отдельный участок трубопровода с широким диаметром, в который врезаются контуры отопления и ГВС. Она позволяет каждому контуру работать независимо, без влияния на другие.

Когда она обязательна:

• При наличии трёх и более контуров (отопление, тёплый пол, бойлер).
• При использовании нескольких циркуляционных насосов.
• При мощности котла более 30 кВт.
• При разнице в гидравлическом сопротивлении между контурами более 30%.

Без гидравлической развязки насосы «борются» между собой — один тянет воду, другой — отбирает. Результат: шум, перегрев, нестабильная температура в радиаторах. Развязка решает это, создавая «нейтральную зону» с минимальным сопротивлением.

Простой способ проверить — если при включении тёплого пола в комнатах становится холоднее, значит, развязки нет.

Экспертное мнение: что говорят инженеры

Специалисты единодушны: никогда не монтируйте обвязку «на глаз». Всегда используйте схемы от производителя. Например, Bosch, Viessmann и Buderus предоставляют детальные чертежи для каждой модели. Также рекомендуется:

• Проводить гидравлический расчёт до монтажа — это позволяет подобрать диаметры труб и насосы правильно.
• Использовать только сертифицированные компоненты — не покупайте «дешёвые» клапаны с AliExpress.
• После монтажа — продуть систему, промыть фильтры и проверить давление в расширительном баке (должно быть 1,2–1,5 бар при холодной системе).

Вопросы и ответы

Заключение

Правильная обвязка газового котла — это не просто набор труб и клапанов, а инженерное решение, обеспечивающее безопасность, долговечность и энергоэффективность всей системы отопления. Несоблюдение элементарных правил — установка насоса на подаче, отсутствие расширительного бака, игнорирование фильтров — приводит к дорогостоящим поломкам, авариям и даже опасности для жизни.

Сегодняшние технологии позволяют создавать умные, адаптивные системы, но их основа — всё ещё классические принципы гидравлики и термодинамики. Не пытайтесь «сэкономить» на обвязке — это как ставить дешёвые шины на спорткар. Котёл — это не бытовая техника, а инженерный агрегат, требующий профессионального подхода.

• Группа безопасности и расширительный бак — обязательны в любой системе.
• Циркуляционный насос всегда устанавливается на обратке, а не на подаче.
• Фильтр грубой очистки предотвращает 70% поломок насосов.
• Гидравлическая развязка необходима при трёх и более контурах.
• Никогда не устанавливайте запорные краны между котлом и группой безопасности.
