Схема подключения вертикального радиатора

В современных системах отопления вертикальные радиаторы становятся все более популярным решением, особенно в помещениях с панорамными окнами или нестандартной планировкой. Их правильное подключение напрямую влияет на эффективность обогрева и энергоэффективность всей системы. Интересно, что даже незначительная ошибка при монтаже может снизить производительность батареи до 50%. Чтобы помочь вам избежать типичных ошибок, мы подготовили подробное руководство по подключению вертикальных радиаторов с учетом особенностей различных систем отопления.

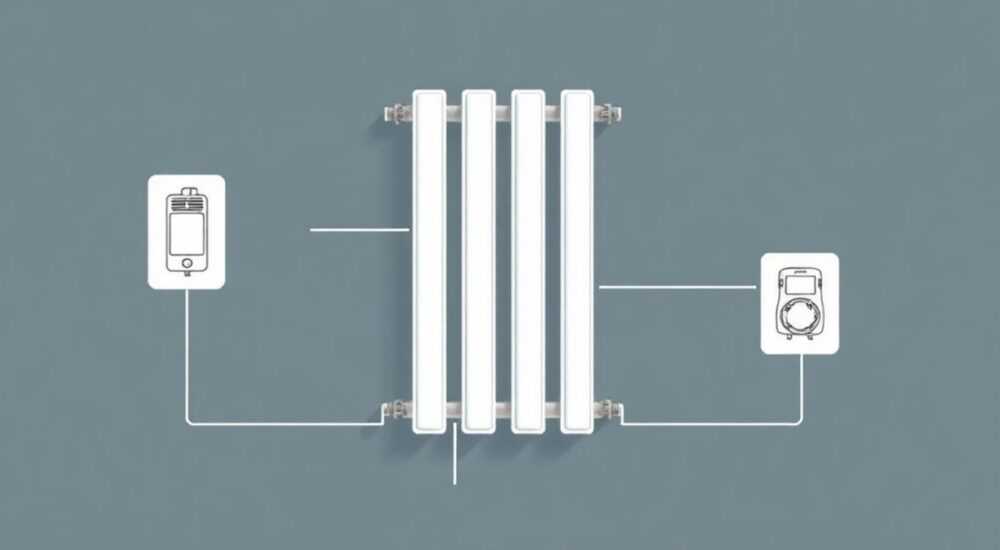

Основные схемы подключения вертикальных радиаторов

Существует несколько основных способов подключения вертикальных радиаторов, каждый из которых имеет свои особенности и область применения. Рассмотрим их подробнее:

• Боковое подключение — наиболее распространенный вариант, при котором подводящая и обратная труба расположены с одной стороны радиатора. Эффективность теплоотдачи составляет около 97%.
• Нижнее подключение — оптимальный выбор для скрытых систем отопления, когда трубы проложены в полу. Теплоотдача достигает 85-90%.
• Диагональное подключение — рекомендуется для высоких вертикальных радиаторов (выше 1,5 метра). Обеспечивает равномерный прогрев всей поверхности.
• Параллельное подключение — используется в сложных системах с несколькими контурами. Требует точного расчета гидравлического сопротивления.

Пошаговая инструкция по установке вертикального радиатора

Процесс монтажа начинается с подготовительных работ и включает несколько важных этапов. Первым делом необходимо проверить комплектацию радиатора и убедиться в наличии всех необходимых элементов. Затем следует выполнить разметку места установки, соблюдая минимальные отступы: 10 см от пола, 5 см от стены и 15 см от подоконника.

На следующем этапе монтируется кронштейнная система крепления. Для вертикальных радиаторов особенно важно правильно рассчитать нагрузку на крепежные элементы. После установки кронштейнов выполняется подсоединение трубопроводов согласно выбранной схеме подключения. Специалисты рекомендуют использовать шаровые краны и терморегуляторы для удобства управления.

Завершающий этап включает проверку герметичности соединений и первый запуск системы. Важно постепенно увеличивать давление, чтобы выявить возможные протечки. Только после успешного тестирования можно считать установку завершенной.

Частые ошибки при подключении и их последствия

Опыт показывает, что даже профессионалы иногда допускают ошибки при монтаже вертикальных радиаторов. Наиболее распространенные из них включают:

• Неправильный выбор схемы подключения для конкретной модели радиатора
• Использование некачественных или неподходящих материалов для соединений
• Недостаточное количество крепежных элементов
• Пренебрежение балансировочными клапанами
• Нарушение технологических зазоров при установке

Каждая из этих ошибок может привести к снижению эффективности обогрева, повышенному расходу энергии или даже выходу оборудования из строя. Особенно это касается высоких вертикальных радиаторов, где неправильное подключение может вызвать эффект «холодного пятна» в нижней части прибора.

Экспертное мнение: советы практикующего инженера

Александр Петров, ведущий инженер-проектировщик с 15-летним опытом работы в сфере систем отопления, делится своими наблюдениями: «За годы практики я столкнулся с множеством случаев, когда неправильное подключение вертикальных радиаторов приводило к серьезным проблемам. Например, в одном из проектов заказчик самостоятельно установил высокий вертикальный радиатор с боковым подключением. В результате верхняя треть радиатора практически не нагревалась, а общая эффективность составила всего 60% от заявленной.»

В своей практике Александр рекомендует:

• Использовать диагональное подключение для радиаторов выше 1,5 метра
• Обязательно устанавливать воздухоотводчики на верхних секциях
• Применять специальные переходники для компенсации теплового расширения
• Проводить гидравлический расчет системы перед установкой

Вопросы и ответы по подключению вертикальных радиаторов

• Какой тип подключения выбрать для квартиры с центральным отоплением?

  Для централизованных систем лучше всего подходит боковое подключение с использованием термостатических клапанов. Это обеспечивает максимальную теплоотдачу и позволяет регулировать температуру.

• Можно ли изменить схему подключения существующего радиатора?

  Да, это возможно, но требует полного демонтажа прибора и переноса трубопроводов. Рекомендуется доверить эту работу профессионалам.

• Как влияет материал труб на эффективность подключения?

  Металлопластиковые трубы обеспечивают лучшую теплоизоляцию, но могут быть менее надежными, чем медные. Выбор зависит от конкретных условий эксплуатации.

Перспективные технологии в подключении радиаторов

Современные разработки предлагают инновационные решения для подключения вертикальных радиаторов. Например, системы с электронным управлением позволяют дистанционно контролировать температурный режим и адаптировать работу радиатора под изменяющиеся условия. Умные термостаты с Wi-Fi модулем могут интегрироваться в домашние системы «умный дом», обеспечивая максимальный комфорт и экономию энергии.

Появление новых материалов и технологий также открывает новые возможности. Композитные материалы для трубопроводов сочетают прочность металла и коррозионную стойкость пластика. Бесшовные соединения нового поколения значительно повышают надежность всей системы.

Подводя итог, стоит отметить, что правильный выбор схемы подключения вертикального радиатора – это ключевой фактор эффективности всей системы отопления. При этом важно учитывать как технические характеристики помещения, так и особенности конкретной модели радиатора. Профессиональный подход к установке гарантирует долговечность и надежность работы отопительной системы.
