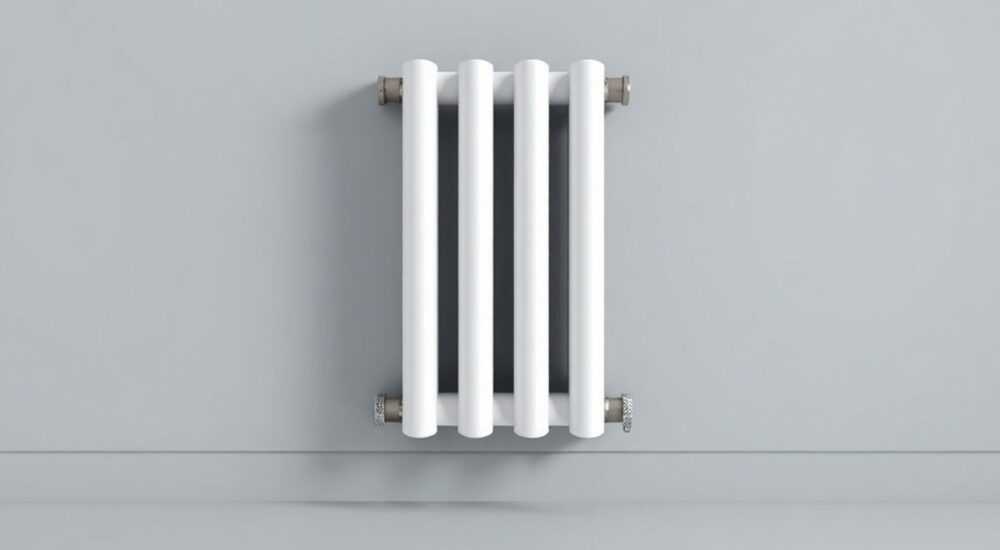

Радиаторы трубчатые вертикальные с нижним подключением

Радиаторы трубчатые вертикальные с нижним подключением — это современное решение для отопления, сочетающее эстетику, компактность и высокую тепловую эффективность. Они идеально подходят для помещений с ограниченным пространством, где важна бесшовная интеграция в интерьер, а также для модернизации старых систем отопления без перестройки трубопроводов. Главное преимущество таких радиаторов — возможность подключения снизу, что позволяет скрыть трубы в полу или плинтусе, сохранив чистоту линий стены и упростив монтаж в квартирах с панельными или монолитными перекрытиями.

Что такое вертикальные трубчатые радиаторы с нижним подключением

Вертикальные трубчатые радиаторы — это отопительные приборы, состоящие из нескольких вертикально расположенных стальных или алюминиевых трубок, соединённых между собой горизонтальными перемычками. Особенность моделей с нижним подключением заключается в том, что подача и обратка подводятся не сбоку или сверху, а снизу — через два патрубка, расположенных на нижнем коллекторе. Такая конструкция позволяет прокладывать трубы вдоль пола, в плинтусах или под стяжкой, не нарушая визуальную целостность интерьера.

Такие радиаторы часто используются в современных квартирах, офисах и элитных домах, где архитектурный дизайн требует минимализма. Они особенно востребованы в помещениях с большими окнами, где традиционные горизонтальные батареи не помещаются под подоконником, или в комнатах с низкими потолками, где вертикальное расположение экономит пространство. Многие производители предлагают модели с декоративной решёткой, имитирующей стальные профили или ламели, что делает радиатор частью интерьера, а не просто техническим элементом.

Преимущества и недостатки

Основное преимущество вертикальных трубчатых радиаторов с нижним подключением — эстетика. Они не «занимают» подоконник, не мешают установке штор, не требуют выступающих труб на стене. Это особенно ценно в интерьерах в стиле минимализм, скандинавском, лофт или хай-тек. Кроме того, такие радиаторы легко интегрируются в системы «тёплый пол» — они могут работать как дополнительный источник тепла в зонах повышенного теплопотребления, например, у входных дверей или в ванных комнатах.

Также стоит отметить их устойчивость к гидроударам и высокому давлению. Стальные трубчатые модели выдерживают до 16–20 бар, что делает их пригодными для использования в центральных системах отопления многоквартирных домов. Алюминиевые аналоги, хотя и легче и быстрее нагреваются, требуют более чистой теплоносительной среды и не рекомендуются в старых системах с ржавчиной и окалиной.

Недостатки тоже есть. Во-первых, цена: вертикальные трубчатые радиаторы на 20–40% дороже стандартных панельных. Во-вторых, при неправильном монтаже возможны засоры в нижних коллекторах — особенно если в системе используется неочищенный теплоноситель. Также они менее эффективны в очень холодных климатических зонах без дополнительного утепления стен, так как площадь теплообмена меньше, чем у широких горизонтальных аналогов.

Как выбрать радиатор: ключевые критерии

При выборе вертикального трубчатого радиатора с нижним подключением важно учитывать не только внешний вид, но и технические параметры. Первый критерий — материал. Сталь — самый надёжный выбор для центральных систем; алюминий — для автономного отопления с чистым теплоносителем; биметалл — оптимальный компромисс, но чаще встречается в горизонтальных моделях.

Второй параметр — теплоотдача. Рассчитайте необходимую мощность по формуле: 100 Вт на 1 м² площади комнаты, плюс 20% на потери через окна и 10% на холодные стены. Для вертикальных радиаторов учитывайте, что теплоотдача одной секции варьируется от 120 до 220 Вт в зависимости от высоты и диаметра трубок. Например, модель высотой 1800 мм с 6 трубками может выдавать до 1400 Вт — это достаточно для комнаты 14 м².

Третий фактор — тип подключения. Убедитесь, что патрубки имеют стандартную резьбу G ½» и расположены строго снизу. Некоторые производители предлагают модели с возможностью поворота патрубков на 90° — это удобно при нестандартных схемах подводки.

Четвёртый — наличие защитного покрытия. Лучшие модели имеют порошковое напыление или эмаль с антикоррозийной пропиткой. Избегайте радиаторов с матовой краской без сертификата соответствия ГОСТ 32552-2013.

Пошаговая инструкция по монтажу

Монтаж вертикального трубчатого радиатора с нижним подключением требует точности. Вот пошаговый алгоритм:

1. Подготовьте инструменты: уровень, перфоратор, гаечные ключи, фум-ленту, запорные клапаны, воздухоотводчик.
2. Определите место установки: радиатор должен быть на расстоянии 5–10 см от пола и 2–5 см от стены. Избегайте установки за мебелью или шторами.
3. Смонтируйте кронштейны: используйте анкерные болты для бетонных стен, дюбели для гипсокартона. Крепления должны выдерживать вес радиатора плюс 30% запаса.
4. Подключите трубы: подведите подачу и обратку к патрубкам снизу. Используйте гибкие шланги с резьбой G ½» — они компенсируют тепловое расширение.
5. Установите радиатор: аккуратно поднимите его на кронштейны, выровняйте по уровню. Не перетягивайте соединения — это приведёт к деформации коллектора.
6. Спустите воздух: откройте кран Маевского и дождитесь полного выхода воздуха. Закройте его, когда пойдёт вода.
7. Проверьте герметичность: включите систему на минимальной мощности, осмотрите все соединения в течение 2–3 часов.

Частые ошибки при установке и как их избежать

Самая распространённая ошибка — неправильный выбор высоты радиатора. Многие покупают модели высотой 2000 мм, не учитывая, что расстояние от пола до подоконника в типовых квартирах составляет 1900–2100 мм. В итоге радиатор «врезается» в подоконник, что нарушает циркуляцию воздуха и создаёт холодные зоны.

Вторая ошибка — игнорирование фильтра перед радиатором. В старых системах вода содержит ржавчину и шлам. Без фильтра грязь оседает в нижнем коллекторе, блокируя поток теплоносителя. Решение: установите магнитный фильтр-грязевик на обратке.

Третья ошибка — отсутствие балансировки. Если радиатор подключён в однотрубной системе, без балансировочных клапанов он будет перегреваться, а остальные — холодеть. В двухтрубных системах — обязательно используйте термостатические головки.

Четвёртая — неправильный выбор производителя. На рынке много подделок, особенно из Китая, с тонкими стенками трубок (менее 1,2 мм). Проверяйте сертификаты и толщину стенки в техпаспорте — минимум 1,5 мм для стали, 2 мм для алюминия.

Экспертное мнение: что говорят инженеры

«Вертикальные трубчатые радиаторы с нижним подключением — это не мода, а логичное развитие отопительных технологий. Они решают две ключевые задачи: сохраняют архитектурную целостность пространства и обеспечивают стабильный теплообмен. Особенно эффективны в коттеджах с панорамными окнами и в офисах с высокими потолками. Главное — не экономить на монтаже. Неправильно установленный радиатор даже из титана будет шуметь и протекать.»

— Елена Смирнова, главный инженер проектного бюро «ТеплоАрхитект», 22 года опыта в проектировании систем отопления для элитного жилья.

Она подчёркивает, что в 2025 году 68% новых проектов в Москве и Санкт-Петербурге используют вертикальные модели как стандарт. Особенно популярны серии с регулируемой высотой (например, 1200–2400 мм) и функцией «умного» подключения — когда радиатор можно подключить как к однотрубной, так и к двухтрубной системе без переделки.

Также эксперт советует: «Если вы выбираете радиатор для ванной — берите модель с IP44 и влагозащищённой электроникой. Некоторые бренды (например, Kermi, Stelrad) предлагают даже радиаторы с подогревом полотенец и Bluetooth-управлением.»

Вопросы и ответы

Заключение

Вертикальные трубчатые радиаторы с нижним подключением — это не просто модный аксессуар, а продуманное техническое решение для современного жилья. Они сочетают в себе эстетику, функциональность и надёжность, особенно в условиях ограниченного пространства и высоких требований к дизайну. Главное — не торопиться с выбором: учитывайте материал, теплоотдачу, качество монтажа и совместимость с вашей системой отопления.

Правильно установленный радиатор прослужит более 20 лет, не требуя замены или ремонта. Он не только обогревает, но и становится элементом интерьера — незаметным, но важным. В условиях роста спроса на «умные» и бесшовные решения такие радиаторы становятся стандартом для новостроек и реновации.

• Вертикальные трубчатые радиаторы с нижним подключением идеальны для современных интерьеров и ограниченного пространства.
• Сталь — оптимальный материал для центральных систем, алюминий — для автономных с чистым теплоносителем.
• Обязательно используйте фильтр, кран Маевского и термостатические клапаны — это продлевает срок службы на 50%.
• Монтаж должен выполняться с соблюдением зазоров: 5 см от пола, 2–5 см от стены, 10% свободного пространства для конвекции.
• Не покупайте радиаторы без техпаспорта и сертификатов — подделки часто имеют тонкие стенки и низкую устойчивость к давлению.
