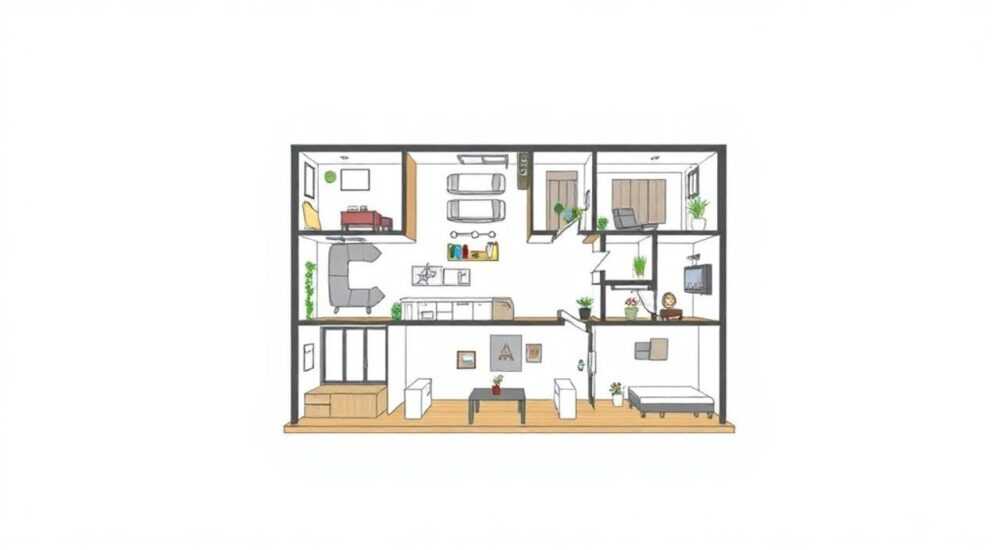

Скетчап как нарисовать план квартиры

Создание плана квартиры в SketchUp — это точный и наглядный способ визуализировать пространство, будь то для ремонта, перепланировки или сдачи проекта заказчику. Программа сочетает в себе простоту начального освоения и мощные инструменты для детальной проработки архитектурных решений. В отличие от традиционного черчения на бумаге, SketchUp позволяет быстро вносить изменения, добавлять текстуры, мебель и даже делать объёмные презентации.

Основы работы в SketchUp: что нужно знать новичку

SketchUp — это трёхмерная графическая среда, разработанная для архитекторов, дизайнеров интерьеров и строителей. Её ключевое преимущество — интуитивно понятный интерфейс, позволяющий быстро переходить от эскиза к объёмной модели. Несмотря на 3D-ориентацию, программа отлично подходит и для создания 2D-планов, особенно когда речь идёт о планировке жилых помещений.

Интерфейс состоит из панели инструментов, области рисования, палитры материалов и менеджера компонентов. Основные инструменты: «Линия» (Line), «Прямоугольник» (Rectangle), «Отступ» (Push/Pull), «Перемещение» (Move) и «Размер» (Tape Measure). Они доступны на верхней панели или через горячие клавиши (например, L — линия, M — перемещение).

SketchUp работает по принципу «поверхность + объём». Сначала вы рисуете контур, затем придаёте ему глубину. Это позволяет легко создавать стены, мебель и другие элементы. При этом программа автоматически распознаёт грани и ребра, что упрощает соединение объектов.

Ключевые термины и понятия

• Грань (Face) — плоская поверхность, ограниченная линиями. Без грани не работает инструмент «Отступ».
• Ребро (Edge) — линия, соединяющая две точки. Все фигуры строятся на рёбрах.
• Компонент (Component) — повторяющийся объект (например, дверь или стол), который можно многократно использовать и редактировать централизованно.
• Группа (Group) — набор объектов, объединённых для удобства перемещения и редактирования.

Подготовка к работе: замеры, масштаб и настройки программы

Прежде чем открывать SketchUp, необходимо подготовить точные данные о помещении. План, созданный без замеров, будет неточным и бесполезным на этапе ремонта или согласования перепланировки. Используйте рулетку, лазерный дальномер или приложение для смартфона (например, MagicPlan).

Замерьте длину каждой стены, высоту потолков, расположение дверных и оконных проёмов, а также ниши, выступы и радиаторы. Запишите всё на бумаге или в блокноте с пометками. Рекомендуется составить черновой эскиз в масштабе 1:50 или 1:100.

Открыв SketchUp, выполните базовые настройки:

1. Выберите шаблон «Архитектура — Метрическая» (Architecture – Millimeters). Он предварительно настроен на работу с миллиметрами и содержит нужные единицы измерения.
2. Убедитесь, что включена сетка (View → Grid). Она поможет выравнивать объекты.
3. Настройте точность размеров: Window → Model Info → Units. Установите точность до миллиметра.

Как задать масштаб в SketchUp

SketchUp автоматически работает в выбранной системе единиц, но важно проверить корректность отображения. Используйте инструмент «Рулетка» (Tape Measure, клавиша T), чтобы протестировать расстояние между двумя точками. Если вы нарисовали стену 4 метра, но система показывает 4000 мм — всё в порядке.

Если вы импортируете скан бумажного плана, масштаб нужно выставить вручную:

• Импортируйте изображение (File → Import).
• Нарисуйте линию вдоль известного отрезка (например, стены).
• Щёлкните правой кнопкой по линии → Tape Measure.
• Введите реальную длину (например, 4000 мм). SketchUp автоматически изменит масштаб всего чертежа.

Создание плана: как нарисовать стены, проёмы и перегородки

Первый шаг — построение контура внешних стен. Используйте инструмент «Прямоугольник» (R), если планировка простая, или «Линия» (L), если форма сложная. Начинайте от одной точки и последовательно откладывайте размеры, ориентируясь на свои замеры.

После того как контур готов, примените инструмент «Отступ» (P), чтобы придать стенам толщину. Стандартная толщина наружной стены — 380–510 мм, внутренней — 100–270 мм. Щёлкните на внутреннюю грань и введите значение (например, 100мм). Затем используйте «Отступ» ещё раз, чтобы задать высоту стен (стандарт — 2800 мм).

Для перегородок действуйте аналогично: нарисуйте линию по месту стены, используйте «Прямоугольник» для создания сечения, затем «Отступ», чтобы выдавить объём. Чтобы не перекрывать внешние стены, включите режим «Привязка к поверхности» (On Face) или работайте в изометрическом виде.

Как добавить дверные и оконные проёмы

Проёмы создаются методом вычитания объёма:

1. На стене нарисуйте прямоугольник нужного размера (дверь — 900×2100 мм, окно — 1400×1600 мм).
2. Выделите этот прямоугольник и нажмите Delete — образуется проём.
3. Если нужно, добавьте раму как отдельный компонент.

Для более точной визуализации используйте компоненты из библиотеки 3D Warehouse. Поиск: «door interior», «window modern». Устанавливайте их точно по уровню пола и с учётом толщины стены.

Детали интерьера: двери, окна, мебель и техника

После построения коробки квартиры переходите к наполнению. Используйте компоненты из 3D Warehouse — это огромная бесплатная библиотека моделей мебели, светильников, бытовой техники и сантехники.

Чтобы добавить мебель:

• Откройте Window → Components.
• Нажмите значок облачка (Online) и введите запрос: «кровать двуспальная», «кухонный гарнитур», «диван угол».
• Выберите модель, щёлкните, чтобы вставить, и установите в нужное место.
• Масштабируйте (инструмент «Размер», S), если модель слишком большая или маленькая.

Для кухни рекомендуется собирать гарнитур по модулям: нижние шкафы, верхние шкафы, варочная панель, духовой шкаф. Так вы сможете точно рассчитать рабочую зону и расстояния.

Как организовать слои и группы

Чтобы не запутаться в объектах, используйте слои (Layers):

• Создайте слои: «Стены», «Окна», «Двери», «Мебель», «Сантехника».
• Назначайте каждому объекту соответствующий слой.
• Включайте/выключайте слои для удобства просмотра.

Также группируйте связанные объекты: например, всю мебель в гостиной — в одну группу. Это упростит перемещение и скрытие элементов.

Текстуры и освещение: как сделать план реалистичным

Текстуры превращают схему в живой проект. Чтобы назначить материал:

• Откройте Window → Materials.
• Выберите категорию: Brick, Wood, Tile, Carpet.
• Щёлкните по грани, которую хотите покрасить.

Для пола используйте текстуры ламината, плитки или паркета. Для стен — обои, краску или декоративный камень. Убедитесь, что масштаб текстуры соответствует реальному: например, плитка 30×30 см должна выглядеть как 30 см, а не 3 метра.

Инструмент «Paint Bucket» (ведро с краской) позволяет быстро закрашивать большие площади. Держите под рукой стандартные цвета: белый для потолка, серый — для бетона, бежевый — для стен.

Освещение и камеры

SketchUp позволяет настроить освещение по времени суток:

• Window → Shadows — включите тени.
• Установите дату, время и часовой пояс.
• Наблюдайте, как солнце падает в окна — это помогает оценить естественное освещение.

Также настройте камеры (Camera → Named Views), чтобы сохранить виды: «План сверху», «Вид из гостиной», «Обзор кухни». Это пригодится при презентации проекта.

Экспорт и документация: сохранение и печать плана

После завершения модели её нужно экспортировать. Варианты зависят от цели:

• Для клиента — PDF с видом сверху и несколькими 3D-видами.
• Для прораба — DWG или DXF (только в SketchUp Pro).
• Для презентации — анимированный обход (используйте инструмент Animation).

Чтобы экспортировать план:

1. Перейдите в вид «Сверху» (Top View).
2. Настройте масштаб: Camera → Standard Views → Top.
3. File → Export → 2D Graphic. Выберите формат PNG или PDF, установите разрешение не ниже 300 dpi.

Для печати убедитесь, что масштаб соответствует листу. В параметрах экспорта задайте масштаб 1:50 или 1:100. Добавьте рамку, название проекта, масштаб и дату.

Экспертное мнение

По её словам, начинающие часто тратят время на текстуры и мебель, забывая о точности геометрии. Она рекомендует сначала построить «скелет» плана: стены, проёмы, размеры. Только потом — добавлять компоненты.

Также она советует использовать плагины:

• FredoScale — для точного масштабирования объектов;
• Joint Push Pull — для сложного выдавливания форм;
• Profile Builder — для создания карнизов и плинтусов.

Вопросы и ответы

Заключение

Создание плана квартиры в SketchUp — это не просто рисование, а системный подход к проектированию. От точных замеров до финального рендера каждый этап требует внимания к деталям. Главное преимущество SketchUp — скорость и наглядность. Вы можете за пару часов создать модель, которую раньше делали за несколько дней.

Программа подходит как профессионалам, так и новичкам. Даже без опыта в 3D-моделировании можно освоить базовые инструменты за один день. А постоянная практика и использование библиотек компонентов сделают процесс ещё эффективнее.

• Всегда начинайте с точных замеров и чернового эскиза.
• Используйте инструменты «Линия», «Прямоугольник» и «Отступ» для построения стен.
• Добавляйте мебель и материалы из 3D Warehouse для визуализации.
• Настройте тени и камеры для презентации проекта.
• Экспортируйте план в PDF или изображение с указанием масштаба.
