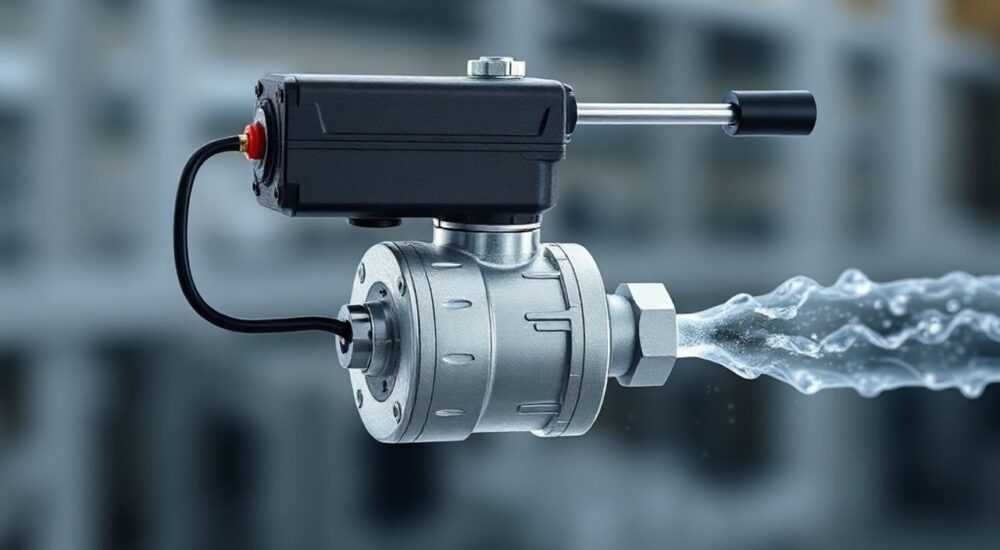

Смесительный клапан с сервоприводом

Смесительный клапан с сервоприводом — это ключевой элемент современных систем отопления, обеспечивающий точное регулирование температуры теплоносителя. Он автоматически смешивает горячую и охлаждённую воду из обратного трубопровода, поддерживая заданный температурный режим в контуре. Устройство особенно важно в низкотемпературных системах, таких как тёплые полы, где перегрев может привести к повреждению напольного покрытия или снижению комфорта.

В условиях растущих цен на энергоносители и повышенных требований к комфорту в жилых и коммерческих зданиях, автоматизация систем отопления становится не просто удобством, а необходимостью. Смесительные клапаны с сервоприводами — один из самых эффективных способов управления температурой в различных контурах, особенно когда источник тепла (например, котёл) работает при высокой температуре, а потребитель (например, тёплый пол) требует более низкой. Эти устройства позволяют гибко управлять распределением тепла, минимизируя потери и продлевая срок службы оборудования.

Принцип работы смесительного клапана с сервоприводом

Смесительный клапан с сервоприводом предназначен для автоматического регулирования температуры теплоносителя за счёт смешивания горячей воды из подающего трубопровода и охлаждённой — из обратного. Основная задача — снизить температуру подаваемого теплоносителя до уровня, безопасного для конкретного типа отопительного контура, например, до 35–45 °C для системы тёплого пола.
Клапан имеет три патрубка: два входных (подача и обратка) и один выходной (на контур). Внутри корпуса расположен затвор (золотник), который перемещается под действием сервопривода. Положение затвора определяет соотношение горячей и холодной воды, поступающей в контур. Чем больше открыт доступ к подаче — тем выше температура на выходе.
Управление осуществляется с помощью внешнего термостата, который измеряет температуру в помещении или в самом контуре. При достижении заданного значения термостат подаёт сигнал сервоприводу, который плавно закрывает или открывает клапан. Это позволяет избежать резких скачков температуры и обеспечивает стабильный микроклимат.

Как происходит процесс смешивания

Процесс начинается с подачи сигнала от термостата. Например, если температура в полу ниже установленной, сервопривод получает команду открыть клапан, увеличивая долю горячего теплоносителя. По мере нагрева датчик фиксирует изменение и постепенно закрывает клапан.
Важно понимать, что сервопривод не реагирует мгновенно. Хорошие модели имеют функцию плавного хода (soft start/stop), что исключает гидравлические удары и снижает износ механизма. Также они могут поддерживать промежуточные положения, а не только «открыто/закрыто», что критично для точного регулирования.

Типы смесительных клапанов: выбор по конструкции и назначению

Не все смесительные клапаны одинаковы. От правильного выбора зависит эффективность всей системы. Основные различия — по типу конструкции, пропускной способности, материалу корпуса и способу подключения.

• Трёхходовые клапаны — наиболее распространённый тип. Имеют один выход и два входа. Подходят для большинства систем тёплого пола и радиаторных контуров с раздельным управлением.
• Четырёхходовые клапаны — используются в сложных системах, где требуется одновременное управление несколькими контурами или реверсивное движение теплоносителя. Более дорогие и редкие.
• По принципу действия: нормально закрытые (NO) и нормально открытые (NC). Первые закрыты при отсутствии питания, вторые — открыты. Выбор зависит от требований безопасности: например, в детских учреждениях предпочтительны NO-клапаны.

Из чего делают клапаны?

Корпус чаще всего изготавливается из латуни с никелевым покрытием. Такие материалы устойчивы к коррозии и механическому износу. Пластиковые клапаны встречаются редко и подходят только для маломощных систем. Уплотнители — из EPDM или силикона, выдерживают температуру до 110 °C.

Сервопривод: устройство, виды и особенности подключения

Сервопривод — это электромеханический исполнительный механизм, преобразующий электрический сигнал в движение штока. Он крепится на корпус клапана и управляет положением золотника.
Основные типы сервоприводов:

• 230 В переменного тока — классические модели, часто используются в бытовых системах. Просты в подключении, но шумнее.
• 24 В постоянного тока — более современные, безопасные, применяются в «умных домах». Требуют блока питания, но меньше греются и работают тише.
• Беспроводные — управляются по радиоканалу (например, Zigbee, Z-Wave). Удобны при реконструкции, когда прокладка проводов затруднена.

Подключение сервопривода выполняется к термостату, который, в свою очередь, питается от сети или батареек. Современные термостаты поддерживают программирование по дням недели, геозависимость (включение при приближении хозяев) и интеграцию с голосовыми помощниками.

Как проверить работоспособность сервопривода

Перед запуском системы необходимо убедиться, что сервопривод реагирует на команды. Для этого:

1. Отключите питание.
2. Снимите сервопривод с клапана (если возможно).
3. Подайте напряжение вручную (через блок питания).
4. Наблюдайте за движением штока — он должен плавно выдвигаться и втягиваться.

Если шток не двигается или заедает, возможны неисправности двигателя или механической передачи. Не пытайтесь ремонтировать сервопривод самостоятельно — это герметичный узел.

Установка и подключение: пошаговая инструкция

Правильная установка — залог долгой и бесперебойной работы. Работы лучше выполнять на этапе монтажа системы отопления, до заполнения её теплоносителем.

Шаг 1: Выбор места установки

Клапан устанавливается на подающей линии перед распределительной гребёнкой. Расстояние до насоса — не менее 30 см, чтобы избежать вибраций. Место должно быть доступным для обслуживания и иметь запас по высоте для демонтажа сервопривода.

Шаг 2: Подключение труб

• Определите направление потока (стрелка на корпусе).
• Используйте фум-ленту или пасту для герметизации резьбовых соединений.
• Запрещено использовать ключи по корпусу сервопривода — только по шестиграннику клапана.
• После затяжки проверьте соединения на протечки.

Шаг 3: Установка сервопривода

Сервопривод крепится на клапан с помощью специального фланца. Убедитесь, что шток полностью вошёл в паз золотника. Затяните винты равномерно, избегая перекоса.

Шаг 4: Подключение к термостату

Подключите провода сервопривода к клеммам термостата согласно схеме. Обычно используется двухпроводная схема: фаза и ноль. Если термостат питается от батареек, убедитесь, что полярность соблюдена.

Шаг 5: Настройка и тестирование

• Заполните систему теплоносителем, удалите воздух через краны Маевского.
• Включите термостат, установите температуру выше текущей.
• Убедитесь, что сервопривод открылся, и теплоноситель пошёл в контур.
• Дождитесь срабатывания при достижении заданной температуры.

Распространённые ошибки при монтаже и эксплуатации

Даже качественное оборудование может выйти из строя из-за неправильного монтажа или настройки. Вот самые частые ошибки:

• Отсутствие фильтра грубой очистки — частицы ржавчины и накипи попадают в клапан, вызывая заклинивание золотника.
• Неправильная ориентация сервопривода — если шток направлен вниз, конденсат может скапливаться внутри, вызывая коррозию.
• Подключение без насоса — в контурах тёплого пола обязательно использование циркуляционного насоса. Без него теплоноситель не будет двигаться.
• Игнорирование балансировки — если в системе несколько контуров, их нужно балансировать по расходу, иначе один будет перегреваться, другой — оставаться холодным.

Как диагностировать неисправность

Если температура в полу не растёт, хотя котёл работает:

1. Проверьте питание термостата и сервопривода.
2. Убедитесь, что термостат получает корректные показания (датчик не зажат кабелями или утеплителем).
3. Попробуйте вручную открыть сервопривод (если есть ручной режим).
4. Проверьте давление в системе и наличие воздуха.

Если проблема не решена — вероятна внутренняя поломка клапана или сервопривода.

Эксплуатация и обслуживание: как продлить срок службы

Средний срок службы качественного смесительного клапана с сервоприводом — 10–15 лет. Однако при правильном уходе он может работать дольше.
Регулярное обслуживание включает:

• Ежегодная проверка герметичности соединений.
• Очистка фильтра грубой очистки перед клапаном.
• Проверка хода штока — он должен двигаться плавно, без заеданий.
• Контроль параметров теплоносителя: pH, содержание кислорода, отсутствие масел.

Зимой особенно важно следить за температурой в помещениях. Длительный простой системы при минусовых температурах может привести к замерзанию теплоносителя и разрушению клапана.

Когда менять сервопривод?

Признаки износа:

• Шум при работе (жужжание, скрежет).
• Неполное открытие/закрытие клапана.
• Самопроизвольное срабатывание.
• Перегрев корпуса сервопривода.

Замену можно выполнить без слива системы — достаточно отключить питание, отвинтить винты крепления и снять старый механизм. Новый устанавливается аналогично.

Экспертное мнение

Интервью с Андреем Волковым, руководителем монтажной бригады, 18 лет опыта

— Андрей, какие системы чаще всего требуют смесительных клапанов с сервоприводами?
— В первую очередь — тёплые полы. Котлы греют до 70–80 °C, а полы не должны превышать 45 °C. Без смесительного узла это невозможно. Также такие клапаны нужны в системах с бойлерами косвенного нагрева и при подключении нескольких источников тепла.
— Какие бренды вы считаете наиболее надёжными?
— Для клапанов — Esbe, Herz, Oventrop. По сервоприводам — Salus, Honeywell, Danfoss. Китайские аналоги дешевле, но служат в 2–3 раза меньше. Иногда их приходится менять уже через 3 года.
— Есть ли тренды в этой области?
— Да. Сейчас активно развивается беспроводное управление. Мы всё чаще ставим термостаты с Wi-Fi, которые управляют сервоприводами через облако. Также растёт спрос на клапаны с встроенными датчиками расхода — они позволяют контролировать работу системы в реальном времени.

Вопросы и ответы

Заключение

Смесительный клапан с сервоприводом — это не просто элемент системы отопления, а ключ к комфорту, экономии и долговечности оборудования. Его правильный выбор, установка и обслуживание позволяют добиться стабильной температуры, снизить энергопотребление и избежать аварийных ситуаций.

• Используйте трёхходовые клапаны с сервоприводом 24 В для систем тёплого пола.
• Обязательно устанавливайте фильтр и насос перед клапаном.
• Выбирайте модели с плавным ходом и ручным дублёром.
• Проводите ежегодную профилактику: чистка, проверка хода, контроль герметичности.
• Интегрируйте систему с «умным домом» для максимального удобства и экономии.
