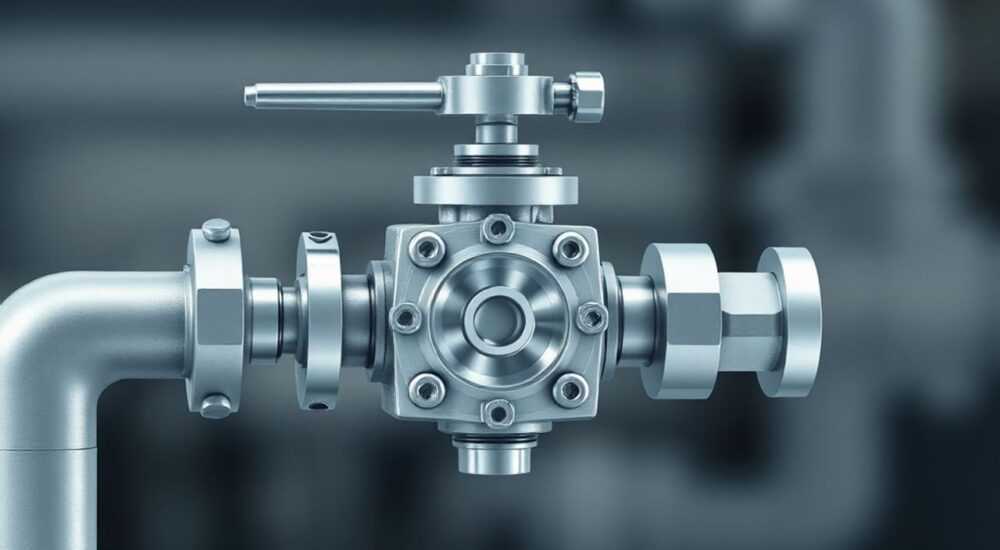

Устройство смесительного клапана

Смесительный клапан представляет собой важнейший элемент современных систем отопления и водоснабжения, обеспечивающий точное регулирование температуры теплоносителя. Особенно актуальна эта тема становится в холодное время года, когда эффективность работы отопительных систем напрямую влияет на комфорт в доме. Представьте ситуацию: вы установили современный котел, но температура в комнатах постоянно колеблется, а расходы на отопление растут. Причина может крыться именно в некорректной работе смесительного узла. В этой статье мы подробно разберем устройство и принцип работы этого важного элемента системы, его виды и особенности монтажа. Вы узнаете, как правильно выбрать и установить смесительный клапан, какие ошибки чаще всего допускают при монтаже, и как обеспечить его долговечную работу.

Конструкция и принцип работы смесительного клапана

Устройство смесительного клапана основано на достаточно простом, но эффективном механизме. Основными элементами конструкции являются корпус, запорно-регулирующий механизм, привод и уплотнители. Корпус изготавливается преимущественно из латуни или нержавеющей стали, что обеспечивает высокую коррозионную стойкость и долговечность. Запорно-регулирующий механизм может быть шаровым, конусным или игольчатым – выбор зависит от конкретных условий эксплуатации.

Принцип работы смесительного клапана заключается в регулировании потока теплоносителя путем изменения проходного сечения. Когда привод получает сигнал от термостата или контроллера, он перемещает запорный элемент, изменяя соотношение горячего и холодного потоков. Это позволяет поддерживать заданную температуру с точностью до долей градуса.

Важно отметить, что современные модели оснащаются различными типами приводов: термостатическими, электрическими или пневматическими. Каждый из них имеет свои преимущества и особенности применения в зависимости от типа системы и требуемой точности регулирования.

Классификация и особенности различных типов смесительных клапанов

Существует несколько основных типов смесительных клапанов, каждый из которых имеет свою специфику применения. Трехходовые клапаны являются наиболее распространенными и используются для смешивания двух потоков теплоносителя с разной температурой. Они особенно эффективны в системах с контуром теплого пола, где требуется точное поддержание температуры.

Четырехходовые клапаны применяются в более сложных системах, где необходимо не только смешивать, но и разделять потоки. Такие устройства часто используются в каскадных системах отопления или при организации нескольких независимых контуров. Отдельного внимания заслуживают термостатические смесительные клапаны, которые работают автономно без внешних источников питания.

• Трехходовые клапаны — идеальное решение для систем теплого пола
• Четырехходовые модели подходят для сложных инженерных систем
• Термостатические варианты отличаются энергонезависимостью

При выборе типа клапана важно учитывать не только технические характеристики, но и особенности конкретной системы. Например, для небольших частных домов вполне достаточно трехходового клапана с термостатическим приводом, тогда как в промышленных системах потребуются более сложные решения.

Пошаговая инструкция по монтажу и настройке

Правильная установка смесительного клапана начинается с подготовительных работ. Первым делом необходимо тщательно проверить комплектацию и целостность всех элементов. Особое внимание следует уделить стрелкам на корпусе, указывающим направление потока теплоносителя. Неправильная ориентация может привести к некорректной работе устройства.

Процесс монтажа включает несколько последовательных этапов:

• Подготовка места установки и необходимого инструмента
• Установка запорной арматуры до и после клапана
• Монтаж самого смесительного клапана с использованием паронитовых прокладок
• Подключение привода и датчиков
• Гидравлические испытания системы

Настройка устройства требует особого внимания. Начинать следует с базовой калибровки, постепенно доводя параметры до оптимальных значений. Рекомендуется проводить первичную настройку при полностью остывшей системе, постепенно увеличивая температуру. Важно помнить, что окончательная настройка должна производиться только после полного выхода системы на рабочий режим.

Сравнительный анализ популярных моделей

В современном ассортименте представлены различные модели смесительных клапанов от разных производителей. Рассмотрим основные характеристики популярных решений:

Выбор конкретной модели зависит от множества факторов: размеров трубопровода, требуемой пропускной способности, максимальной рабочей температуры и бюджета проекта. Например, для небольших частных домов отлично подойдут модели Valtec, сочетающие доступную цену и надежность. В то время как для крупных объектов лучше рассматривать профессиональные решения Honeywell или Danfoss.

Практические рекомендации и типичные ошибки

Опыт показывает, что наиболее частыми проблемами при эксплуатации смесительных клапанов становятся неправильный монтаж и обслуживание. Одна из распространенных ошибок – установка устройства без фильтров механической очистки. Это приводит к быстрому износу уплотнителей и запорного механизма. Специалисты рекомендуют обязательно устанавливать сетчатые фильтры перед клапаном.

Важно помнить, что регулярное техническое обслуживание значительно продлевает срок службы оборудования. Минимум раз в год необходимо проводить проверку работы привода и состояния уплотнительных элементов.

Еще одна типичная ошибка – неправильный выбор мощности привода. При недостаточной мощности привод не сможет преодолеть гидравлическое сопротивление, что приведет к некорректной работе системы. При этом избыточная мощность также нежелательна, так как может вызвать повышенный износ механизма.

Экспертное мнение: советы практикующего инженера

Александр Петров, главный инженер компании «ТеплоТехПроект», имеющий более 15 лет опыта в проектировании и монтаже инженерных систем, делится своим опытом: «За годы работы я столкнулся с множеством случаев некорректной работы смесительных клапанов. Самая распространенная ситуация – это установка устройства без учета реальных параметров системы. Например, в одном из проектов заказчик решил сэкономить и установил клапан с недостаточной пропускной способностью. Как результат – постоянные перепады температуры и повышенный износ оборудования».

По словам эксперта, ключевой момент при выборе смесительного клапана – это точный расчет всех параметров системы. «Я всегда рекомендую делать запас по пропускной способности минимум 20-30%. Это позволит системе работать стабильно даже при пиковых нагрузках», – отмечает Александр Петров.

Ответы на часто задаваемые вопросы

Перспективы развития технологий смешивания теплоносителей

Современные тенденции развития смесительных клапанов направлены на повышение энергоэффективности и интеллектуализацию управления. Производители активно внедряют технологии «умного дома», позволяющие удаленно контролировать и настраивать работу устройств через мобильные приложения. Особенно перспективным направлением является развитие адаптивных систем, способных самостоятельно корректировать параметры работы в зависимости от внешних условий.

Новые материалы и покрытия существенно увеличивают срок службы оборудования. Например, использование нанопокрытий на внутренних поверхностях позволяет снизить гидравлическое сопротивление и повысить коррозионную стойкость. Также набирают популярность компактные модульные решения, объединяющие в одном корпусе несколько функциональных элементов.
