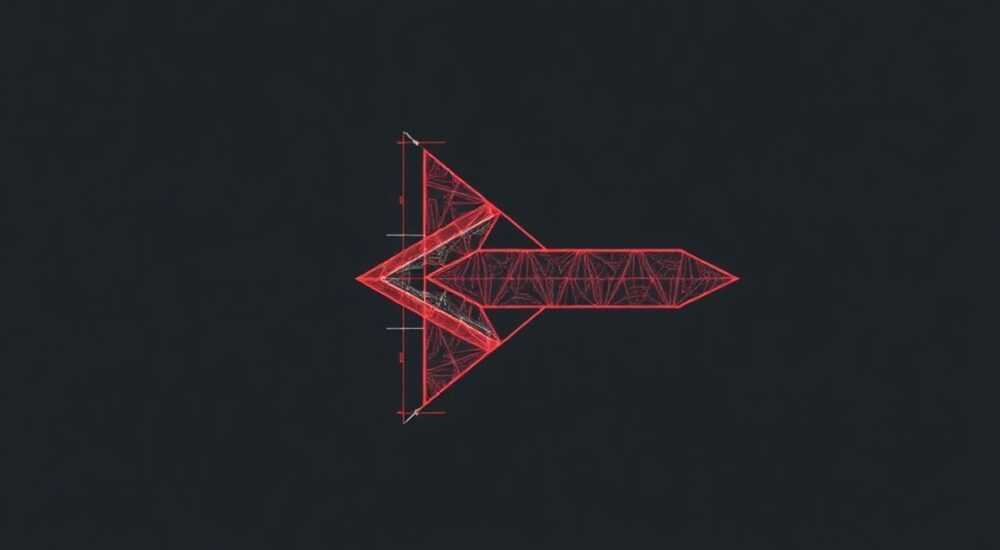

Стрелка в автокаде как нарисовать

В AutoCAD стрелка — это графический элемент, используемый для обозначения направлений, выносок, размеров и аннотаций. Нарисовать её можно несколькими способами: с помощью встроенных инструментов размерных стилей, команды «Линия» с настройкой конечных точек, блоков или ручного построения полилинии. Наиболее универсальный и профессиональный подход — использование параметризованных стрелок через настройку размерных стилей или создание пользовательских блоков.

Основные типы стрелок в AutoCAD

В AutoCAD стрелки используются повсеместно: от простых указаний направления до сложных чертежей с аннотациями. Они могут быть частью размерной линии, выноски, примечания или самостоятельного графического элемента. Понимание типов стрелок помогает выбрать правильный метод их создания.
Наиболее распространённые типы стрелок включают закрытую заполненную (Closed filled), открытую (Open), косую черту (Slash), точку (Dot), архитектурную (Architectural tick) и пользовательские формы. Каждая из них доступна через диалоговое окно «Размерный стиль» (DIMSTYLE). Выбор зависит от стандарта: ГОСТ, ISO, ANSI или внутренних корпоративных требований.
Для технической документации по ГОСТ 2.307–68 предпочтительны закрытые заполненные стрелки. В архитектурных чертежах часто применяют тонкие штрихи или точки. При работе с международными заказчиками важно учитывать стандарты ISO, где стрелки могут быть незаполненными и более минималистичными.

Выбор типа стрелки влияет не только на внешний вид, но и на читаемость чертежа. Например, слишком крупные стрелки на мелком масштабе могут перегружать изображение, а слишком мелкие — теряться. Поэтому настройка масштаба стрелки — критически важный этап.

Как нарисовать стрелку через размерные стили

Один из самых надёжных способов получить качественную стрелку — использовать систему размерных стилей. Хотя этот метод изначально предназначен для размеров, его можно адаптировать для создания автономных стрелок.
Перейдите в «Аннотации» → «Размерные стили» или введите команду DIMSTYLE. Создайте новый стиль или измените существующий. Во вкладке «Символы и стрелки» найдите параметр «Тип стрелки». Здесь можно выбрать один из стандартных вариантов или загрузить пользовательский блок в качестве стрелки.
После настройки примените стиль к новому размеру. Даже если вы не планируете указывать значение размера, сам факт построения линии с заданными стрелками решает задачу. Затем можно удалить текст размера командой ERASE, оставив только стрелку и линию.

1. Вызовите команду DIMLINEAR (линейный размер).
2. Укажите начальную и конечную точки.
3. Установите положение размерной линии.
4. Нажмите ПКМ → «Текст» → «Без текста», чтобы скрыть числовое значение.
5. Удалите лишние элементы, оставив только стрелку при необходимости.

Этот метод особенно эффективен при массовом оформлении чертежей. Если позже потребуется изменить тип стрелки, достаточно отредактировать размерный стиль — все связанные объекты обновятся автоматически.

Создание стрелки с помощью полилинии

Когда нужна уникальная форма стрелки, не входящая в стандартные библиотеки, лучший выбор — ручное построение с использованием полилинии (PLINE). Этот метод даёт полный контроль над геометрией.
Начните с команды PLINE. Укажите начальную точку хвоста стрелки. Затем задайте ширину начала (Width Start) и ширины конца (Width End) в параметрах командной строки. Например, установите начальную ширину 0, а конечную — 10 мм. Это создаст эффект заострения.
Продолжайте линию до желаемой длины наконечника, затем завершите команду. Получится треугольная стрелка с плавным расширением. Для двусторонней стрелки повторите процесс в обратном направлении или используйте зеркальное отражение (MIRROR).

Для большей гибкости можно добавить дополнительные сегменты: например, хвостовик из тонкой линии перед основной стрелкой. Это придаст элементу профессиональный вид и улучшит восприятие направления.

Использование блоков для стрелок

Блоки — наиболее эффективный способ многократного использования стрелок. Создав однажды блок-стрелку, вы можете вставлять её в любые чертежи, масштабировать и поворачивать под нужным углом.
Для создания блока нарисуйте стрелку любым способом: полилинией, многоугольником или сплайном. Затем выделите объект и вызовите команду BLOCK (или БЛОК). Укажите имя блока, например «Arrow_Simple», базовую точку (обычно остриё) и выберите объекты.
После сохранения блок можно вставить командой INSERT. Он будет доступен во всех новых чертежах, если добавить его в шаблон .dwt или сохранить в библиотеке. Для ещё большего удобства используйте палитру инструментов (Tool Palettes).

Блоки можно сделать динамическими: добавить параметры длины, угла поворота и даже переключение между типами стрелок. Это особенно полезно при работе с клиентами, которым нужно выбирать между разными стилями аннотаций.

Автоматизация и параметризация стрелок

Современный AutoCAD поддерживает параметрическое проектирование, что открывает возможности для интеллектуальных стрелок. Используя параметры и ограничения, можно создать стрелку, которая автоматически адаптируется под контекст.
Например, привяжите стрелку к определённому объекту с помощью геометрического ограничения «параллельность» или «перпендикулярность». При перемещении целевого элемента стрелка будет следовать за ним, сохраняя направление.
Для этого:

• Нарисуйте стрелку рядом с объектом.
• Перейдите на вкладку «Параметризация».
• Примените ограничение «Выравнивание» или «Точка на кривой».
• Добавьте размерные параметры для контроля длины.

Также можно использовать LISP-рутину или скрипт для быстрой вставки стрелки. Например, написать простую программу, которая по щелчку мыши создаёт стрелку заданного типа и ориентации.

Для продвинутых пользователей подойдёт создание пользовательской команды через CUI (Customize User Interface), которая объединяет вставку блока, поворот и масштабирование в один шаг.

Распространённые ошибки и как их избежать

При работе со стрелками пользователи часто допускают типовые ошибки, которые портят внешний вид чертежа и усложняют дальнейшую работу.
Одна из самых частых — использование обычных линий вместо полилиний или блоков. Такие стрелки не масштабируются корректно и теряют пропорции при изменении масштаба вида. Вместо этого всегда применяйте параметризованные решения.
Другая ошибка — смешивание типов стрелок в одном чертеже. Например, часть выполнена через размерные стили, часть — как отдельные объекты. Это нарушает единообразие и затрудняет массовое редактирование.

Также распространена проблема с печатью: стрелки могут выглядеть нормально на экране, но на бумаге оказаться слишком тонкими или размытыми. Решение — проверка чертежа в режиме предварительного просмотра печати (PLOT) и настройка веса линий.

Экспертное мнение

При выборе метода создания стрелки следует руководствоваться принципом: «чем больше чертежей, тем выше должна быть степень автоматизации». Для разовых задач подойдёт полилиния, для серийного производства — блоки и стили.
Предпочтительнее использовать встроенные механизмы AutoCAD, такие как размерные стили и динамические блоки, поскольку они интегрированы в систему управления чертежами и совместимы с другими инструментами, включая AutoCAD LT и web-версии.
Качественная стрелка должна быть пропорциональной, легко читаемой и соответствовать общему стилю документа. Её форма не должна отвлекать внимание, но при этом чётко указывать направление.
Особое внимание уделяйте масштабу представления. Стрелка, идеальная в масштабе 1:1, может потеряться в 1:100. Используйте масштабные переменные или аннотативные объекты, чтобы стрелка корректно отображалась во всех видах.

Вопросы и ответы

Заключение

Нарисовать стрелку в AutoCAD можно множеством способов, но выбор метода определяется целями, масштабом проекта и требованиями к стандартизации. Для единичных случаев подойдёт полилиния с настройкой ширины, для регулярного использования — блоки и размерные стили.

• Для стандартных задач используйте размерные стили — они соответствуют ГОСТ и ISO.
• Создавайте блоки для многократного использования и унификации оформления.
• Применяйте параметризацию, чтобы стрелки адаптировались к изменениям в чертеже.
• Храните стрелки в шаблонах и библиотеках для быстрого доступа.
• Проверяйте отображение стрелок в режиме предварительного просмотра печати.
