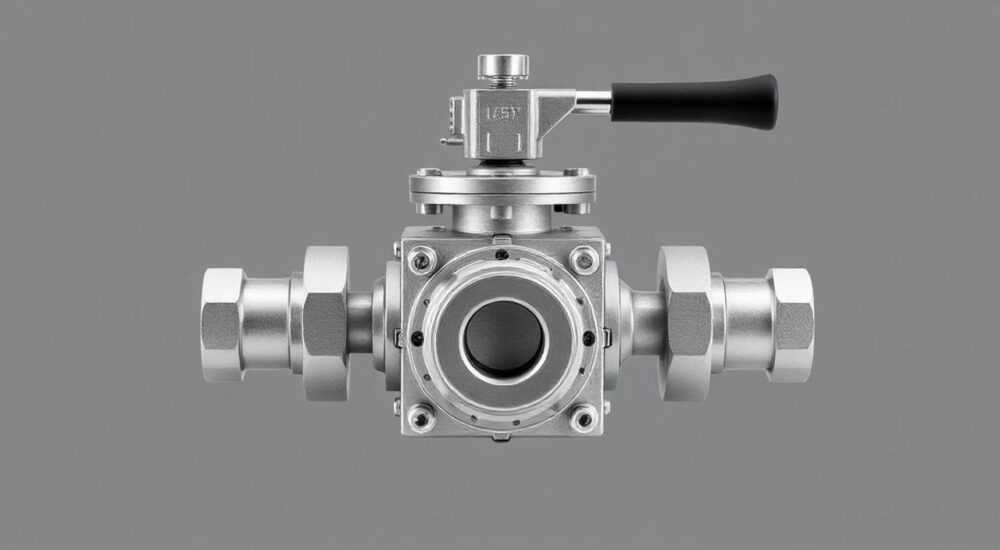

Трехходовой поворотный смесительный клапан

Трехходовой поворотный смесительный клапан — это устройство, предназначенное для регулирования температуры теплоносителя в системах отопления и горячего водоснабжения за счёт смешивания потоков с разной температурой. Он соединяет три трубы: две подводят жидкость (горячую и холодную), третья отводит смесь заданной температуры. Устройство обеспечивает стабильность режима работы котла, предотвращает его тепловые удары и способствует энергоэффективности системы.

Трехходовой поворотный смесительный клапан — ключевой элемент гидравлической настройки современных отопительных систем. Для точного контроля температуры выбирайте клапан с термоголовкой и выносным датчиком, а монтаж доверяйте специалистам.

Содержание статьи:

Принцип работы трехходового поворотного смесительного клапана
Как работает термоголовка
Типы и конструктивные особенности
Где применяется: сфера использования
Как выбрать подходящий клапан
Популярные бренды и их особенности
Монтаж и подключение: пошаговая инструкция
Распространённые ошибки при установке и эксплуатации
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы трехходового поворотного смесительного клапана

Трехходовой поворотный смесительный клапан выполняет функцию автоматического или ручного смешивания двух потоков жидкости — например, горячей воды из котла и остывшего теплоносителя из обратки. В результате на выходе формируется стабильная температура, необходимая для безопасной и эффективной работы отопительного контура.

Клапан имеет три патрубка: два входа и один выход. Один вход подключается к подающей магистрали (горячий теплоноситель), второй — к обратному трубопроводу (охлаждённая вода), а третий направляет смешанную среду в контур низкой температуры, например, в тёплый пол или радиаторную группу. Регулировка осуществляется за счёт поворота штока или шара внутри корпуса, который перераспределяет потоки.

При повороте запорного элемента изменяется пропорция между горячим и холодным потоками. Например, если требуется повысить температуру в контуре, клапан увеличивает долю горячей воды. Если нужно охладить — открывает доступ к обратке. Это позволяет поддерживать заданный режим без участия котла, снижая его цикличность и продлевая срок службы.

Полезно знать: Поворотный тип отличается плавностью хода и высокой надёжностью по сравнению с плунжерными аналогами. Он менее подвержен заклиниванию и лучше справляется с загрязнённой водой.

Как работает термоголовка

Часто клапан комплектуется термоголовкой — устройством, реагирующим на температуру окружающей среды. Термоголовка может быть механической или электронной. Механическая использует термочувствительный элемент (сильфон), который расширяется при нагреве и давит на шток клапана, изменяя его положение.

Электронная термоголовка работает в паре с выносным датчиком и управляющим блоком. Она точнее регулирует температуру и может интегрироваться в «умный дом». Такие системы позволяют программировать график нагрева, экономить до 15–20% энергии и поддерживать комфортный микроклимат.

Типы и конструктивные особенности

Трехходовые клапаны различаются по принципу действия, материалу корпуса, способу управления и типу подключения. Выбор зависит от задач, параметров системы и бюджета.

По типу движения запорного элемента: поворотные (шаровые) и поступательные (плунжерные).
По способу управления: ручные, механические (с термоголовкой), электроприводные.
По материалу корпуса: латунь, бронза, нержавеющая сталь.
По назначению: смесительные и переключающие (распределительные).

Поворотные клапаны чаще используются как смесительные. Их преимущество — минимальное гидравлическое сопротивление и долгий срок службы. Шаровой механизм обеспечивает герметичность и плавное регулирование. Плунжерные модели более чувствительны к загрязнениям, но позволяют точнее дозировать поток.

Параметр	Поворотный клапан	Плунжерный клапан
Гидравлическое сопротивление	Низкое	Высокое
Точность регулировки	Средняя	Высокая
Устойчивость к загрязнениям	Высокая	Низкая
Срок службы	10–15 лет	7–10 лет
Цена	Средняя	Выше средней

«Для систем тёплого пола оптимальны поворотные клапаны с термоголовкой Danfoss или Oventrop. Они обеспечивают стабильную температуру и не требуют частого обслуживания.» — Алексей Ковалёв, инженер-теплотехник, 14 лет опыта

Где применяется: сфера использования

Трехходовой поворотный смесительный клапан — универсальное решение, применяемое в различных инженерных системах. Его основное назначение — защита оборудования и обеспечение комфорта.

В автономных системах отопления частных домов клапан используется для подключения тёплых полов. Поскольку котёл нагревает воду до 70–90 °C, а для напольного обогрева требуется максимум 45 °C, необходимо понижать температуру. Клапан смешивает горячую воду с остывшей из обратки, формируя нужный режим.

В многоквартирных домах такие устройства устанавливают в узлах теплового пункта для регулировки подачи тепла в зависимости от уличной температуры (погодозависимое регулирование). Это повышает энергоэффективность и снижает расходы на отопление.

Кроме того, трехходовые клапаны применяются:

в системах ГВС для защиты от ожогов;
в чиллерах и кондиционерах;
в промышленных теплообменниках;
в солнечных коллекторах для балансировки температуры.

Полезно знать: В системах с несколькими контурами (радиаторы + тёплый пол) рекомендуется использовать группу подмеса с насосом и трехходовым клапаном — это обеспечивает стабильную циркуляцию и точное управление.

Как выбрать подходящий клапан

Выбор трехходового поворотного смесительного клапана зависит от нескольких факторов: типа системы, требуемой производительности, условий эксплуатации и бюджета.

Первое — определите диаметр подключения. Стандартные размеры: G½», G¾», 1″, DN15–DN25. Диаметр должен соответствовать трубопроводу. При несоответствии возникают гидравлические потери и шум.

Второе — решите, нужна ли вам автоматика. Для простых систем подойдёт ручной или механический клапан. Для точного контроля — электропривод с возможностью программирования. Электронные модели дороже, но окупаются за счёт экономии энергии.

Третье — обратите внимание на максимальное давление и температуру. Большинство бытовых моделей рассчитаны на 10 бар и 110 °C. В промышленных условиях нужны усиленные версии.

Определите назначение: смешение или переключение потоков.
Подберите тип управления: ручной, термомеханический, электрический.
Уточните параметры сети: давление, температура, расход.
Выберите материал корпуса: латунь — оптимально для дома.
Проверьте наличие сертификатов (например, РОСТЕСТ, НАКС).

Монтаж и подключение: пошаговая инструкция

Правильная установка трехходового поворотного смесительного клапана критически важна. Ошибка может привести к некорректной работе, гидроударам или выходу из строя котла.

Перед началом работ отключите подачу теплоносителя и сбросьте давление. Используйте только те инструменты, которые предусмотрены производителем: разводной ключ, фум-ленту или льняную подмотку с пастой Unipak.

Определите направление потоков: на корпусе клапана есть стрелки. Подача от котла — А, обратка — B, смешанный поток — AB.
Установите клапан в горизонтальном положении, термоголовкой вверх — это предотвратит скопление воздуха.
Подключите патрубки, соблюдая герметичность. Не перетягивайте гайки — можно повредить резьбу.
Если используется термоголовка, установите выносной датчик в коллектор или трубу после клапана.
Проверьте работу системы в режиме теста: постепенно меняйте температуру и наблюдайте за реакцией.

Для систем с насосом клапан монтируется перед насосом, чтобы обеспечить постоянный перепад давления. В противном случае возможны скачки температуры и шум в трубах.

Полезно знать: После монтажа обязательно промойте систему — мусор и сварочные окалины могут повредить шаровой механизм.

Распространённые ошибки при установке и эксплуатации

Даже качественный клапан будет работать плохо, если допущены ошибки при монтаже или выборе. Вот наиболее частые проблемы:

Неправильная ориентация клапана: установка вертикально или вниз термоголовкой приводит к сбоям в работе термоэлемента.
Отсутствие фильтра грубой очистки: песок и частицы быстро выводят из строя шар и седла.
Подключение без насоса: в контурах с длинными трубами (например, тёплый пол) естественная циркуляция недостаточна.
Игнорирование гидравлического баланса: несогласованные расходы вызывают перегрев одних зон и недогрев других.
Использование вместо двухходового клапана: трехходовой нельзя применять как запорное устройство — он всегда открыт для одного из потоков.

Ещё одна ошибка — отсутствие сервисных шаровых кранов до и после клапана. Без них невозможно провести ремонт или замену без слива всей системы.

«Я видел, как мастера ставили клапан «на глаз», не проверяя гидравлику. Через месяц жалобы на холодный пол. Причина — неправильный диаметр и отсутствие балансировочного вентиля.» — Дмитрий Смирнов, сантехник, 18 лет практики

Экспертное мнение

Сегодня мы поговорили с Сергеем Волковым, главным инженером проектной компании «ТеплоДом», имеющим 20-летний опыт проектирования отопительных систем.

«Трехходовой поворотный смесительный клапан — это не просто деталь, а «мозг» контура низкой температуры. Мы в своих проектах всегда предусматриваем его наличие, особенно при комбинировании радиаторов и тёплых полов. За последние 5 лет ни один объект с правильно подобранным клапаном не имел проблем с перегревом или цикличностью котла.» — Сергей Волков, главный инженер, «ТеплоДом»

По его словам, будущее — за интеллектуальными системами. «Уже сейчас доступны клапаны с Wi-Fi-модулями, которые можно настраивать через смартфон. Они анализируют уличную температуру, режим проживания и даже прогноз погоды. Это не роскошь, а необходимость для энергоэффективного дома.»

Вопросы и ответы

Можно ли использовать трехходовой клапан без термоголовки?

Да, можно, но тогда регулировка будет ручной. Это допустимо в простых системах, где температура меняется редко. Однако для комфорта и экономии рекомендуется автоматика.

Чем отличается смесительный от переключающего клапана?

Смесительный объединяет два потока в один, переключающий направляет один поток на два выхода. Первый — для подмеса, второй — для выбора режима (например, отопление/ГВС).

Нужен ли насос в контуре с трехходовым клапаном?

Обязательно, если речь идёт о тёплом полу или длинных трубопроводах. Без насоса возможны застои и неравномерный прогрев.

Как часто нужно обслуживать клапан?

Практически не требует обслуживания. Раз в 3–5 лет рекомендуется проверить герметичность, при необходимости — заменить сальник или термочувствительный элемент.

Подойдёт ли клапан для системы с твердотопливным котлом?

Да, особенно важно это для таких котлов. Клапан предотвращает попадание холодной воды в теплообменник, что исключает конденсат и коррозию.

Заключение

Трехходовой поворотный смесительный клапан — важнейший элемент современных систем отопления, отвечающий за комфорт, безопасность и энергоэффективность. Он позволяет точно регулировать температуру теплоносителя, продлевает срок службы котла и защищает оборудование от тепловых ударов.

Правильно выбранный и установленный клапан становится «тихим героем» вашей инженерной системы. Инвестиции в качественное устройство окупаются уже в первый отопительный сезон за счёт снижения расхода топлива и отсутствия ремонтов.

Поворотные клапаны надёжнее и долговечнее плунжерных.
Для автоматического контроля выбирайте модель с термоголовкой.
Монтаж должен выполняться строго по схеме, с учётом направления потоков.
Обязательно устанавливайте фильтр и сервисные краны.
Интеграция с «умным домом» открывает новые возможности по управлению климатом.
