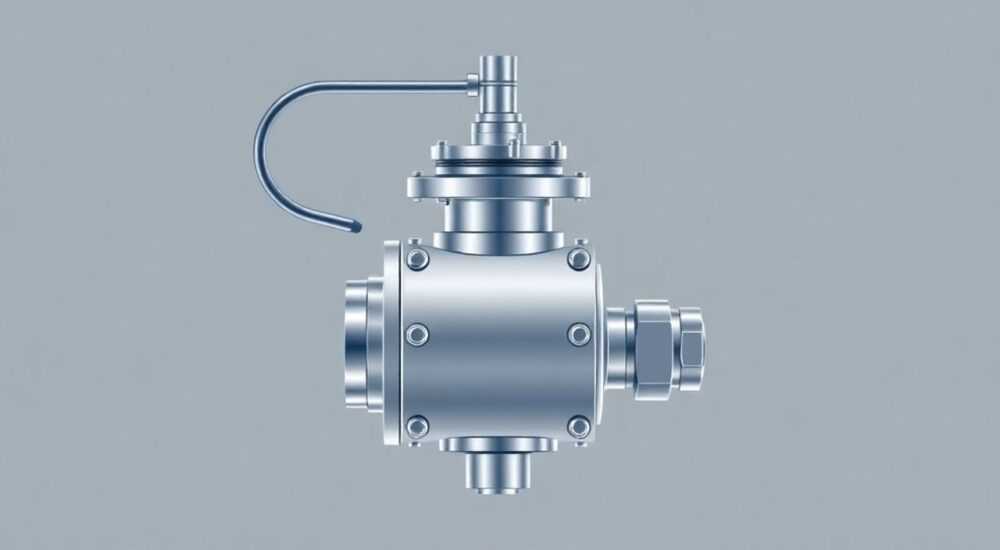

Смесительный узел с двухходовым клапаном

Смесительный узел с двухходовым клапаном — это ключевой элемент систем отопления, обеспечивающий точное регулирование температуры теплоносителя. Он позволяет смешивать горячую воду из котла с остывшим потоком из обратки, подавая в контур стабильную и безопасную по температуре среду. Такие узлы особенно важны в системах тёплого пола, радиаторных сетях с чувствительными материалами и при необходимости соблюдения комфортного теплового режима.

Что такое смесительный узел с двухходовым клапаном

Смесительный узел — это инженерная система, предназначенная для регулирования температуры теплоносителя перед его подачей в отопительный контур. В основе такого узла лежит регулирующий клапан, который управляет соотношением горячей и охлаждённой воды. Двухходовой клапан — один из типов запорно-регулирующей арматуры, имеющий два патрубка: вход и выход. Он работает по принципу изменения проходного сечения, что позволяет плавно дозировать объём горячего теплоносителя.

В отличие от трёхходового клапана, который одновременно смешивает два потока, двухходовой управляет только одним — обычно подачей от котла. Обратный поток циркулирует постоянно, а расход горячей воды регулируется в зависимости от температуры в контуре. Это делает систему более стабильной, но требует корректного подбора насоса и гидравлической настройки.

Такой узел часто используется в сочетании с циркуляционным насосом, термостатической головкой и балансировочным вентилем. Современные решения могут включать электронные сервоприводы, подключаемые к комнатным термостатам или системам «умный дом».

Принцип работы двухходового клапана в смесительном узле

Работа смесительного узла с двухходовым клапаном основана на поддержании заданной температуры в низкотемпературном контуре, например, в системе тёплого пола. Котёл может нагревать воду до 80–90 °C, но для напольного отопления допустимый диапазон — 35–45 °C. Прямая подача горячей воды приведёт к перегреву, деформации покрытия и снижению комфорта.

Двухходовой клапан устанавливается на подающей линии от котла. При повышении температуры в контуре термостатическая головка (или сервопривод) получает сигнал и постепенно перекрывает проход. Это уменьшает объём горячей воды, поступающей в систему. Остывший теплоноситель из обратки продолжает циркулировать, поддерживая поток, а температура в контуре снижается.

Когда температура падает ниже заданного уровня, клапан снова открывается, увеличивая приток горячей воды. Таким образом, достигается плавное и точное регулирование. Процесс происходит непрерывно, без резких скачков, что исключает эффект «тепловых волн».

Как происходит смешивание

• Горячий теплоноситель поступает от котла через двухходовой клапан.
• Охлаждённая вода возвращается из контура по обратной магистрали.
• Циркуляционный насос обеспечивает постоянный поток, способствуя естественному смешиванию.
• Температура контролируется датчиком, установленным на выходе смесительного узла.

Основные компоненты смесительного узла

Чтобы система работала стабильно, смесительный узел должен быть правильно скомплектован. Основные элементы:

• Двухходовой клапан — регулирующий элемент, управляющий потоком.
• Термостатическая головка или сервопривод — устройство, реагирующее на изменение температуры.
• Циркуляционный насос — обеспечивает движение теплоносителя в контуре.
• Термометры и датчики — для контроля температуры на входе и выходе.
• Балансировочный вентиль — позволяет настроить гидравлическое сопротивление.
• Фильтр-грязевик — предотвращает попадание загрязнений в клапан.
• Запорные краны — для обслуживания и ремонта узла.

Каждый компонент играет свою роль. Например, отсутствие фильтра может привести к заклиниванию штока клапана, а слабый насос — к недостаточной циркуляции и перегреву котла.

Выбор термоголовки: механика или электроника?

Механические термоголовки работают за счёт расширения жидкости в сильфоне. Они надёжны, не требуют питания, но имеют погрешность ±1–2 °C. Электронные сервоприводы управляются сигналом от комнатного термостата, позволяют программировать график работы и достигать точности до ±0.5 °C.

Применение в системах отопления: где и зачем нужен

Смесительный узел с двухходовым клапаном незаменим в следующих случаях:

• Тёплые водяные полы — основное применение. Бетонная стяжка плохо переносит температуры выше 55 °C, а котёл выдаёт до 90 °C. Узел обеспечивает безопасную и равномерную подачу.
• Радиаторы с алюминиевыми или пластиковыми компонентами — чувствительны к перегреву.
• Системы с конденсационными котлами — требуют низкотемпературного режима для эффективной конденсации.
• Помещения с повышенными требованиями к комфорту — детские, спальни, клиники.

В многоконтурных системах может быть несколько узлов — по одному на каждый этаж или зону. Это позволяет устанавливать разные температурные режимы и экономить энергоресурсы.

Интеграция с «умным домом»

Современные сервоприводы поддерживают протоколы Modbus, KNX, OpenTherm. Их можно подключить к центральному контроллеру, чтобы управлять отоплением удалённо, по расписанию или на основе данных с датчиков влажности и движения.

Например, если в доме никого нет, система автоматически снижает температуру на 3–4 °C, а при обнаружении движения — возвращает комфортный уровень. Это даёт экономию до 15% на отоплении в год.

Преимущества и недостатки двухходовых клапанов

Преимущества

• Плавное регулирование — отсутствие скачков температуры, высокий комфорт.
• Стабильность давления — в отличие от трёхходовых клапанов, не создают перепадов.
• Высокая точность — особенно при использовании электронного управления.
• Долгий срок службы — до 15–20 лет при правильной эксплуатации.

Недостатки

• Зависимость от насоса — требует качественного циркуляционного оборудования.
• Необходимость в балансировке — гидравлическая настройка обязательна.
• Меньшая пропускная способность — по сравнению с трёхходовыми аналогами.
• Сложность монтажа — требует знаний и опыта.

Установка и настройка смесительного узла

Правильный монтаж — залог долгой и бесперебойной работы. Работы следует выполнять в следующем порядке:

1. Подготовьте место — убедитесь, что есть доступ для обслуживания.
2. Установите фильтр-грязевик на подающей линии перед клапаном.
3. Смонтируйте двухходовой клапан строго по направлению потока (стрелка на корпусе).
4. Подключите циркуляционный насос после узла смешивания.
5. Установите термоголовку или сервопривод.
6. Подключите датчик температуры в карман на выходе узла.
7. Проверьте герметичность системы.
8. Произведите балансировку с помощью встроенного вентиля.

Настройка включает выставление желаемой температуры на термоголовке (обычно 35–45 °C для тёплого пола) и проверку стабильности работы в течение нескольких часов.

Распространённые ошибки и как их избежать

• Отсутствие фильтра — приводит к засорению клапана. Решение: всегда устанавливайте грязевик.
• Неправильная ориентация клапана — нарушает работу. Проверяйте стрелку на корпусе.
• Слабый насос — вызывает недогрев. Выбирайте насос с запасом по напору.
• Отсутствие балансировки — один контур «забирает» весь поток. Используйте балансировочные вентили.
• Неправильная установка датчика — неточный контроль. Датчик должен быть в термопаре, плотно прилегать к трубе.

Кейс: Перегрев тёплого пола

Клиент жаловался на слишком горячее покрытие. Диагностика показала: термоголовка установлена на подаче от котла, а не на выходе смесительного узла. В результате она реагировала на температуру 80 °C, а не на 40 °C. После переноса датчика проблема исчезла.

Экспертное мнение

• Анна Петрова, главный инженер проектной компании «ТеплоДом», 15 лет опыта: «За последние годы наблюдается рост интереса к двухходовым клапанам, особенно в элитном жилье. Их выбирают не потому что они дешевле, а потому что они надёжнее и точнее. Мы почти отказались от трёхходовых решений в новых проектах.»
• Игорь Нестеров, монтажник систем отопления: «Клиенты часто хотят сэкономить на комплектующих. Но потом платят втрое больше за устранение последствий. Лучше сразу поставить качественный узел с фильтром, насосом Grundfos и сервоприводом Danfoss.»

Вопросы и ответы

Заключение

Смесительный узел с двухходовым клапаном — это современное решение для точного и комфортного регулирования температуры в системах отопления. Особенно он актуален для тёплых полов, конденсационных котлов и домов с повышенными требованиями к энергоэффективности. Несмотря на более высокую стоимость и сложность монтажа, его преимущества в плане стабильности, долговечности и точности делают его предпочтительным выбором для профессиональных систем.

• Двухходовой клапан регулирует подачу горячей воды, а не смешивает потоки напрямую.
• Обязательные элементы узла — фильтр, насос, термоголовка и балансировочный вентиль.
• Для максимальной эффективности используйте электронное управление и интеграцию с «умным домом».
• Установка требует профессионального подхода — ошибки дорого обходятся.
• Регулярное обслуживание продлевает срок службы узла до 15–20 лет.
