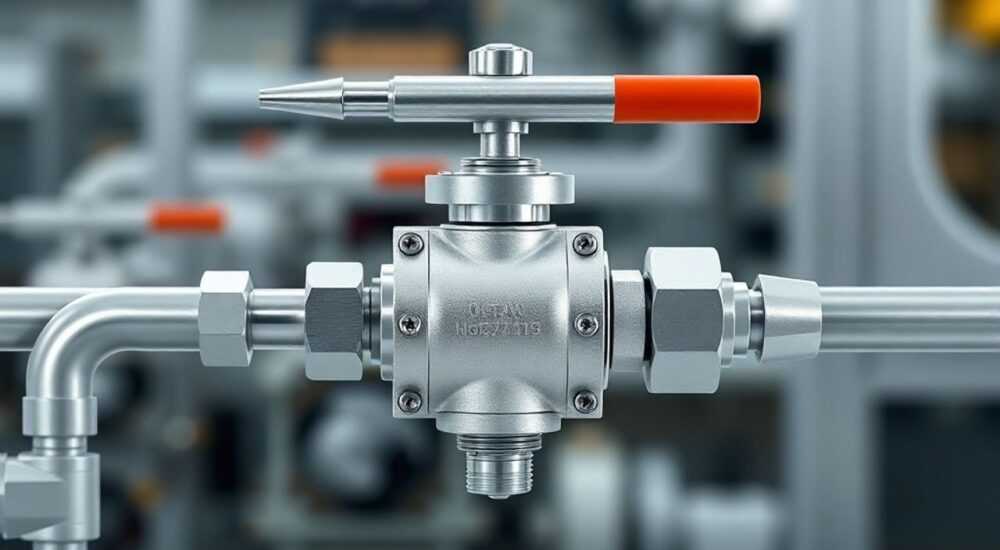

Трехходовой смесительный клапан принцип работы

Трехходовой смесительный клапан — это важнейший элемент современных систем отопления, обеспечивающий стабильную температуру теплоносителя за счёт автоматического смешивания потоков из разных контуров. Его применение особенно актуально в системах «тёплый пол», где требуется точное поддержание температуры, отличной от параметров основного котлового контура. Неправильная работа или выбор клапана могут привести к перегреву, снижению КПД системы и даже выходу оборудования из строя.

В условиях растущих цен на энергоносители и повышения требований к комфорту, системы отопления становятся всё более интеллектуальными и точно управляемыми. Одним из ключевых узлов, отвечающих за комфорт и экономичность, является трехходовой смесительный клапан. Он позволяет отделить высокотемпературный котловой контур от низкотемпературных потребителей, таких как напольное отопление или вентиляционные установки. Без такого устройства невозможно добиться равномерного обогрева и защиты трубок тёплого пола от перегрева. Понимание принципа работы, видов и особенностей монтажа помогает проектировать надёжные и эффективные системы.

Принцип работы трехходового смесительного клапана

Трехходовой смесительный клапан предназначен для регулирования температуры теплоносителя путём смешивания двух потоков: горячего (из подачи котла) и холодного (из обратного трубопровода). Устройство имеет три патрубка: два входа и один выход. Через первый вход поступает горячая вода, через второй — остывшая, а на выходе формируется поток заданной температуры, который направляется в низкотемпературный контур, например, в систему тёплого пола.
Работа клапана основана на изменении положения штока или заслонки, которая регулирует соотношение между горячим и холодным потоками. При повышении температуры в подающей линии или в помещении, чувствительный элемент (термоголовка или сервопривод) воздействует на шток, ограничивая поступление горячей воды. Это позволяет поддерживать стабильную температуру на выходе, независимо от колебаний в котловом контуре.
Клапан может работать в двух режимах: смесительном и распределительном. В смесительном режиме он объединяет два потока в один, что наиболее распространено в бытовых системах. В распределительном — один вход делится на два выхода, но такое применение встречается реже. Основная задача — предотвратить перегрев напольного покрытия, которое при температуре выше 27–29 °C может деформироваться или вызывать дискомфорт.

Типы трехходовых клапанов: сравнение и назначение

В зависимости от способа управления и конструкции, трехходовые клапаны делятся на несколько типов. Выбор зависит от сложности системы, требований к точности регулирования и бюджета.

• Термостатические клапаны — оснащены встроенной термоголовкой с сильфоном, заполненным термочувствительной жидкостью. При нагреве жидкость расширяется, закрывая доступ к горячему потоку. Просты, надёжны, не требуют электропитания.
• Клапаны с сервоприводом — управляются внешним контроллером, получают сигнал от комнатного термостата или датчика температуры пола. Позволяют точно настраивать температуру и интегрироваться в умные системы управления.
• Ручные клапаны — регулировка осуществляется вручную. Используются редко, только в простых системах с постоянным режимом работы.

Как правильно установить клапан: пошаговая инструкция

Правильный монтаж — залог долгой и безотказной работы. Установка трёхходового клапана должна выполняться на горизонтальном участке трубопровода, стрелка на корпусе должна совпадать с направлением потока. Ниже — пошаговый алгоритм:

1. Определите место установки: перед коллектором тёплого пола, на подающей линии после котла.
2. Перекройте систему и слейте теплоноситель из участка монтажа.
3. Убедитесь, что клапан установлен строго по потоку — ошибка здесь приведёт к некорректной работе.
4. Подключите подачу от котла к первому входу, обратку от контура — ко второму входу.
5. Выход направьте к потребителю (например, к коллектору).
6. Установите циркуляционный насос на выходе из клапана или на обратной линии контура.
7. Подключите термоголовку или сервопривод согласно инструкции.
8. Заполните систему, удалите воздух, проверьте на утечки.
9. Настройте температуру с помощью термоголовки (обычно вращением регулятора).

Распространённые ошибки при монтаже и эксплуатации

Даже качественный клапан будет работать плохо, если допущены ошибки на этапе установки. Вот наиболее частые проблемы:

• Неправильная ориентация клапана — установка против потока приводит к шуму, вибрации и невозможности регулирования.
• Отсутствие циркуляционного насоса — клапан не может «протолкнуть» воду. Без насоса смешивание не происходит, и контур остаётся холодным.
• Установка без фильтра — загрязнения блокируют шток, что вызывает заедание и потерю герметичности.
• Неправильная настройка температуры — слишком высокое значение приводит к перегреву пола, слишком низкое — к недостаточному обогреву.
• Игнорирование выносного датчика — встроенная термоголовка реагирует на температуру вокруг клапана, а не на пол. Выносной датчик даёт точность ±0,5 °C.

Как выбрать клапан: критерии и рекомендации

Выбор зависит от нескольких факторов. Первое — тип системы. Для простого тёплого пола в доме до 150 м² подойдёт термостатический клапан Danfoss или Herz. Для больших объектов или систем с несколькими зонами лучше использовать модели с сервоприводом и контроллером.
Второе — пропускная способность (Kv). Она показывает, сколько кубометров воды проходит через клапан при перепаде давления 1 бар. Например, для контура 80 м² с расходом 0,6 м³/ч подойдёт клапан с Kv = 1,6–2,5. Завышение Kv приведёт к «плаванию» температуры, занижение — к недостаточному потоку.
Третье — материал корпуса. Латунь — стандарт, прочная и устойчивая к коррозии. Чугун используется в промышленных системах. Пластик — только для низких температур и давлений.

Экспертное мнение

Для стабильной работы системы отопления смесительный узел должен быть сбалансирован. Это означает, что производительность насоса, пропускная способность клапана и гидравлическое сопротивление контура должны соответствовать друг другу. Использование термостатического клапана с выносным датчиком позволяет достичь хорошего компромисса между стоимостью и точностью. В современных решениях предпочтение стоит отдавать моделям с возможностью ручной настройки начального положения и защитой от заклинивания. Интеграция в систему управления зданием оправдана на крупных объектах, где важна экономия и централизованный контроль. Главное — не экономить на качестве: дешёвые клапаны быстро выходят из строя из-за низкосортной латуни и слабых уплотнителей.

Вопросы и ответы

Заключение

Трехходовой смесительный клапан — не просто элемент арматуры, а ключевой узел, отвечающий за комфорт, безопасность и эффективность системы отопления. Его правильный выбор, установка и настройка позволяют избежать перегрева, снизить расход топлива и продлить срок службы оборудования. Особенно это важно в системах с разными температурными режимами, таких как «тёплый пол».

• Трехходовой клапан смешивает горячий и холодный потоки для стабилизации температуры.
• Термостатические модели — оптимальны для жилых домов, сервоприводы — для умных систем.
• Обязательно используйте циркуляционный насос и фильтр грубой очистки.
• Правильная ориентация и настройка критически важны для бесшумной и точной работы.
• Выбор должен основываться на площади контура, требуемом расходе и уровне автоматизации.
