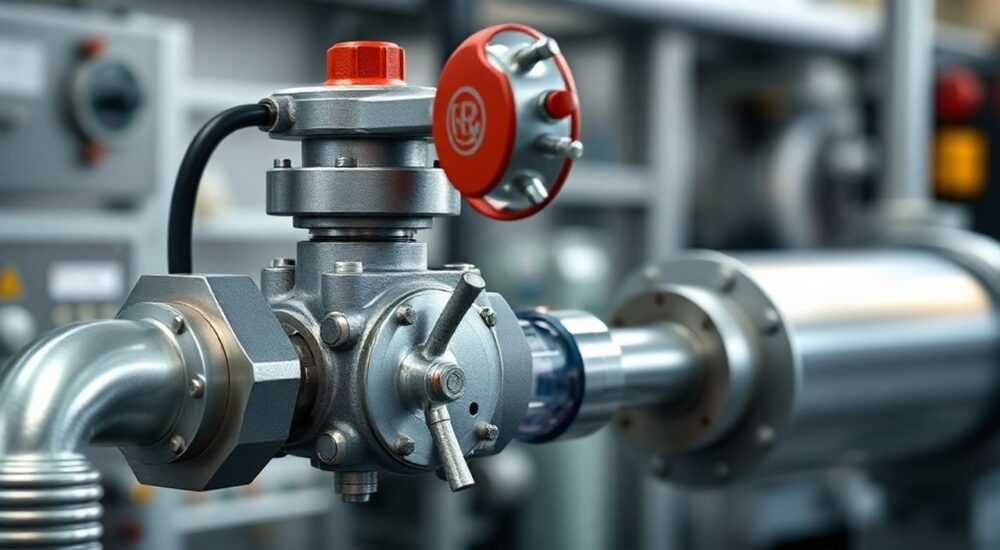

Работа смесительного клапана

Смесительный клапан — это ключевой элемент систем отопления, горячего водоснабжения и кондиционирования, отвечающий за точное смешение потоков жидкости с разной температурой. Его основная задача — поддерживать стабильную выходную температуру, предотвращая перегрев или переохлаждение, что особенно важно для комфорта и безопасности в жилых и промышленных помещениях. Устройство работает автоматически, реагируя на изменения температуры и регулируя соотношение горячей и холодной воды в контуре.

Смесительный клапан обеспечивает стабильную температуру теплоносителя, предотвращая повреждение оборудования и повышая энергоэффективность системы. Для надёжной работы важно правильно выбрать тип клапана и своевременно проводить техническое обслуживание.

Содержание статьи:

Принцип работы смесительного клапана
Как происходит процесс смешивания
Основные виды смесительных клапанов
Установка и подключение: пошаговое руководство
Обслуживание и диагностика неисправностей
Чек-лист профилактики
Типичные ошибки монтажа и как их избежать
Что делать, если клапан шумит?
Экспертное мнение
Вопросы и ответы
Заключение

Принцип работы смесительного клапана

Смесительный клапан предназначен для регулирования температуры теплоносителя путём смешивания двух потоков — горячего и холодного. Он устанавливается в системах отопления, где температура подаваемой воды должна быть ниже, чем на выходе из котла, чтобы не повредить напольное покрытие или радиаторы. Также применяется в системах тёплого пола, ГВС и вентиляции.

Клапан имеет три патрубка: два входа (горячий и холодный) и один выход. Внутри корпуса находится запорный механизм, который перемещается под действием термочувствительного элемента. При изменении температуры на выходе этот элемент расширяется или сжимается, открывая или закрывая доступ к горячему потоку. Таким образом, достигается автоматическое поддержание заданной температуры без участия человека.

Работа клапана может быть ручной, полуавтоматической или полностью автоматической, в зависимости от наличия сервопривода и внешнего управления. Современные модели интегрируются в «умные» системы, позволяя управлять микроклиматом через смартфон или домашнюю автоматику.

Полезно знать: Термостатический элемент чаще всего заполнен воском, который при нагревании расширяется, толкая шток клапана. Это простой и надёжный механизм, не требующий электропитания.

Как происходит процесс смешивания

Процесс начинается с поступления горячей воды от котла и охлаждённой — от обратного трубопровода. Клапан постепенно соединяет эти потоки в нужной пропорции. Например, если на выходе требуется 45 °C, а подача — 80 °C, а обратка — 30 °C, клапан рассчитывает соотношение примерно 1:1.

Точный баланс зависит от гидравлического сопротивления, скорости потока и характеристик самого устройства. Некоторые клапаны оснащены предварительной настройкой, позволяющей задать максимальный порог температуры.

Теплоноситель поступает в клапан по двум линиям.
Термоголовка фиксирует текущую температуру на выходе.
При отклонении от нормы происходит смещение штока.
Подача горячей воды увеличивается или уменьшается.
Выходная температура стабилизируется.

Основные виды смесительных клапанов

Существует несколько классификаций смесительных клапанов: по принципу действия, конструкции, способу управления и количеству ходов. Понимание различий помогает выбрать оптимальное устройство под конкретную систему.

Первое деление — по направлению потока. Различают трёхходовые и четырёхходовые клапаны. Трёхходовые наиболее распространены в бытовых системах. Они могут работать в режиме смешения или разделения потока. Четырёхходовые используются реже, но обеспечивают более точное управление, особенно в сложных схемах тёплого пола.

Второе — по типу управления. Выделяют:

Термостатические — реагируют только на температуру;
Электронные — управляются контроллером;
С сервоприводом — получают команды от внешнего устройства.

Третье — по конструкции затвора: шаровые, плунжерные и цилиндрические. Шаровые отличаются долговечностью, но менее точны. Плунжерные обеспечивают плавное регулирование, но чувствительны к загрязнениям.

Тип клапана	Точность регулировки	Стоимость	Где применяется
Термостатический трёхходовой	Средняя	Низкая	Отопление, ГВС
Электронный с сервоприводом	Высокая	Высокая	«Умный» дом, тёплый пол
Четырёхходовой механический	Высокая	Средняя	Промышленные системы

«Для систем тёплого пола лучше выбирать клапаны с плавным ходом штока — это снижает риск тепловых ударов по трубам.» — Алексей Миронов, инженер-теплотехник, 12 лет опыта

Установка и подключение: пошаговое руководство

Правильная установка смесительного клапана — залог его долгой и эффективной работы. Ошибки монтажа могут привести к некорректной работе, шуму, протечкам и преждевременному выходу из строя.

Перед началом работ необходимо отключить систему, слить воду и подготовить инструменты: ключи, герметик, уровень и, при необходимости, сварочное оборудование. Клапан должен устанавливаться строго по направлению потока, указанному стрелкой на корпусе.

Определите место установки — обычно рядом с коллектором или котлом.
Убедитесь, что трубы чистые и не имеют деформаций.
Подключите подающую линию к соответствующему патрубку (часто обозначен литерой H).
Присоедините обратку (обозначена R или C).
Подключите выход к потребителю (например, к коллектору тёплого пола).
Проверьте герметичность соединений после запуска системы.

Если используется термоголовка, её нужно устанавливать в вертикальном положении, чтобы избежать попадания воздуха в сенсор. Не допускается изгиб или сжатие капиллярной трубки — это исказит показания.

Полезно знать: Перед запуском обязательно промойте систему — мусор и накипь могут повредить седло клапана.

Обслуживание и диагностика неисправностей

Смесительный клапан — устройство с ограниченным ресурсом. Даже самые качественные модели требуют периодического осмотра. Рекомендуется проводить профилактику раз в год, желательно перед отопительным сезоном.

Основные признаки неисправности:

Нестабильная температура на выходе;
Шум в трубах (гул, щелчки);
Протечки в месте соединения;
Клапан не реагирует на изменение температуры.

Диагностика начинается с визуального осмотра. Затем проверяют работу термоголовки: можно временно изменить выставленную температуру и понаблюдать за реакцией. Если шток не двигается — возможна заклинивание или повреждение термоэлемента.

Частые причины поломок:

Загрязнение теплоносителя — вызывает абразивный износ;
Гидроудар — деформирует внутренние детали;
Неправильная установка — нарушает гидравлический баланс;
Истечение срока службы термостата — более 5–7 лет.

Ремонт возможен только частично. Как правило, заменяют термоголовку или уплотнители. Полный ремонт корпуса редко целесообразен.

Чек-лист профилактики

Проверка герметичности соединений.
Очистка фильтров перед клапаном.
Тестирование хода штока вручную (если доступно).
Калибровка термоголовки (по паспорту устройства).
Анализ качества теплоносителя (при необходимости — промывка).

«Если клапан установлен в системе с антифризом, срок службы термостата сокращается на 30%. Рекомендую менять его каждые 4 года.» — Екатерина Соколова, специалист по системам отопления, 9 лет в сервисе

Типичные ошибки монтажа и как их избежать

Многие проблемы с работой смесительного клапана возникают не из-за брака, а из-за ошибок при установке. Вот наиболее распространённые:

Неправильная ориентация. Установка клапана «вверх ногами» или с перекрученными патрубками нарушает гидравлику. Стрелка на корпусе всегда должна указывать направление потока к потребителю.

Отсутствие фильтра грубой очистки. Без него песок и окалина быстро выводят из строя седло и шток. Фильтр устанавливают перед клапаном, на подающей линии.

Игнорирование длины прямых участков. Для стабильного потока перед и после клапана нужно оставлять минимум 5 диаметров трубы. Иначе возникают завихрения, влияющие на точность регулировки.

Что делать, если клапан шумит?

Шум — частый симптом неправильной настройки. Возможные причины:

Слишком высокое давление в системе;
Клапан работает на пределе пропускной способности;
Неправильно подобран Kv (пропускная способность).

Решение — перенастройка насоса, установка байпаса или замена клапана на модель с большим Kv.

Полезно знать: Не используйте сантехнический лён в качестве уплотнителя — он со временем осыпается и попадает внутрь клапана. Лучше применять фторопластовую нить или современные пасты.

Экспертное мнение

Сегодня на рынке представлено множество решений, но не все подходят для российских условий. Перепады давления, качество воды и частые гидроудары — серьёзные испытания для любого клапана.

«Я рекомендую выбирать клапаны с металлическим штоком и керамическими уплотнениями. Пластик быстро изнашивается. Также обращайте внимание на наличие защиты от обратного хода — это предотвращает циркуляцию в нерабочем режиме.» — Дмитрий Козлов, главный инженер проектной компании «ТеплоСфера», 15 лет опыта

По его словам, оптимальный выбор для частного дома — термостатический трёхходовой клапан с возможностью ручной блокировки. В новостройках с «умными» системами — электронные модели с модуляцией.

Также эксперт отмечает важность совместимости компонентов: термоголовка должна быть того же производителя, что и клапан, иначе возможны расхождения в калибровке.

Вопросы и ответы

Можно ли установить смесительный клапан самостоятельно?

Да, при наличии базовых сантехнических навыков. Однако подключение к автоматике и настройку параметров лучше доверить специалисту. Ошибки могут привести к дисбалансу системы и увеличению расхода топлива.

Как часто нужно менять термоголовку?

Средний срок службы — 5–7 лет. При использовании антифриза или в условиях высокой влажности — до 4 лет. Признаки износа: медленная реакция, неточность регулировки, постоянные колебания температуры.

Подходит ли один клапан на всю систему отопления?

Да, если нагрузка невелика. Но в домах с несколькими контурами (радиаторы + тёплый пол) лучше использовать отдельные клапаны на каждый контур — это даёт независимое управление и повышает комфорт.

Что такое Kv и как подобрать правильное значение?

Kv — пропускная способность, измеряется в м³/ч при перепаде давления 1 бар. Подбирается по гидравлическому расчёту. Например, для тёплого пола площадью 100 м² при ΔT=10 °C требуется около 0,5 м³/ч, значит, подойдёт клапан с Kv=0,6–0,8.

Почему клапан не открывается полностью?

Возможно, термостат ограничивает ход штока для защиты системы. Также причиной может быть недостаточное давление, загрязнение или механическое препятствие. Проверьте фильтры и состояние штока.

Заключение

Смесительный клапан — не просто элемент сантехники, а важнейший компонент, обеспечивающий безопасность, комфорт и энергоэффективность отопительной системы. Его правильный выбор, установка и обслуживание напрямую влияют на срок службы котла, труб и других узлов.

Современные технологии позволяют интегрировать клапаны в цифровые системы управления, но даже простые механические модели остаются надёжным решением для большинства домов. Главное — учитывать особенности системы, качество теплоносителя и условия эксплуатации.

Чтобы система работала стабильно, начните с грамотного проектирования, выберите качественный клапан и не забывайте о профилактике. Это сэкономит деньги и нервы в будущем.

Смесительный клапан регулирует температуру теплоносителя автоматически.
Выбор зависит от типа системы, нагрузки и способа управления.
Установка требует соблюдения направления потока и наличия фильтра.
Регулярное обслуживание продлевает срок службы устройства.
Ошибки монтажа — частая причина сбоев в работе отопления.
