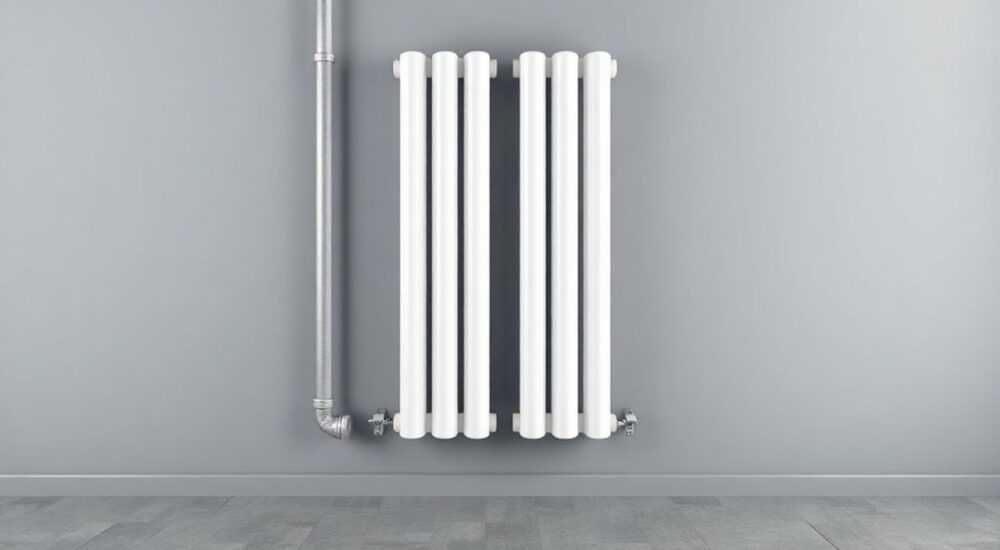

Вертикальные радиаторы из профильной трубы

Вертикальные радиаторы из профильной трубы — это эффективное и экономичное решение для отопления помещений с ограниченным пространством по периметру стен. Их популярность растёт благодаря возможности самостоятельного изготовления, высокой теплоотдаче и стильному внешнему виду. Такие устройства особенно востребованы в частных домах, дачах, мастерских и помещениях с нестандартной планировкой.

Преимущества и недостатки вертикальных радиаторов из профильной трубы

Вертикальные радиаторы из профильной трубы становятся всё более популярными среди владельцев загородной недвижимости. Основное преимущество — компактность. Они занимают минимум места у пола или в углу, что идеально подходит для комнат с узкими подоконниками или заставленными мебелью стенами.

Теплоотдача таких радиаторов выше, чем у стандартных панельных батарей аналогичного объёма, за счёт увеличенной площади контакта с воздухом. Вертикальная конструкция усиливает конвекцию: тёплый воздух поднимается быстрее, создавая эффективный воздушный поток.

Однако есть и недостатки. Самодельные радиаторы требуют точного расчёта и аккуратной сварки. Низкое качество швов может привести к протечкам. Кроме того, такие устройства имеют большой вес при заполнении водой, поэтому важно обеспечить надёжное крепление.

Ещё один минус — эстетика. Готовые фабричные радиаторы выглядят аккуратнее, тогда как самодельные могут нуждаться в дополнительной отделке: покраске, порошковом напылении или установке декоративных экранов.

Устройство и принцип работы

Вертикальный радиатор из профильной трубы состоит из нескольких вертикальных секций, соединённых сверху и снизу горизонтальными коллекторами. Теплоноситель (обычно вода или антифриз) поступает в нижний коллектор, поднимается по трубам, отдаёт тепло и возвращается в систему через верхний патрубок.

Конструкция работает по принципу естественной конвекции. По мере нагрева воздуха у поверхности труб, он становится легче и поднимается вверх, вытесняя холодный воздух снизу. Этот процесс создаёт постоянный поток, равномерно прогревающий помещение.

Тепло передаётся двумя способами: конвекцией (70–80%) и излучением (20–30%). Чем больше площадь поверхности радиатора, тем выше общая теплоотдача. Профильная труба (обычно 40×20 мм или 50×25 мм) имеет большую площадь по сравнению с круглой, что делает её эффективнее.

Ключевые элементы конструкции:

• Вертикальные трубы — основные теплообменники;
• Верхний и нижний коллекторы — распределители теплоносителя;
• Подводящие патрубки — для подключения к трубопроводу;
• Крепёжные кронштейны — для фиксации на стене;
• Воздухоотводчик — для удаления воздуха из системы.

Расчёт теплоотдачи: как определить размер и мощность

Чтобы радиатор эффективно обогревал помещение, необходимо точно рассчитать его мощность. Средний показатель — 100 Вт тепла на 1 м² площади при высоте потолков до 3 метров. Для комнаты 15 м² потребуется устройство мощностью около 1500 Вт.

Теплоотдача одной вертикальной секции зависит от:

• Длины трубы;
• Её сечения;
• Толщины стенки;
• Температуры теплоносителя;
• Наличия оребрения или пластин.

Для профильной трубы 40×20 мм длиной 1 метр при температуре воды 70 °C можно ожидать теплоотдачу около 120–150 Вт. Увеличение длины до 1,5 м повышает мощность до 180–220 Вт.

При расчёте также учитывают климатические условия. В регионах с суровыми зимами рекомендуется добавлять запас 15–20%. Например, для Москвы и области лучше закладывать 120 Вт/м².

Факторы, влияющие на эффективность

Не только размер, но и другие параметры влияют на работу радиатора. Плохая теплоизоляция стен, одинарные окна или сквозняки снижают реальную теплоотдачу. Также важна скорость циркуляции теплоносителя.

Материалы и инструменты для изготовления

Для самостоятельной сборки понадобятся качественные материалы и подходящий инструмент. Основной материал — профильная стальная труба прямоугольного сечения. Рекомендуется использовать сталь марки Ст3 с толщиной стенки 3–4 мм. Более тонкие трубы могут лопнуть при гидроударе.

Дополнительные материалы:

• Стальной лист 4–5 мм — для заглушек и коллекторов;
• Сварочная проволока или электроды (МР-3 или УОНИИ);
• Грунт и термостойкая краска — для защиты от коррозии;
• Штуцеры с резьбой G½» — для подключения к системе;
• Кронштейны — для монтажа на стену.

Из инструментов обязательны:

1. Сварочный аппарат (MIG или MMA);
2. Болгарка с отрезными дисками по металлу;
3. Сверлильный станок или дрель с коронками;
4. Угольник и уровень — для точной разметки;
5. Молоток, плоскогубцы, ключи.

Выбор стали критически важен. Нержавеющая сталь долговечнее, но дороже и сложнее в сварке. Чёрная сталь требует качественной антикоррозийной обработки, но отлично сваривается и доступна по цене.

Пошаговая инструкция по сборке радиатора

Сборка занимает 4–6 часов при наличии опыта. Работу лучше выполнять в хорошо проветриваемом помещении с защитой от осадков.

Подготовка деталей

• Отрежьте вертикальные трубы нужной длины (например, 1,2 м). Количество — от 8 до 12 штук в зависимости от мощности.
• Вырежьте две заглушки для каждого конца из стального листа. Диаметр должен плотно входить внутрь трубы.
• Изготовьте коллекторы: отрежьте два отрезка трубы большего сечения (например, 60×40 мм) или соберите из листовой стали.
• Просверлите отверстия в коллекторах под вертикальные трубы с шагом 50–60 мм.

Сварка коллекторов

• Вставьте вертикальные трубы в отверстия коллекторов. Зазор не должен превышать 1 мм.
• Приварите трубы к коллекторам с обеих сторон. Начинайте с одного угла, постепенно переходя к противоположному.
• Заварите торцы коллекторов заглушками. Один из торцов оставьте открытым для последующей очистки.
• Приварите штуцеры: входной — в нижний коллектор, выходной — в верхний.

Очистка и проверка

• Тщательно удалите шлак и окалину внутри конструкции. Промойте водой под давлением.
• Заглушите временно патрубки и залейте воду. Подайте давление 2–3 атм. Выдержите 30 минут. Убедитесь, что нет протечек.
• После испытаний слейте воду, просушите и заглушите открытый торец.

Монтаж и подключение к системе отопления

Установка начинается с выбора места. Радиатор лучше располагать под окном — это блокирует холодный воздух с улицы. Минимальное расстояние от пола — 10 см, от стены — 5 см, от подоконника — 15 см.

Крепление осуществляется на металлические кронштейны, закреплённые в стену дюбелями. Для радиатора массой 30–50 кг (в рабочем состоянии) требуется минимум 4 точки крепления.

Подключение выполняется двумя способами:

• Боковое — когда подача и обратка находятся с одной стороны. Подходит для автономных систем с насосом.
• Диагональное — подача снизу, обратка сверху с противоположной стороны. Обеспечивает максимальную циркуляцию и используется в системах с естественной циркуляцией.

Обязательно установите:

• Запорные краны — для отключения радиатора;
• Автоматический воздухоотводчик — в верхней точке;
• Сливной кран — в нижней части.

После подключения медленно заполните систему водой, выпуская воздух через воздухоотводчик. Проверьте все соединения на утечки.

Обслуживание и долговечность

Срок службы вертикального радиатора из профильной трубы — 15–25 лет при правильной эксплуатации. Ключевой фактор — качество сварки и антикоррозийная защита.

Регулярное обслуживание включает:

• Ежегодную проверку на наличие протечек и коррозии;
• Очистку поверхности от пыли (раз в 3 месяца);
• Контроль давления в системе;
• Проверку креплений и их подтяжку.

В открытых системах с использованием обычной воды образуется накипь и ржавчина. Раз в 3–5 лет рекомендуется промывать радиатор специальными составами (например, лимонной кислотой или промывочными средствами для отопления).

Для продления срока службы:

• Используйте деаэрированную воду или антифриз;
• Поддерживайте pH в диапазоне 6,5–8,5;
• Не допускайте резких перепадов температуры.

Экспертное мнение

Современные тенденции показывают рост интереса к индивидуальным решениям. Производители уже предлагают готовые вертикальные регистры с порошковым покрытием и гарантией 5 лет. Но цена таких изделий в 2–3 раза выше, чем у самодельных.

Вопросы и ответы

Заключение

Вертикальные радиаторы из профильной трубы — это практичное, эффективное и экономичное решение для индивидуального отопления. Они особенно ценны там, где стандартные батареи не помещаются или не справляются с нагрузкой. При грамотном расчёте, качественной сборке и правильном монтаже они становятся надёжным источником тепла на долгие годы.

• Рассчитывайте мощность исходя из 100–120 Вт на 1 м² площади.
• Используйте сталь толщиной 3–4 мм и проводите гидроиспытания под давлением.
• Монтируйте радиатор с соблюдением зазоров и используйте термостойкую краску.
• Регулярно обслуживайте устройство: чистите, проверяйте крепления и промывайте систему.
• При подключении к централизованной системе — согласуйте изменения с управляющей компанией.
