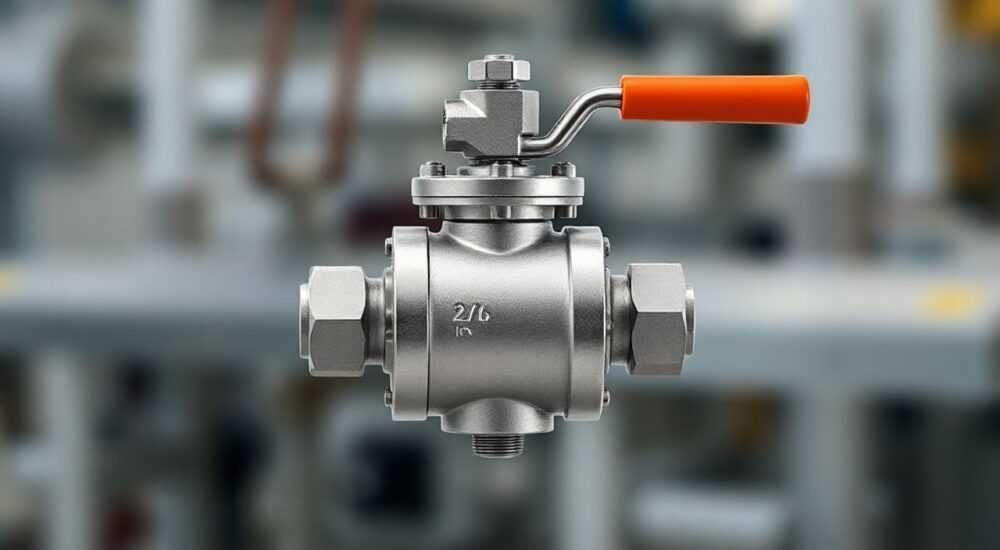

Четырехходовой смесительный клапан

Четырехходовой смесительный клапан — это устройство, предназначенное для регулирования температуры теплоносителя в системах отопления за счёт смешивания потоков горячей и охлаждённой воды из подающей и обратной магистралей. Он особенно эффективен в контурах с низкотемпературным обогревом, таких как тёплые полы, где требуется стабильная и безопасная температура подачи. Клапан обеспечивает автоматическое управление потоками, предотвращая перегрев и повышая энергоэффективность всей системы.

Системы отопления становятся всё более сложными и требовательными к точности управления. Особенно это актуально при использовании низкотемпературных контуров, где прямое подключение к высокотемпературному источнику тепла может привести к повреждению напольного покрытия или снижению комфорта. В таких условиях ключевую роль играет оборудование, способное корректировать параметры теплоносителя в режиме реального времени. Четырехходовой смесительный клапан — один из центральных элементов таких решений. Его задача — не просто открывать или закрывать поток, а динамически смешивать горячую воду из котла с остывшей из обратки, формируя на выходе стабильную температуру.
В отличие от трехходовых аналогов, четырехходовые клапаны обеспечивают более плавное и равномерное распределение потока, что особенно важно при работе с несколькими контурами. Они подходят как для частных домов, так и для многоквартирных зданий, где требуется баланс между энергосбережением и комфортом. Благодаря своей конструкции, такие клапаны минимизируют гидравлические удары и колебания давления, продлевая срок службы всей системы.

Принцип работы четырехходового смесительного клапана

Четырехходовой смесительный клапан функционирует по принципу гидравлического смешивания двух потоков: горячего из подающей линии котла и охлаждённого из обратного трубопровода. Устройство имеет четыре патрубка — два входа и два выхода. Один из входов соединяется с подачей от источника тепла, второй — с обраткой от потребителя. На выходе формируется смешанный поток с заданной температурой, который направляется в отопительный контур, например, в систему тёплого пола.
Регулировка осуществляется за счёт изменения степени открытия внутреннего штока или поворотного механизма, который перераспределяет объём поступающей горячей и холодной воды. При повышении температуры в подающем контуре клапан автоматически увеличивает долю обратного потока, понижая общую температуру на выходе. Это достигается с помощью термостатической головки, реагирующей на изменения температуры в чувствительном элементе.
Такой принцип позволяет поддерживать стабильный температурный режим без участия насосов или внешних контроллеров, хотя в современных системах клапан часто интегрируется в автоматику. Например, при использовании сервопривода управление становится электронным, что повышает точность и позволяет программировать график нагрева.

Отличие от трёхходового клапана

Трёхходовой клапан имеет три патрубка и обычно работает по схеме «один вход — два выхода» или наоборот. Он либо направляет весь поток в одну ветку, либо переключается между двумя. Это создаёт скачкообразное изменение температуры, что может вызывать дискомфорт в системах с высокой инерционностью. Четырёхходовой же обеспечивает плавное смешение, что критично для тёплых полов, где резкие перепады нежелательны.
Кроме того, четырёхходовые модели лучше справляются с гидравлической нестабильностью в системах с несколькими контурами. Они позволяют поддерживать постоянный расход через котёл, даже если нагрузка на контуры меняется. Это снижает риск конденсации в конденсационных котлах и улучшает их КПД.

Устройство и конструкция: из чего состоит клапан?

Основные компоненты четырёхходового смесительного клапана включают корпус, регулирующий механизм, термочувствительный элемент и присоединительные патрубки. Корпус изготавливается из латуни, нержавеющей стали или высококачественного полимера, устойчивого к коррозии и высокому давлению. Внутри находится поворотный шар или шток с каналами, который при вращении изменяет соотношение потоков.
Термостатическая головка — ключевой элемент автоматического управления. Она заполнена термочувствительной жидкостью, которая расширяется при нагреве и давит на шток, закрывая доступ к горячему потоку. Некоторые модели оснащены возможностью ручной регулировки температуры с помощью поворотного кольца, что удобно при первоначальной настройке.
Соединительные патрубки стандартизированы — чаще всего используются резьбовые соединения G¾», G1″ или фланцы для крупных систем. Это позволяет легко встраивать клапан в существующие трубопроводы. Современные устройства могут комплектоваться датчиками температуры и разъёмами для подключения к системам «умного дома».

Типы приводов

Клапаны могут быть с ручным, термостатическим или электронным приводом. Ручные модели требуют постоянного контроля, но дешевле. Термостатические — наиболее популярны в бытовых системах. Электронные (с сервоприводом) позволяют управлять температурой через контроллер, что необходимо в сложных системах с несколькими зонами обогрева.

Преимущества и недостатки четырехходовых клапанов

Главное преимущество четырёхходового смесительного клапана — плавное и стабильное регулирование температуры. Это достигается за счёт одновременного контроля двух входящих потоков, что невозможно в трёхходовых моделях. Такой подход снижает колебания температуры в контуре до ±1 °C, обеспечивая высокий уровень комфорта. Кроме того, клапан помогает поддерживать оптимальный температурный режим в котле, особенно в конденсационных моделях, где важно избегать низких температур обратки.
Ещё одно преимущество — гидравлическая стабильность. Поскольку расход через котёл остаётся постоянным, исключаются резкие перепады давления, которые могут вызвать шум, вибрацию или преждевременный износ оборудования. Это особенно важно в многоконтурных системах, где каждый контур может включаться независимо.
Однако есть и недостатки. Четырёхходовые клапаны дороже и сложнее в монтаже, чем трёхходовые. Они требуют точной балансировки системы и правильного выбора диаметра труб. При неправильной установке возможны проблемы с недостаточным расходом или перегревом. Также стоит учитывать, что термоголовки чувствительны к загрязнению теплоносителя — использование фильтров обязательно.

• Плавное смешение потоков
• Поддержание стабильного расхода через котёл
• Высокая надёжность при правильной эксплуатации
• Возможность интеграции с автоматикой

Когда лучше выбрать трёхходовой клапан?

Трёхходовой клапан предпочтителен в простых системах с одним контуром, где не требуется высокая точность. Он дешевле, компактнее и проще в установке. Однако при наличии нескольких зон обогрева или при использовании тёплых полов четырёхходовой вариант будет более эффективным и экономичным в долгосрочной перспективе.

Где применяются: основные сценарии использования

Наиболее распространённое применение — системы напольного отопления. Тёплые полы требуют температуры теплоносителя в диапазоне 35–45 °C, в то время как котлы работают при 70–80 °C. Прямое подключение приведёт к перегреву и деформации покрытия. Четырёхходовой клапан решает эту проблему, снижая температуру до нужного уровня путём смешивания.
Также такие клапаны используются в бойлерах косвенного нагрева, где нужно поддерживать стабильную температуру ГВС. В системах рекуперации тепла они помогают использовать остаточное тепло из обратного трубопровода, повышая общую энергоэффективность. В промышленных объектах клапаны применяются в теплообменниках и технологических линиях, где требуется точное температурное управление.
В многоэтажных домах четырёхходовые клапаны устанавливаются на группах безопасности и распределительных коллекторах. Они позволяют балансировать нагрузку между подъездами и этажами, предотвращая «перетоки» и «зависание» контуров.

Как выбрать четырехходовой смесительный клапан

При выборе устройства необходимо учитывать несколько ключевых параметров. Во-первых — пропускная способность (Kv), которая показывает, сколько кубометров воды может пройти через клапан за час при перепаде давления 1 бар. Значение должно соответствовать расчётному расходу в системе. Например, для тёплого пола площадью 100 м² при дельте температур 10 °C требуется около 0,3 м³/ч.
Во-вторых — диапазон регулирования температуры. Большинство моделей работают в диапазоне 20–60 °C, но для некоторых задач может потребоваться расширенный диапазон. Также важно проверить максимальное рабочее давление — стандартное значение 10 бар, но в высотных зданиях может требоваться 16 бар.
В-третьих — тип присоединения. Латунные резьбовые патрубки подходят для большинства бытовых систем. Для промышленных применений предпочтительны фланцевые соединения. Обратите внимание на наличие маркировки и сертификатов соответствия (ГОСТ, EN, CE).

Популярные бренды и модели

Среди проверенных производителей — Danfoss, Herz, Esbe, Broen и Valtec. Danfoss предлагает линейку моделей с высокой точностью и долгим сроком службы. Esbe известна своими поворотными клапанами с керамическими шарами. Valtec — доступный вариант для российского рынка с хорошим соотношением цена/качество.

1. Определите необходимый расход теплоносителя.
2. Выберите диапазон температур и тип привода.
3. Проверьте совместимость с системой (давление, резьба).
4. Убедитесь в наличии термоголовки или возможности её установки.
5. Приобретайте только у авторизованных дилеров.

Монтаж и настройка: пошаговая инструкция

Правильная установка — залог долгой и стабильной работы. Монтаж начинается с отключения системы и слива теплоносителя. Клапан устанавливается строго по направлению потока, указанному стрелкой на корпусе. Подключение выполняется с использованием накидных гаек и уплотнителей (например, ФУМ-ленты или льна с герметиком).
После монтажа система заполняется водой, выпускается воздух через краны Маевского. Далее проводится настройка термоголовки: выставляется желаемая температура на выходе (например, 40 °C). Система запускается, и в течение нескольких часов проверяется стабильность параметров.

Типичные ошибки при монтаже

• Установка против потока — приводит к некорректной работе и быстрому износу.
• Отсутствие фильтра грубой очистки — повышает риск засорения.
• Неправильная ориентация термоголовки — она должна быть установлена горизонтально, чтобы избежать влияния конвекции.
• Отсутствие байпаса — в некоторых схемах это вызывает остановку циркуляции.

Обслуживание и типичные неисправности

Четырёхходовые клапаны практически не требуют обслуживания при условии чистого теплоносителя. Рекомендуется один раз в год проверять герметичность соединений, состояние фильтра и плавность хода регулирующего механизма. При появлении шума или скачков температуры следует провести диагностику.
Частые неисправности:

• Заклинивание шара — из-за загрязнения или коррозии. Решение — промывка или замена картриджа.
• Потеря герметичности — износ уплотнителей. Требуется замена прокладок.
• Некорректная работа термоголовки — повреждение капиллярной трубки или утечка жидкости. Замена головки восстанавливает функциональность.

Экспертное мнение

Четырёхходовой смесительный клапан — это не просто элемент системы, а ключевой инструмент управления теплом. Его эффективность зависит не только от качества самого устройства, но и от правильности проектирования всей гидравлической схемы. При подборе всегда ориентируйтесь на расчётные параметры, а не на «запас прочности». Избыточная пропускная способность приводит к плохой регулировке на малых расходах.
Интеграция с автоматикой — следующий шаг к комфорту. Сервоприводы, управляемые комнатными термостатами, позволяют адаптировать систему под режим дня и отсутствия людей. Это даёт экономию до 15% энергии. Также важно помнить: клапан должен быть частью сбалансированной системы, где учтены сопротивления всех контуров.

Вопросы и ответы

Заключение

Четырёхходовой смесительный клапан — важнейший элемент современных систем отопления, особенно там, где требуется точное управление температурой. Он обеспечивает комфорт, энергоэффективность и защиту оборудования. Правильно выбранный и установленный клапан прослужит более 10 лет без ремонта.

• Четырёхходовой клапан обеспечивает плавное смешение потоков для стабильной температуры.
• Оптимален для тёплых полов и конденсационных котлов.
• Требует правильного подбора по пропускной способности и условиям эксплуатации.
• Монтаж должен учитывать направление потока и расположение термоголовки.
• Регулярное обслуживание и чистота теплоносителя — залог долгой работы.
