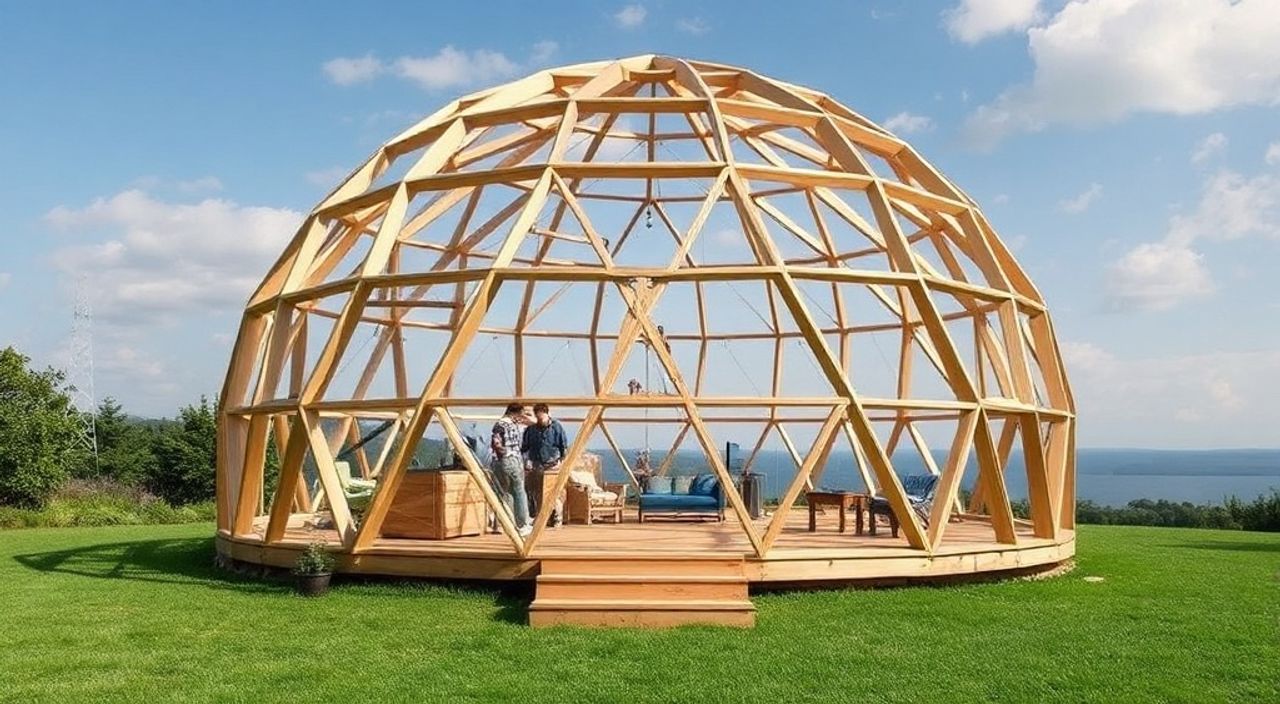

DIY: geo-dome из клееного ЛВЛ — 15 шагов

Геодезический купол — это не просто архитектурный эксперимент, а проверенная временем инженерная система, способная выдерживать снеговые и ветровые нагрузки, превышающие стандартные требования к обычным домам. Использование клееного ламинированного бруса (ЛВЛ) в качестве основного материала превращает DIY-проект из рискованной затеи в надёжное, долговечное и эстетичное сооружение. ЛВЛ обладает высокой прочностью на изгиб, стабильностью размеров и способностью сохранять форму даже при перепадах влажности — идеальные характеристики для сложных геометрических конструкций. В отличие от массивной древесины, ЛВЛ не трескается, не коробится и позволяет создавать точные соединения под углами, необходимыми для геодезической сетки.

Представьте, что вы собираете трёхмерный пазл из 60–120 элементов, каждый из которых — строго рассчитанный по геометрии фрагмент, соединяющийся в единую сферическую структуру. Нет ни одной «лишней» детали. Каждый брус работает на растяжение и сжатие, распределяя нагрузку равномерно по всей поверхности. Это не просто дом — это инженерный шедевр, созданный своими руками. И если вы готовы к точности, дисциплине и системному подходу — результат превзойдёт все ожидания.

Материалы и инструменты для сборки

Для сборки геодезического купола диаметром 6–8 метров потребуется от 80 до 120 элементов из клееного ЛВЛ сечением 45×145 мм или 70×145 мм. Тип ЛВЛ должен соответствовать ГОСТ 30874-2002, класс прочности — не ниже C24. Клеевой слой — фенолформальдегидный или полиуретановый, без содержания формальдегида класса E0. Длина элементов варьируется от 1,8 до 3,2 метров в зависимости от сферы и типа геодезии (частота 2V или 3V).

Инструменты должны быть профессионального уровня: лазерный уровень, электрический фрезер с концевой фрезой для вырезания угловых пазов, дрель-шуруповерт с набором бит, шлифовальная машинка, электролобзик, рулетка 10 м, угольник 90°, струбцины, молоток, уровень пузырьковый. Для соединений используйте только оцинкованные болты M10–M12 с гайками и шайбами, а также стальные пластины 3–5 мм толщиной. Клей для дерева — Titebond III или аналогичный водостойкий состав с классом прочности D4.

Расчёты и чертежи: как избежать катастрофы

Ошибка в расчётах — самая опасная. Даже 1-градусное отклонение в угле рёбер приводит к накоплению погрешностей, и купол не замкнётся. Используйте специализированные программы: GeoDome Calculator, DomeMaster или онлайн-калькулятор от Geodesic Dome Builders. Выберите тип геодезии 3V (третья частота) — это оптимальное соотношение прочности, сложности сборки и расхода материалов.

Для купола диаметром 7 метров понадобится:

• 30 элементов длиной 2,2 м — «радиальные» ребра (A-типы)
• 45 элементов длиной 2,4 м — «горизонтальные» (B-типы)
• 30 элементов длиной 2,6 м — «диагональные» (C-типы)

Углы соединений: A-A — 71,8°, A-B — 72,3°, B-C — 73,1°. Все углы должны быть вырезаны с точностью до 0,2°. Используйте шаблоны из фанеры 10 мм — они станут вашим «линейным эталоном» при резке. Распечатайте масштабные чертежи на плоттере, нанесите разметку на каждый элемент и пронумеруйте их в соответствии с чертежом. Никогда не полагайтесь на визуальную оценку.

Подготовка элементов: резка, маркировка, обработка

После получения ЛВЛ-элементов начните с тщательной проверки. Убедитесь, что нет сколов, трещин, синевы или следов плесени. Все поверхности должны быть ровными, без перекосов. Используйте фрезер с направляющей шиной и концевой фрезой 10 мм для вырезания угловых пазов. Углы должны быть вырезаны в обеих концах каждого элемента — это обеспечит плотное прилегание при сборке.

Пронумеруйте каждый элемент карандашом (не маркером!) с указанием типа (A, B, C) и порядкового номера. Затем обработайте все поверхности антисептиком глубокого проникновения (например, Сенеж Ультра). После высыхания — дважды нанесите грунт-антисептик с водоотталкивающими свойствами. Не пропускайте обработку торцов — они наиболее уязвимы к влаге.

Создайте шаблоны для контроля углов: вырежьте из фанеры 10 мм треугольники с точными углами, соответствующими A-A, A-B и B-C. Проверяйте каждый элемент на них перед сборкой. Если элемент не ложится идеально — перережьте его. Лучше потратить 2 часа на доработку, чем 2 недели на переделку всей конструкции.

Монтаж основания: фундамент и платформа

Геокупол — это не лёгкая беседка. Он требует фундамента, способного выдержать не только статическую нагрузку, но и динамические ветровые воздействия. Оптимальный вариант — монолитная плита из бетона М300 толщиной 200 мм с армированием сеткой 12 мм. Плита должна быть на 15–20 см шире диаметра купола. Установите анкерные болты M12 с шагом 60–80 см по периметру — они станут основой для крепления первого ряда.

На плите уложите деревянную платформу из бруса 100×100 мм, обработанного антисептиком. Это создаст воздушный зазор между бетоном и деревом, предотвращая капиллярный подсос влаги. Прикрепите платформу к анкерам с помощью стальных уголков и болтов. Проверьте горизонтальность платформы лазерным уровнем — отклонение не должно превышать 2 мм на 1 метр.

Сборка первого ряда: основа устойчивости

Начните с установки шести элементов типа A на платформу, закрепляя их к анкерам через стальные пластины. Это будет шестиугольник — основа геодезической сетки. Убедитесь, что все шесть элементов находятся в одной плоскости и строго перпендикулярны платформе. Используйте временные распорки из бруса 50×50 мм для фиксации угла. После этого присоедините элементы типа B между ними — они образуют шесть равносторонних треугольников.

Проверьте все углы с помощью шаблонов. Затяните болты с моментом 40 Н·м. Не используйте саморезы — они не выдержат динамических нагрузок. После сборки первого ряда проведите контрольный замер: расстояния между центрами всех шести вершин должны быть идентичны. Допуск — ±1 мм. Если есть отклонение — разберите и пересоберите. Никаких «почти».

Сборка средних рядов: технология соединений

Второй и третий ряды — самые трудоёмкие. Каждый элемент теперь соединяется с тремя другими: два в нижнем ряду, один в верхнем. Используйте метод «внутреннего соединения»: болты проходят через стальные пластины, закреплённые на внутренней стороне ЛВЛ. Это сохраняет внешнюю поверхность чистой и защищает крепеж от атмосферных воздействий.

Сборка ведётся по секторам: по 6 элементов за раз. Каждый новый элемент проверяется на соответствие углов и длины. После установки каждого элемента проверяйте вертикальность с помощью отвеса и горизонтальность с помощью уровня. Не торопитесь — один неправильно установленный элемент нарушает геометрию всего купола.

Для упрощения монтажа используйте временные тросы с натяжителями, прикреплённые к земле. Они стабилизируют конструкцию и предотвращают её «раскачивание» во время работы. Убедитесь, что все соединения затянуты одинаково — неравномерная нагрузка вызывает деформацию.

Заключительные ряды: работа с вершиной

Последние три ряда — самая сложная фаза. Элементы становятся короче, а углы — острее. В вершине купола сходятся 5–6 элементов в одной точке. Здесь используется центральный узел — стальная шайба диаметром 150 мм с отверстиями под болты. Все элементы крепятся к ней с помощью болтов M12 и шайб. Убедитесь, что центральный узел расположен строго по вертикальной оси.

Проверьте симметрию: измерьте расстояние от центра до каждой вершины последнего ряда. Все значения должны совпадать с точностью до 3 мм. Если есть отклонение — ослабьте все болты, перераспределите нагрузку и снова затяните. Используйте винтовые домкраты для точной корректировки.

Кровельная система: гидро- и теплоизоляция

Кровля геокупола требует многослойной системы. Первый слой — обрешётка из бруса 50×50 мм, прикреплённая к ЛВЛ с шагом 40 см. Второй слой — пароизоляция (например, Изоспан FB). Третий — утеплитель: минеральная вата толщиной 150 мм с плотностью 35 кг/м³. Четвёртый — гидроизоляция: мембрана с паропроницаемостью не менее 1000 г/м²/сутки. Пятый — обрешётка контробрешётки для вентиляции.

Настилайте кровельное покрытие — профнастил с полимерным покрытием или металлочерепицу. Углы и стыки герметизируйте силиконовым герметиком на основе силикона с добавлением силикона. Все крепления — через резиновые прокладки. Не используйте саморезы без уплотнителей — это приведёт к протечкам.

Внутренняя отделка: тепло, звук, эстетика

Внутренняя отделка — это не просто финиш. Это часть теплового и звукового барьера. Обшивайте стены и потолок вагонкой из лиственницы или сосны, предварительно обработанной антисептиком. Между обшивкой и ЛВЛ оставьте зазор 20 мм для вентиляции. Установите звукоизоляционный слой — пробковый или древесноволокнистый материал толщиной 10 мм.

Пол — из клееной фанеры 18 мм с ламинированным покрытием или массивной доской. Не используйте ПВХ или линолеум — они не «дышат» и создают эффект «парника». Установите систему тёплого пола на базе электрических кабелей — это идеально для геокупола, где тепло сохраняется за счёт накопления в массиве древесины.

Частые ошибки и как их избежать

• Ошибка 1: Использование обычного бруса вместо ЛВЛ. Решение: только клееный брус с маркировкой ГОСТ 30874. Массивная древесина коробится — и купол теряет форму.
• Ошибка 2: Пропуск шаблонов при резке. Решение: сделайте 3 шаблона из фанеры и проверяйте каждый элемент перед сборкой.
• Ошибка 3: Затяжка болтов без динамометрического ключа. Решение: используйте ключ с фиксацией 40 Н·м — это оптимальный момент.
• Ошибка 4: Отсутствие вентиляции под кровлей. Решение: контробрешётка обязательна — без неё конденсат разрушит ЛВЛ за 2–3 года.
• Ошибка 5: Сборка без временной фиксации. Решение: всегда используйте тросы и распорки — купол не стоит сам по себе до последнего элемента.

Экспертное мнение

Вопросы и ответы

Заключение

Сборка геодезического купола из клееного ЛВЛ — это не просто строительство. Это инженерный вызов, требующий точности, терпения и глубокого понимания физики конструкции. Каждый элемент — не просто дерево, а часть системы, где каждое соединение работает на равновесие. Успешный результат — это не только красивый дом, а доказательство того, что человек способен создать нечто устойчивое, гармоничное и долговечное, используя только природные материалы и математику.

Если вы готовы к дисциплине, не боитесь сложных расчётов и цените качество выше скорости — ваш купол станет не просто строением, а наследием. Он будет стоять десятилетиями, выдерживая ветры, снег и время. И каждый раз, когда вы входите внутрь, вы будете знать: это ваше творение — созданное не наугад, а по законам геометрии и разума.
