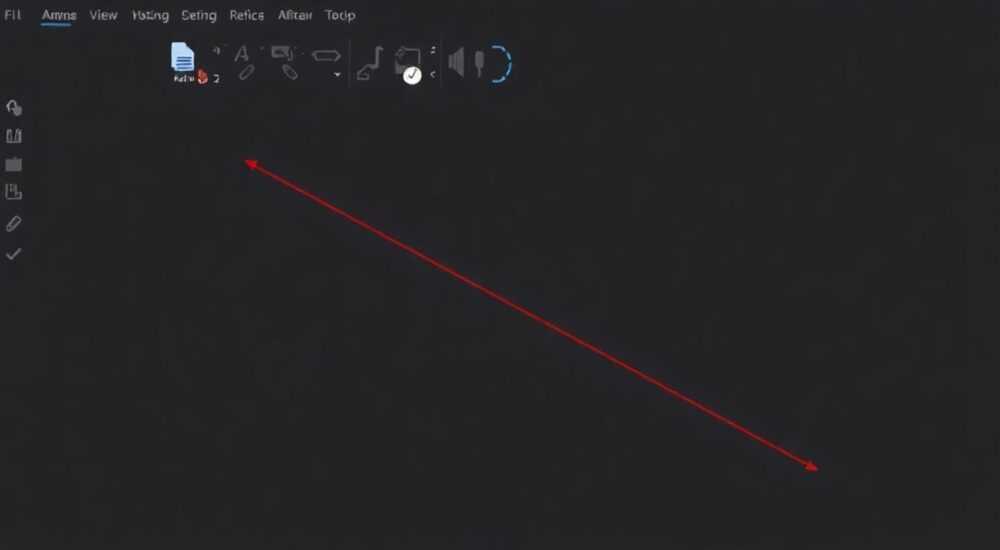

Как повернуть отрезок в автокаде

Поворот отрезка в AutoCAD — одна из базовых операций, которая требуется при проектировании чертежей любой сложности. Эта функция позволяет изменять ориентацию линий, осей, контуров и других элементов в пространстве, сохраняя их размеры и пропорции. Основной инструмент для этого — команда ROTATE, доступная как через графический интерфейс, так и с клавиатуры.

Основы поворота в AutoCAD: что нужно знать

AutoCAD — это мощный инструмент для создания точных 2D- и 3D-моделей, где каждое действие должно быть контролируемым и воспроизводимым. Поворот объектов — не просто визуальная коррекция, а геометрическая трансформация, требующая понимания системы координат, базовой точки и направления вращения. В отличие от ручного черчения, в AutoCAD все изменения фиксируются с математической точностью.

Когда вы поворачиваете отрезок, он вращается вокруг указанной базовой точки. Эта точка становится центром окружности, по которой перемещаются концы отрезка. Если выбрать её неправильно, объект сместится в нежелательное положение. Например, если нужно повернуть отрезок вокруг его середины, но указать один из концов, результат будет искажён.

В AutoCAD используется стандартная система координат с положительным направлением угла против часовой стрелки. Это означает, что при вводе положительного значения (например, 45°) отрезок повернётся против часовой стрелки, а при отрицательном — по часовой. Это важно помнить, особенно при работе с симметричными деталями или при копировании с поворотом.

Как работает команда ROTATE

Команда ROTATE активируется через ленту инструментов, контекстное меню или вводом в командной строке. После запуска она последовательно запрашивает: выбор объектов, базовую точку и угол поворота. Также доступны дополнительные опции, такие как копирование с поворотом (Copy) и ссылочный поворот (Reference).

• Выбор объектов: можно кликать по одному или выделять рамкой.
• Базовая точка: определяет центр вращения. Указывается мышью или вводом координат.
• Угол поворота: можно ввести числовое значение или задать его графически, указав вторую точку.

Пошагам: как повернуть отрезок в AutoCAD

Процесс поворота отрезка состоит из нескольких этапов, каждый из которых влияет на конечный результат. Даже опытные пользователи иногда допускают ошибки на начальном этапе, например, выбирают лишние объекты или указывают неверную базовую точку. Поэтому важно следовать чёткому алгоритму.

1. Активируйте команду ROTATE. Это можно сделать тремя способами: нажать кнопку «Повернуть» на панели «Изменить», выбрать в меню «Редактирование» → «Повернуть» или ввести в командной строке ROTATE (или POVERNUT в русской версии).
2. Выберите отрезок. Кликните по нему или выделите рамкой. Нажмите Enter, чтобы подтвердить выбор.
3. Укажите базовую точку. Это может быть конец, середина или любая другая точка на отрезке. Используйте OSNAP (например, КОНЕЦ, СЕРЕДИНА, ПЕРЕСЕЧЕНИЕ) для точности.
4. Задайте угол поворота. Введите значение в градусах (например, 30) и нажмите Enter. Положительное число — против часовой стрелки, отрицательное — по.

Пример: поворот отрезка на 45 градусов вокруг середины

Допустим, у вас есть горизонтальный отрезок длиной 100 мм, и его нужно повернуть на 45° вокруг центра.

• Введите команду ROTATE.
• Выделите отрезок, нажмите Enter.
• Включите режим СЕРЕДИНА в строке состояния (или нажмите Shift + ПКМ → СЕРЕДИНА).
• Наведите курсор на отрезок — появится маркер середины. Кликните по нему — это базовая точка.
• Введите 45, нажмите Enter.

Отрезок теперь расположен под углом 45° к горизонтали, а его центр остался на месте.

Точность и инструменты: как контролировать угол поворота

В профессиональном проектировании недостаточно просто «повернуть примерно». Требуется высокая точность, особенно при создании сборочных чертежей, архитектурных планов или машиностроительных деталей. AutoCAD предоставляет несколько инструментов для контроля угла: полярные привязки, динамический ввод, ссылочный поворот и калькулятор выражений.

Полярные привязки (Polar Tracking) позволяют указывать углы с шагом 90°, 45°, 30° и т.д. При включённой функции, когда вы начинаете вращать объект, появляется временная линия под ближайшим разрешённым углом. Это удобно для быстрого выравнивания по сетке.

Динамический ввод (Dynamic Input) отображает угол и длину прямо рядом с курсором. Вы можете видеть, на сколько градусов уже повернули объект, и точно остановиться на нужном значении. Чтобы активировать его, нажмите F12 или кликните по значку в правом нижнем углу.

Ссылочный поворот (Reference): когда угол неизвестен

Иногда нужно повернуть отрезок не на заданный угол, а так, чтобы он совпал с другим объектом. Например, имеется наклонный отрезок под 27°, и нужно второй отрезок расположить параллельно ему. В этом случае используется опция Reference.

• Запустите команду ROTATE.
• Выберите объект, нажмите Enter.
• Укажите базовую точку.
• В командной строке выберите опцию R (Reference).
• Укажите текущее направление (например, кликните по двум точкам исходного отрезка).
• Задайте новое направление — кликните по двум точкам целевого отрезка или введите угол.

Этот метод особенно полезен при работе с импортированными чертежами, где углы не обозначены явно.

Распространённые ошибки и как их избежать

Даже простые операции могут привести к серьёзным ошибкам, если не соблюдать внимательность. Ниже — самые частые проблемы при повороте отрезков и способы их решения.

Ошибка 1: объект сместился, а не повернулся

Это происходит, когда базовая точка указана неверно. Например, вы хотели повернуть отрезок вокруг его центра, но случайно выбрали точку вне его. Решение — всегда использовать объектные привязки и визуальные маркеры.

Ошибка 2: поворот на противоположный угол

Пользователь вводит 45, а отрезок поворачивается по часовой стрелке. Причина — забыли, что положительные углы идут против часовой стрелки. Решение — либо вводить -45, либо заранее планировать направление.

Ошибка 3: поворачиваются лишние объекты

Происходит при выделении рамкой. Иногда рядом находится другой элемент, который тоже попадает в зону выделения. Решение — выделяйте объекты по одному или используйте режим «Очистить всё, кроме» (Ctrl+Shift+A, затем выделить нужное).

Ошибка 4: потеря ориентации после поворота

После поворота сложно определить, под каким углом теперь находится отрезок. Решение — используйте команду DIMANGULAR для измерения угла или включите отображение свойств (Ctrl+1), где можно увидеть угол наклона линии.

Экспертное мнение

Мы поговорили с Дмитрием Фёдоровым, ведущим проектировщиком в строительной компании «Архитект-Проект», имеющим более 15 лет опыта работы в AutoCAD.

«На практике поворот отрезков — это не просто геометрическая операция. Часто приходится корректировать фрагменты чертежа после согласования с заказчиком. Например, нужно повернуть группу стен на 5 градусов, чтобы соответствовать уклону участка. Здесь важна не только точность, но и скорость. Я всегда использую сочетание команд: ROTATE + COPY, чтобы сохранить оригинальный вариант. Это помогает при сравнении вариантов.»

Дмитрий также отметил, что новички часто игнорируют систему слоёв. «Если вы поворачиваете отрезок, который является частью конструкции, убедитесь, что он находится на правильном слое. Иначе потом сложно будет управлять видимостью или цветом.»

Его главный совет: «Создайте пользовательскую панель с часто используемыми командами: ROTATE, MOVE, COPY, MIRROR. Это ускоряет работу в разы. И обязательно используйте шаблоны чертежей (.dwt) с настроенными привязками и единицами измерения.»

Вопросы и ответы

Заключение

Поворот отрезка в AutoCAD — это простая, но критически важная операция, от которой зависит точность всего чертежа. Владение командой ROTATE, понимание роли базовой точки и умение использовать вспомогательные инструменты позволяют работать быстро и без ошибок. Главное — не торопиться, использовать привязки и проверять результат.

• Всегда указывайте базовую точку с помощью объектных привязок (OSNAP).
• Используйте положительные и отрицательные углы для управления направлением вращения.
• Применяйте опцию Reference, когда нужно совместить объекты по углу.
• Контролируйте процесс с помощью полярных привязок и динамического ввода.
• Тестируйте действия на копиях, прежде чем применять к основному чертежу.
