Как сделать изометрию в автокаде

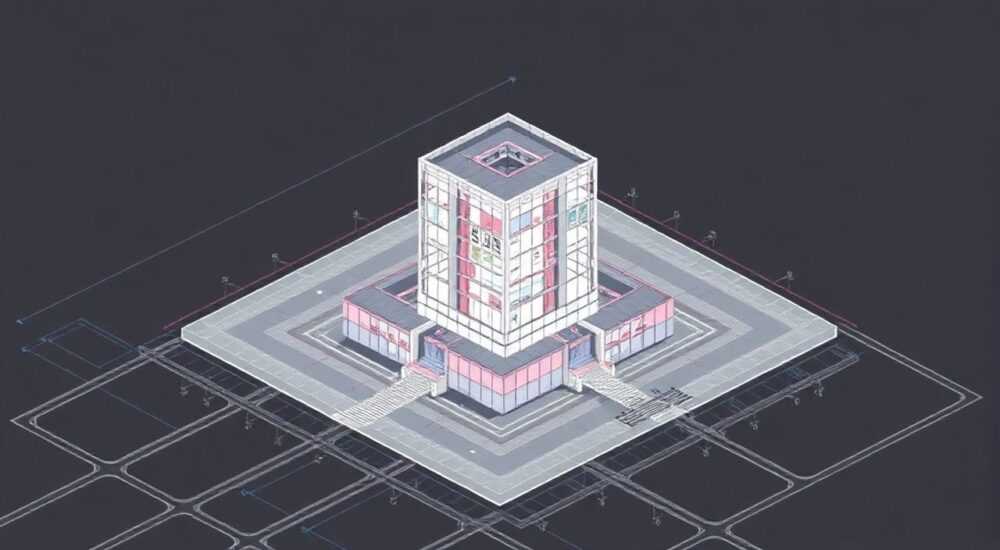

Изометрия в AutoCAD — это способ представления трёхмерного объекта на двухмерной плоскости с сохранением пропорций и углов, что позволяет создавать наглядные чертежи без сложных 3D-моделей. В отличие от полноценного трёхмерного моделирования, изометрический чертёж строится в 2D-пространстве, но имитирует объём за счёт специального расположения осей: горизонтальные линии наклонены под углом 30° к основной оси X, а вертикальная остаётся неизменной. Этот метод широко используется в технической документации, особенно при проектировании трубопроводов, электросхем и сборочных узлов.

Что такое изометрия и зачем она нужна в AutoCAD

Изометрия — один из видов аксонометрической проекции, при котором все три оси пространства (X, Y, Z) отображаются под равными углами. В случае AutoCAD эти углы составляют 120° между осями, где две горизонтальные оси наклонены на 30° относительно стандартной горизонтали. Такой подход обеспечивает равномерное масштабирование по всем направлениям, что исключает искажение пропорций.
В отличие от трёхмерного моделирования, изометрический чертёж создаётся в двумерном пространстве, но даёт эффект объёма. Это особенно полезно при необходимости быстро оформить сборочный чертёж, схему или деталировку без использования сложных 3D-команд. Метод популярен в машиностроении, энергетике и строительстве.
Преимущества изометрии включают простоту выполнения, совместимость со старыми системами документооборота и возможность быстрой передачи информации конструкторам и технологам. Кроме того, такие чертежи легче читаются неспециалистами по сравнению с ортогональными проекциями.

Настройка рабочей среды для изометрического черчения

Перед началом работы важно правильно настроить интерфейс AutoCAD для комфортного создания изометрических чертежей. Основные элементы настройки — это привязка, сетка и выбор активной изометрической плоскости.
Первый шаг — включение режима изометрической привязки. Нажмите F9, чтобы включить сетку, и F10 — для полярного отслеживания. Затем щёлкните правой кнопкой мыши по кнопке «Шаг привязки» на панели состояния и выберите «Настройка». В открывшемся окне установите тип привязки «Изометрическая».
Далее необходимо выбрать одну из трёх доступных изометрических плоскостей:

• Левая — для левой стороны объекта;
• Правая — для правой грани;
• Верхняя — для верхней части.

Переключение между ними осуществляется сочетанием клавиш Ctrl+E или через контекстное меню кнопки «Изометрическая привязка» на панели статуса. Также можно использовать команду DSETTINGS → вкладка «Привязка и сетка» → «Тип привязки: Изометрическая».

Настройка слоёв и стилей

Рекомендуется создать отдельные слои для каждой изометрической проекции. Например:

• ISOMETRIC_LEFT — цвет зелёный;
• ISOMETRIC_RIGHT — цвет синий;
• ISOMETRIC_TOP — цвет красный.

Это упростит редактирование и контроль видимости элементов. Также задайте тип линии для невидимых граней (например, DASHED2) и установите соответствующие слои.

Как рисовать изометрические объекты: пошаговое руководство

Создание изометрического чертежа начинается с базовой геометрии. Ниже приведён алгоритм построения простого параллелепипеда.

1. Активируйте изометрическую привязку и выберите плоскость «Верхняя».
2. Командой LINE начертите верхнюю грань, ориентируясь на сетку под углом 30°.
3. Переключитесь на «Левую» плоскость (Ctrl+E), опустите вертикальные рёбра вниз на нужную высоту.
4. Аналогично на «Правой» плоскости достройте правые рёбра.
5. Замкните нижнюю грань, соединив концы вертикальных линий.

Для круглых элементов, таких как отверстия или фланцы, используется команда ELLIPSE с опцией «Isocircle». Чтобы нарисовать изометрический круг:

• Переключитесь на нужную плоскость (например, верхнюю);
• Введите команду ELLIPSE;
• Выберите опцию «Isocircle»;
• Укажите центр и радиус.

Копирование и построение сборок

Изометрические детали часто повторяются. Используйте команды COPY, ARRAY и MIRROR для ускорения работы. При копировании следите за тем, чтобы объекты оставались на своей изометрической плоскости.
Для сложных сборок применяйте блоки (BLOCK). Создайте типовые элементы (например, уголок трубы, фитинг) и вставляйте их по мере необходимости. Это гарантирует единообразие и сокращает время проектирования.

Нанесение текста и размеров на изометрические чертежи

Текст и размеры на изометрических чертежах должны быть ориентированы в соответствии с плоскостью объекта. В противном случае надписи будут выглядеть искажённо или нечитаемо.
Для текста используйте команду TEXT или MTEXT. Перед вводом укажите угол поворота:

• 30° — для правой плоскости;
• 150° — для левой плоскости;
• 90° — для вертикальных надписей.

Создайте стили текста под каждую ориентацию. Например:

• ISOTEXT_RIGHT — угол 30°;
• ISOTEXT_LEFT — угол 150°;
• ISOTEXT_VERTICAL — угол 90°.

Размеры в изометрии

Нанесение размеров — одна из самых сложных задач. AutoCAD не имеет встроенного режима «изометрические размеры», поэтому приходится настраивать их вручную.
Алгоритм:

1. Используйте обычную команду DIMLINEAR.
2. После размещения размера войдите в режим редактирования (дважды щёлкните).
3. В разделе «Текст» измените угол поворота на 30° или 150° в зависимости от плоскости.
4. Отредактируйте выноски, чтобы они были параллельны измеряемым линиям.

Альтернатива — использование аннотативных стилей размеров с предустановленными углами. Это позволяет быстро применять нужный формат при переключении между видами.

Распространённые ошибки и как их избежать

Новички часто допускают типичные ошибки при создании изометрии в AutoCAD. Знание этих проблем поможет сэкономить время и избежать доработок.
Первая ошибка — отсутствие активной изометрической привязки. Без неё линии не будут следовать под углом 30°, и чертёж потеряет пропорции. Всегда проверяйте состояние кнопки «Шаг привязки» на панели.
Вторая — неправильное использование окружностей. Попытка нарисовать круг с помощью CIRCLE вместо ELLIPSE с опцией Isocircle приведёт к геометрической ошибке. Только изометрический эллипс корректно отображается в проекции.
Третья — игнорирование слоёв. Работа на одном слое затрудняет редактирование и экспорт. Разделяйте видимые, скрытые и размерные линии по разным слоям.

Таблица типичных ошибок

Экспертное мнение

По его словам, ключ к успеху — дисциплина: чёткая структура слоёв, шаблоны чертежей и стандарты оформления. Он рекомендует создать шаблон .dwt с уже настроенными изометрическими слоями, стилями текста и размеров. Это сократит время настройки новых проектов до нескольких минут.
Кроме того, Дмитрий отмечает рост интереса к автоматизации: скрипты и LISP-программы позволяют быстро генерировать типовые изометрические элементы. Например, есть готовые решения для автоматического построения изометрических болтов, фланцев и соединений.

Вопросы и ответы

Заключение

Изометрия в AutoCAD остаётся важным инструментом для создания наглядных и точных технических чертежей. Несмотря на развитие 3D-моделирования, 2D-изометрия продолжает использоваться благодаря своей простоте, скорости выполнения и совместимости с устоявшимися стандартами документооборота.
Главное — правильно настроить среду: включить изометрическую привязку, использовать слои, создать стили текста и размеров. Следование этим принципам делает процесс создания чертежей системным и воспроизводимым.

• Используйте изометрическую привязку (F9 + F10) и переключайтесь между плоскостями через Ctrl+E.
• Для окружностей применяйте ELLIPSE с опцией Isocircle — только так они будут выглядеть корректно.
• Настройте слои и стили текста/размеров под каждую изометрическую плоскость.
• Избегайте типичных ошибок: не включённая привязка, неправильные размеры, отсутствие слоёв.
• Рассмотрите использование шаблонов и автоматизации для повышения эффективности.
