Как сделать подпись в автокаде в штампе чертежа

В штампе чертежа в AutoCAD подпись — это обязательный элемент, который подтверждает ответственность за разработку, проверку и утверждение документа. Её корректное оформление критически важно для соответствия стандартам ЕСКД (ГОСТ 2.104–2006) и обеспечения юридической значимости проектной документации. Подпись можно реализовать как текстовым полем, так и с использованием динамических атрибутов блока, что позволяет автоматизировать процесс заполнения при работе с несколькими листами.

Стандартные требования к подписям в штампе чертежа по ГОСТ

Штамп чертежа в AutoCAD должен соответствовать требованиям единой системы конструкторской документации (ЕСКД), в частности — ГОСТ 2.104–2006. Этот стандарт определяет структуру основной надписи, её размеры, расположение и содержание полей. В штампе предусмотрены специальные графы для подписей: «Разработал», «Проверил», «Нормоконтролёр», «Утвердил» и другие, в зависимости от типа документа.

Каждая графа подписи включает три элемента: текстовое поле с расшифровкой должности, строка для фамилии и место для ручной или электронной подписи. В бумажном виде подписи проставляются от руки, но в цифровом чертеже важно смоделировать этот элемент так, чтобы он выглядел официально и мог быть легко изменён при передаче документа между исполнителями.

По ГОСТ 2.104–2006 форма штампа зависит от формата листа. Для А4 используется вертикальная ориентация штампа размером 185×55 мм, для других форматов — горизонтальная, 185×45 мм. Все графы должны быть выровнены, шрифт — ГОСТовский (например, тип «А» без засечек, высотой 3.5 или 5 мм).

Важно понимать, что подпись в AutoCAD — это не просто текст, а семантически значимое поле, которое может быть связано с метаданными чертежа. Современные подходы позволяют привязывать подписи к свойствам чертежа, что особенно актуально при интеграции с системами PDM/PLM.

Способы создания подписи в AutoCAD: ручной и автоматический подходы

Существует несколько способов реализации подписей в штампе. Выбор метода зависит от масштаба проекта, количества исполнителей и требований к стандартизации.

Первый — ручной способ: вы создаёте штамп как обычный набор линий и текстовых объектов. Подписи вводятся вручную с помощью команды TEXT или MTEXT. Этот подход прост, но крайне неэффективен при работе с множеством листов, так как каждое изменение требует ручного вмешательства.

Второй — использование блоков с атрибутами. Блок (команда BLOCK) объединяет графические элементы и текстовые поля. Атрибуты — это специальные поля внутри блока, которые можно настроить на запрос значения при вставке. Именно этот метод считается оптимальным для профессионального проектирования.

Третий — применение динамических блоков и параметризации. Это продвинутый уровень, когда штамп адаптируется под тип документа, масштаб или стадию разработки. Например, можно скрыть графу «Нормоконтролёр» для внутренних черновиков.

Четвёртый — интеграция с внешними данными через таблицы Excel, XML или базы данных. Такой подход используется в крупных проектах, где информация о сотрудниках централизована.

• Ручной ввод — быстро, но не масштабируется.
• Блоки с атрибутами — стандарт для бюро и организаций.
• Динамические штампы — гибкость и адаптивность.
• Связь с внешними источниками — автоматизация на уровне предприятия.

Когда какой способ выбирать?

Для одного-двух чертежей допустим ручной ввод. Но если вы работаете в команде или выпускаете более 10 листов в месяц — переходите на блоки с атрибутами. Это сэкономит десятки часов времени и снизит риск ошибок.

Как создать атрибуты блока для подписи: пошаговая инструкция

Создание штампа с атрибутами — ключевой навык для любого проектировщика в AutoCAD. Ниже приведён пошаговый алгоритм, следуя которому вы сможете создать универсальный штамп.

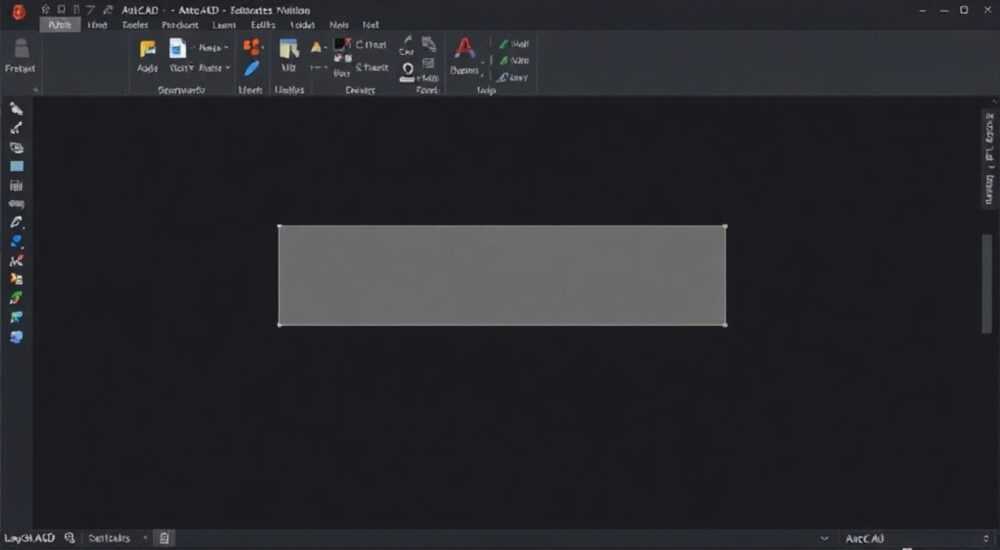

1. Нарисуйте рамку штампа. Используйте команду RECTANG, чтобы построить контур размером 185×55 мм для А4. Разделите его линиями на графы согласно ГОСТ.
2. Определите поля для подписей. Отметьте области: «Разработал», «Проверил», «Утвердил» и т.д. В каждой графе будет две строки: одна — для должности (статический текст), другая — для фамилии и подписи (атрибут).
3. Создайте атрибут. Перейдите на вкладку «Вставка» → «Определение блока» → «Атрибут». В диалоговом окне задайте:
   • Тег: например, RAZR_FIO (обязательно без пробелов, заглавными буквами)
   • Подсказка: «Фамилия разработчика»
   • Значение по умолчанию: оставить пустым или указать шаблон (например, «И.И. Иванов»)
   • Выравнивание и стиль: выберите ГОСТ-шрифт, высоту 3.5 мм
4. Разместите атрибут в нужной графе. Щёлкните в том месте, где должна быть фамилия.
5. Повторите для всех подписей. Создайте отдельные атрибуты для каждой роли: PR_FIO, UT_FIO и т.д.
6. Создайте блок. Выделите все объекты (рамку, текст, атрибуты), вызовите команду BLOCK. Назовите блок, например, «ШТАМП_А4_ГОСТ».
7. Сохраните как внешний файл (DWG). Используйте команду WBLOCK, чтобы сохранить блок в отдельный файл. Это позволит использовать его в других чертежах.

После вставки блока (команда INSERT) AutoCAD запросит значения для каждого атрибута. Вы можете ввести фамилию, и она появится в нужном месте штампа.

Динамические штампы: использование параметров и действия

Динамические блоки — мощный инструмент AutoCAD, позволяющий добавить интерактивность к штампу. Например, можно сделать кнопку «Сменить стадию», которая скрывает или показывает определённые графы.

Чтобы создать динамический штамп:

• Откройте редактор блоков (BEDIT).
• Добавьте параметр «Список» (List Parameter), привяжите его к атрибуту, например, «Стадия разработки».
• Задайте значения: «П», «Э», «Р» (проект, эскиз, рабочая документация).
• Привяжите действие «Видимость» (Visibility Action) к графе «Нормоконтролёр»: при выборе «П» — скрывать, при «Р» — показывать.
• Сохраните и закройте редактор.

Теперь при вставке штампа пользователь может выбрать стадию, и штамп автоматически адаптируется. Это особенно полезно в мультидисциплинарных проектах.

Автоматизация заполнения подписей через внешние данные

На уровне предприятия эффективно использовать связь штампа с внешними данными. AutoCAD поддерживает подключение таблиц Excel, XML и даже баз данных через ObjectARX или .NET API.

Один из популярных методов — использование AutoCAD Fields (поля). Вы можете создать поле, связанное с именем автора чертежа:

• Вставьте поле: Insert → Field.
• Выберите категорию «Документ» → «Автор».
• Привяжите к атрибуту блока или текстовому объекту.

Теперь, если в свойствах чертежа указано имя автора, оно автоматически подставится в штамп.

Для командной работы применяют шаблоны чертежей (DWT) с преднастроенными штампами и полями. При создании нового листа всё уже готово к заполнению.

Ещё более продвинутый способ — интеграция с Active Directory или HR-системой. Скрипт при открытии чертежа определяет текущего пользователя и автозаполняет графы «Разработал» и «Дата». Это исключает ошибки и ускоряет выпуск документации.

Распространённые ошибки и как их избежать

Даже опытные пользователи AutoCAD допускают типичные ошибки при работе со штампами.

Ошибка 1: Атрибуты не редактируются после вставки блока

Причина — блок был создан без разрешения редактирования атрибутов. Решение: перед созданием блока убедитесь, что в диалоге ATTDEF установлен флажок «Предлагать при вставке».

Ошибка 2: Подписи перекрываются или смещаются

Происходит из-за неправильного выравнивания текста или изменения стиля шрифта. Используйте единый текстовый стиль (команда STYLE) для всех атрибутов.

Ошибка 3: Динамический штамп не работает в старых версиях AutoCAD

Динамические блоки поддерживаются с AutoCAD 2006. Если вы работаете в команде с разными версиями, делайте резервную копию штампа в простом виде.

Ошибка 4: Поля не обновляются

При перемещении чертежа на другой компьютер теряются связи с внешними данными. Решение — внедрять данные внутрь файла или использовать относительные пути.

Экспертное мнение

Иван Петров, главный CAD-инженер, 18 лет опыта

«За годы работы я видел десятки подходов к оформлению штампов. Самый частый провал — отсутствие стандартизации. Компании начинают с ручного ввода, потом накладывают патчи, и в итоге получают хаос.

Мой совет: инвестируйте время в создание единого шаблона. Используйте DWT-файл с настроенными слоями, стилями, штампом и полями. Автоматизация окупается уже на первом крупном проекте.

Кроме того, обучайте новых сотрудников не только «как рисовать», но и «как оформлять». Это снижает нагрузку на контролёров и ускоряет согласование.»

Вопросы и ответы

Заключение

Оформление подписи в штампе чертежа в AutoCAD — это не просто техническая задача, а часть корпоративной культуры проектирования. Правильно реализованный штамп экономит время, минимизирует ошибки и повышает доверие к документации.

Современные инструменты AutoCAD позволяют перейти от ручного ввода к полной автоматизации. Использование блоков с атрибутами, динамических параметров и внешних данных делает процесс масштабируемым и надёжным.

• Всегда используйте блоки с атрибутами вместо ручного ввода текста.
• Соблюдайте ГОСТ 2.104–2006 при проектировании штампа.
• Применяйте динамические блоки для адаптации под стадии и типы документов.
• Интегрируйте штамп с полями и внешними данными для автоматизации.
• Регулярно обновляйте шаблоны и обучайте команду правилам оформления.
