Как сделать рамку для чертежа в автокаде

Каждый чертёж в AutoCAD — это не просто набор линий и размеров, а документ, который должен соответствовать стандартам ГОСТ, отраслевым требованиям и ожиданиям заказчика. Одной из ключевых составляющих профессионального оформления является рамка чертежа — она придаёт документу структуру, легитимность и визуальную завершённость. Многие пользователи, особенно начинающие, сталкиваются с трудностями при создании рамки: где её разместить, как привязать к масштабу, как автоматизировать процесс для множества листов. И хотя AutoCAD не создаёт рамку автоматически, с помощью правильно настроенных шаблонов и блоков этот процесс становится быстрым, точным и повторяемым. Главное — не рисовать рамку вручную на каждом чертеже, а использовать шаблон с предустановленными полями, заголовками и границами.

Зачем нужна рамка в чертеже AutoCAD

Рамка чертежа — это не просто декоративная граница. Она служит визуальным и юридическим каркасом документа. В промышленности, строительстве и машиностроении чертёж без рамки считается неполным и не соответствует требованиям ГОСТ 2.104-2006. Рамка определяет зону для размещения основной надписи, позволяет чётко разделить рабочее поле чертежа и поля для технических данных, а также обеспечивает единообразие в архивах и при печати.

Представьте, что вы отправляете чертёж на согласование в проектную организацию — без рамки его могут вернуть как несоответствующий стандарту, даже если техническое содержание безупречно. Кроме того, рамка помогает при печати: она задаёт область, которая будет включена в вывод, и предотвращает обрезку краёв из-за неточностей в настройках принтера.

Какие стандарты регулируют рамку чертежа

В России и странах СНГ основным регулирующим документом является ГОСТ 2.104-2006 «ЕСКД. Основные надписи». Он определяет размеры рамки, расположение основной надписи, толщину линий и поля. Для форматов А0–А4 установлены чёткие параметры:

— Рамка должна отстоять от края листа на 5 мм (для форматов А3–А4) или 10 мм (для А0–А2).
— Основная надпись располагается в правом нижнем углу.
— Толщина внешней рамки — 0,8–1,4 мм, внутренней — 0,3–0,5 мм.
— Все линии должны быть чёткими, непрерывными, без перерывов.

Существуют также отраслевые стандарты — например, ГОСТ 2.501-2013 для машиностроения или СПДС для строительства — которые могут добавлять дополнительные требования к оформлению. Важно: если вы работаете в компании, уточните, какой стандарт применяется в её внутренних документах.

Пошаговое создание рамки в AutoCAD

Создание рамки — это не рисование прямоугольника. Это системная настройка, которая должна быть точной и повторяемой. Вот как это делается правильно:

1. Откройте новый чертёж в режиме листа (Layout). Перейдите на вкладку Лист (Layout).
2. Убедитесь, что установлен правильный формат листа: щёлкните правой кнопкой на вкладке листа → Параметры страницы → выберите формат (например, A3).
3. Включите сетку и привязки: OSNAP → включите «Конец», «Пересечение», «Центр».
4. Создайте новую слой для рамки: назовите его «Frame» и установите цвет 1 (красный), линейный тип Continuous, толщину 0.8 мм.

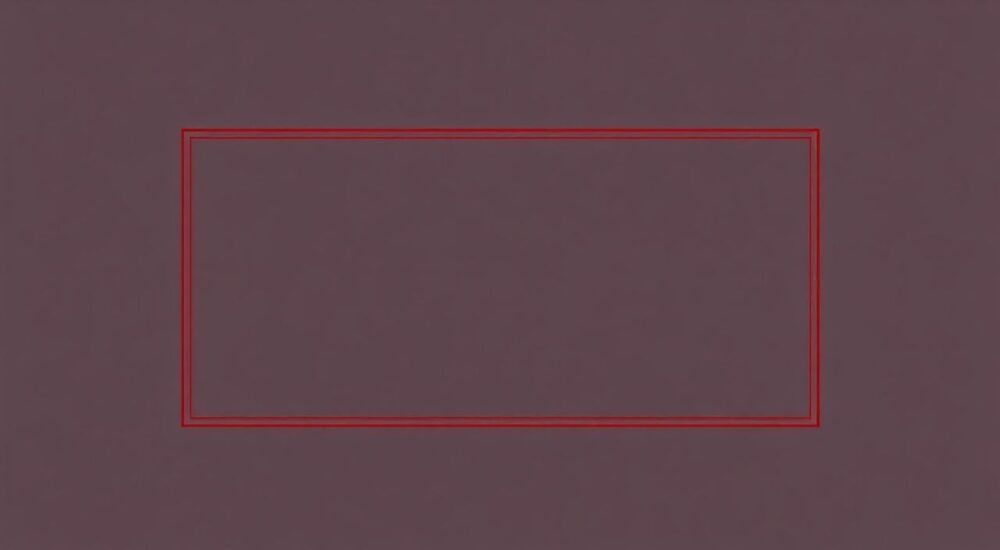

5. Нарисуйте внешнюю рамку: используйте команду RECTANG. Укажите координаты: нижний левый угол — (5,5), верхний правый — (420,297) для А3 (в мм).
6. Нарисуйте внутреннюю рамку: сдвиньте её на 5 мм внутрь (например, от (10,10) до (415,292)).
7. Добавьте направляющие линии для основной надписи: линия в 10 мм от правого края, высотой 185 мм.
8. Закрепите рамку: выделите все элементы рамки → BLOCK → создайте блок с именем «DrawingBorder_A3».

После этого рамка становится частью листа и будет появляться при каждом новом чертеже, если вы используете шаблон.

Пример координат для основных форматов

Использование блоков и атрибутов для автоматизации

Рамка, созданная как простой прямоугольник, не решает проблему повторного использования. Для автоматизации используйте блоки с атрибутами — это ключ к масштабируемому решению.

Атрибуты — это текстовые поля внутри блока, которые можно заполнять при вставке. Например, вы можете создать атрибуты: «Номер чертежа», «Наименование», «Исполнитель», «Дата». При вставке блока рамки в чертёж, AutoCAD запросит значения этих полей — и они автоматически появятся в основной надписи.

Для создания атрибутов:

1. Выполните команду ATTDEF.
2. Укажите метку (например, «Number»), значение по умолчанию («Чертеж №»), высоту текста (3.5 мм), положение.
3. Повторите для всех необходимых полей.
4. Выделите все элементы рамки и атрибуты → BLOCK → задайте имя → включите опцию «Разрешить атрибуты».
5. Сохраните блок в библиотеке.

Теперь при каждом новом чертеже вы вставляете один блок — и получаете полностью оформленную рамку с возможностью заполнения данных.

Создание шаблона (.dwt) с рамкой

Шаблон — это основа профессиональной работы в AutoCAD. Без него каждый чертёж создаётся заново, что ведёт к ошибкам и потере времени.

Чтобы создать шаблон с рамкой:

1. Откройте новый чертёж.
2. Настройте лист (Layout) под нужный формат (A3, A4 и т.д.).
3. Создайте рамку и атрибуты, как описано выше.
4. Удалите всё, что не относится к оформлению: чертежи, размеры, тексты.
5. Перейдите в меню Файл → Сохранить как → выберите тип AutoCAD Drawing Template (*.dwt).
6. Задайте имя: например, «A3_GOST.dwt».
7. Сохраните в папке шаблонов AutoCAD (обычно C:UsersИмяПользователяAppDataRoamingAutodeskAutoCAD 2026R24.1enuTemplates).

Теперь при создании нового чертежа вы сможете выбрать этот шаблон — и все рамки, слои, стили, масштабы будут готовы.

Частые ошибки и как их избежать

Даже опытные пользователи допускают ошибки, которые сводят на нет все усилия по оформлению. Вот основные из них:

• Рамка нарисована в модели, а не на листе. Это приводит к смещению при печати. Всегда создавайте рамку на вкладке «Лист».
• Использование тонких линий. Если толщина линии рамки меньше 0.5 мм, она может не печататься. Проверяйте настройки «Линейная толщина» в свойствах слоя.
• Отсутствие привязок к границам листа. Если рамка не привязана к границам листа, при смене масштаба она смещается. Используйте привязки к «Краю листа» или «Границе области печати».
• Неиспользование атрибутов. Ручное заполнение текста в рамке — источник ошибок. Всегда используйте атрибуты.
• Один шаблон для всех форматов. Каждый формат требует отдельного шаблона. Не пытайтесь масштабировать рамку A4 для A0 — это нарушит пропорции.

Проверьте, что при печати в диалоге «Печать» выбрана область «Лист» (не «Границы»), и что масштаб установлен на «1:1» или «Подогнать под размер бумаги».

Экспертное мнение: как работают профессионалы

Инженеры-проектировщики с 10+ годами опыта используют рамку как часть стандартной рабочей среды. Они не рисуют её заново — они выбирают из библиотеки.

Один из методов, применяемых в крупных проектах — использование Xref (внешних ссылок). Рамка сохраняется как отдельный файл .dwg, и подключается к каждому чертежу как внешняя ссылка. Это позволяет обновлять рамку в одном месте — и изменения автоматически применяются ко всем чертежам.

Также ведущие компании используют сценарии AutoLISP для автоматического создания рамки с учётом номера чертежа, даты и имени проекта. Например, скрипт может автоматически подставить номер проекта из имени файла и дату из системного времени.

Часто задаваемые вопросы

Заключение

Создание рамки для чертежа в AutoCAD — это не задача «нарисовать прямоугольник», а процесс стандартизации документа. Правильно настроенная рамка повышает качество, ускоряет работу и снижает риск ошибок при передаче чертежей клиентам, заказчикам или контролирующим органам. Использование шаблонов (.dwt), блоков с атрибутами и привязок к границам листа превращает рутинную задачу в автоматизированный процесс, который можно масштабировать на сотни чертежей.

Профессионалы не рисуют рамки — они выбирают их из библиотеки. Их секрет — в системности, а не в навыках рисования. Начните с создания одного шаблона для своего формата — и вы сразу заметите, как уменьшается время на подготовку документов и растёт уверенность в их качестве.

• Всегда создавайте рамку на листе, а не в модели.
• Используйте блоки с атрибутами для автоматического заполнения данных.
• Сохраняйте шаблон как .dwt — это основа профессиональной работы.
• Проверяйте соответствие ГОСТ 2.104-2006 по размерам и толщинам линий.
• Обновляйте рамку через Xref или BEDIT — не копируйте вручную.
