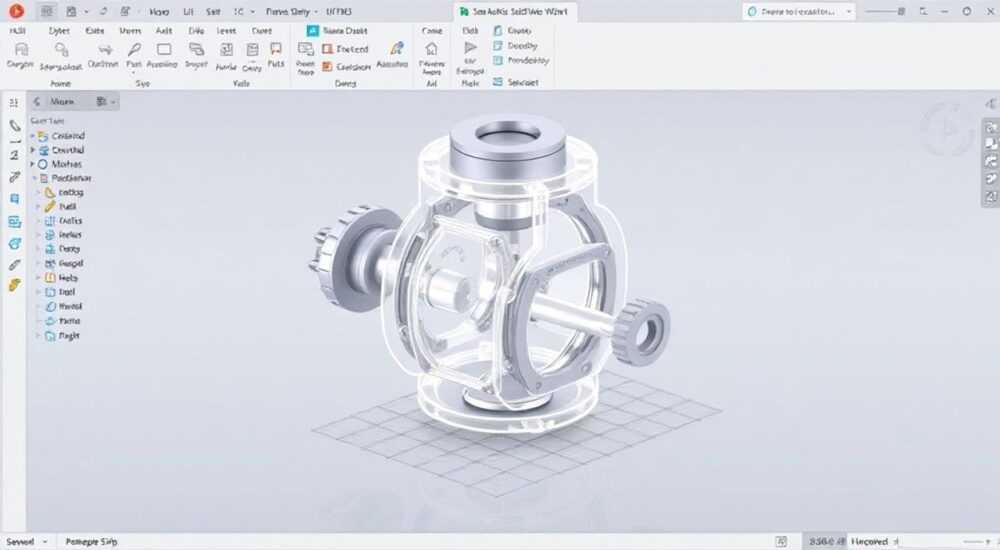

Как сделать сборку в solidworks

Создание сборки в SolidWorks — это процесс объединения отдельных деталей (моделей) в единую функциональную систему с помощью механических связей и ограничений. Основная цель — смоделировать реальное взаимодействие компонентов, таких как валы, корпуса, крепеж и подвижные элементы. Для успешной сборки важно понимать принципы параметризации, типы посадок и методы наложения совпадений.

Основные понятия в сборке

Сборка в SolidWorks — это не просто объединение деталей, а точное воспроизведение их физического поведения. Каждая деталь, добавленная в сборку, становится компонентом. Компоненты могут быть жестко зафиксированы или иметь степень свободы, определяемую совмещениями. Понимание терминологии позволяет быстрее освоить инструментарий и избежать ошибок проектирования.

Ключевыми понятиями являются: совмещение (ограничение между гранями, осями или точками), базовая деталь (первая фиксируемая деталь), вложенные сборки (подсборки, используемые как один компонент). Также важны режимы редактирования: внешнее редактирование (top-down) и независимое (bottom-up).

SolidWorks поддерживает как статические, так и динамические сборки. В первом случае все компоненты неподвижны после наложения совмещений, во втором — возможны движения, например, вращение шестерен или перемещение поршня. Это достигается за счет комбинированных совмещений и использования макетов.

Иерархия и структура

Дерево ConfigurationManager отображает иерархию сборки. Здесь можно видеть порядок добавления компонентов, состояние совмещений (полностью определено, недоопределено, переопределено) и вложенность. Подсборки позволяют группировать логически связанные элементы — например, блок двигателя или механизм привода.

• Корневая сборка — основной файл .sldasm.
• Подсборки — отдельные .sldasm-файлы, встроенные в главную сборку.
• Детали — файлы .sldprt, составляющие компоненты.

Организация структуры влияет на производительность и удобство редактирования. Чем больше компонентов, тем важнее использовать подсборки для снижения нагрузки на систему.

Создание первой сборочной единицы

Начните с запуска SolidWorks и выбора «Создать» → «Сборка». Откроется пустой документ с деревом FeatureManager и панелью «Выбор компонента». На этом этапе необходимо добавить первую деталь — обычно это основание или корпус, который будет служить опорой всей конструкции.

Добавьте деталь через диалоговое окно или перетаскиванием из проводника Task Pane. После размещения деталь автоматически фиксируется в пространстве. Это означает, что она не может двигаться — её положение полностью определено. Фиксация предотвращает случайное смещение при работе с другими компонентами.

Пошаговый алгоритм создания базовой сборки

1. Откройте новый файл сборки (.sldasm).
2. В панели «Компонент» нажмите «Вставить компоненты» и выберите файл детали (например, корпус.sldprt).
3. Щелкните в области графики для размещения. Деталь появится в сборке и станет «Зафиксирована».
4. Добавьте вторую деталь — например, крышку. Разместите её рядом.
5. Перейдите на вкладку «Совмещения» и выберите плоскость крышки и соответствующую плоскость корпуса.
6. Нажмите «Совпадение» — поверхности выровняются.
7. Добавьте ещё одно совмещение: например, сопряжение торцевых граней.
8. Проверьте, что компонент имеет «Нулевые степени свободы».

Если деталь остаётся подвижной, значит, наложено недостаточно совмещений. SolidWorks показывает это в виде значка с восклицательным знаком и указанием количества оставшихся степеней свободы.

Работа со вспомогательными элементами

В сложных сборках часто используются вспомогательные объекты: оси, плоскости, точки и эскизы. Они не являются физическими деталями, но помогают точно позиционировать компоненты. Например, ось вала может быть использована для концентричности подшипника.

Создание вспомогательных элементов доступно через вкладку «Ссылочные элементы». Вы можете добавить:

• Опорные плоскости — для совмещений и сечений.
• Оси вращения — по двум цилиндрическим граням или по краю.
• Точки привязки — для точного позиционирования крепежа.
• Эскизы в сборке — для задания траектории движения или компоновки.

Эти элементы особенно полезны при проектировании механизмов с движущимися частями — например, рычажных передач или шарниров.

Пример: установка подшипника на вал

1. Вставьте деталь вала и зафиксируйте её.
2. Добавьте деталь подшипника.
3. Создайте ось по цилиндрической грани вала.
4. Аналогично — ось по внутреннему кольцу подшипника.
5. Примените совмещение «Концентричность» между двумя осями.
6. Добавьте «Совпадение» торца подшипника с упорным буртиком вала.

Теперь подшипник идеально позиционирован. Такой подход исключает зазоры и перекосы, которые могут возникнуть при ручном выравнивании.

Типы совмещений и их настройка

Совмещения — это основа любой сборки. SolidWorks предлагает более 10 типов, каждый из которых решает конкретную задачу по ограничению движения компонентов. Правильный выбор совмещения влияет на корректность модели и возможность дальнейшего анализа.

Наиболее часто используемые типы:

• Совпадение — совмещение двух граней или плоскостей.
• Противоположное совпадение — те же плоскости, но с обратной ориентацией.
• Параллельность — две плоскости или ребра становятся параллельными.
• Перпендикулярность — угол 90° между элементами.
• Концентричность — выравнивание осей цилиндров.
• Касание — соприкосновение сферической, цилиндрической или плоской поверхности.
• Расстояние — задание фиксированного зазора между гранями.
• Угол — установка произвольного угла между плоскостями.

Для подвижных соединений применяют лимитные совмещения, которые задают диапазон движения — например, от 0 до 90 градусов для поворотного механизма.

Советы по эффективному использованию совмещений

• Стремитесь к минимальному количеству совмещений. Чем проще связь — тем выше стабильность сборки.
• Избегайте переопределённых совмещений: они вызывают ошибки и делают модель хрупкой.
• Используйте «Умные совмещения» при перетаскивании компонентов — система сама предлагает наиболее вероятные связи.
• Проверяйте совмещения через «Обзор» в меню «Совмещения» — можно увидеть все зависимости и удалить лишние.

Управление компонентами и организация структуры

Крупные проекты могут содержать сотни компонентов. Чтобы не потеряться, важно организовать структуру. SolidWorks предоставляет несколько инструментов: папки в дереве построения, конфигурации, отображения и ссылки.

Папки позволяют группировать компоненты по назначению: «Крепёж», «Электроника», «Привод». Это не влияет на геометрию, но упрощает навигацию. Конфигурации дают возможность создавать разные версии сборки — например, с открытым и закрытым кожухом.

Отображения (Display States) управляют видимостью, цветом и состоянием компонентов. Это полезно для презентаций, спецификаций и технической документации.

Работа с крепежом: автоматизация и библиотеки

SolidWorks включает библиотеку Toolbox — готовые стандартные изделия: болты, гайки, шайбы, подшипники. Чтобы вставить крепёж:

1. Откройте вкладку «Toolbox».
2. Выберите категорию — например, «ISO» → «Болты».
3. Перетащите нужный болт в отверстие.
4. Система автоматически создаёт совмещения по отверстию.

Это экономит время и гарантирует соответствие ГОСТ и ISO.

Динамическое моделирование и проверка сборки

После завершения сборки необходимо проверить её работоспособность. SolidWorks позволяет анимировать движения, проверять интерференцию и выполнять кинематический анализ.

Используйте инструмент «Перемещение компонентов» для ручного тестирования. Перетащите деталь — если есть свободные степени, она переместится. Это помогает выявить ошибки в совмещениях.

Для автоматической проверки интерференции:

1. Перейдите в «Оценка» → «Интерференция».
2. Выберите все компоненты или задайте группу.
3. Запустите анализ. Система покажет пересекающиеся области красным цветом.

Также доступны инструменты «Коллизия» и «Шлейф» — они отслеживают контакт при движении.

Анимация и экспорт

Через «Motion Study» можно создать анимацию движения механизма. Выберите тип: «Базовое движение» (для простых перемещений) или «Motion Analysis» (для физически точного моделирования с учётом массы, трения, сил).

Анимацию можно экспортировать в MP4, AVI или GIF — это удобно для презентаций, обучения и согласования с заказчиком.

Экспертное мнение

Он рекомендует использовать метод top-down при проектировании новых изделий: сначала создаётся общая компоновка, затем детали проектируются с учётом соседних элементов. Это повышает точность и сокращает число доработок.

Также Дмитрий отмечает важность версионности: «Используйте PDM-системы для контроля изменений. Когда сборка состоит из 500 деталей, одно неверное обновление может сломать всю конструкцию.»

Вопросы и ответы

Заключение

Создание сборки в SolidWorks — это системный процесс, требующий понимания как геометрических, так и логических связей между компонентами. Успешная сборка должна быть полностью определённой, свободной от интерференций и отражающей реальные условия эксплуатации.

• Фиксируйте первую деталь — она станет основой всей сборки.
• Используйте минимально необходимое количество совмещений для стабильности.
• Применяйте вспомогательные элементы и библиотеки для точности и скорости.
• Проверяйте интерференцию и тестируйте подвижность компонентов.
• Организуйте структуру с помощью папок, конфигураций и отображений.
