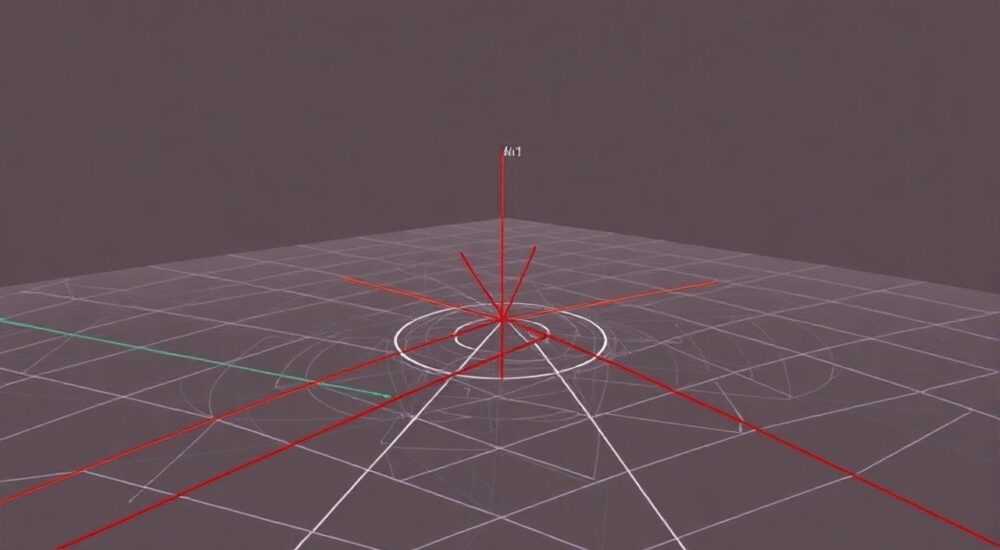

Как в автокаде построить точку по координатам

В AutoCAD построение точки по координатам — базовая, но критически важная операция при создании точных чертежей. Она позволяет задавать положение объектов с математической точностью, что особенно необходимо в архитектуре, строительстве и машиностроении. Основной способ — использование команды _POINT_ с ручным вводом X, Y (и Z для 3D), но эффективность зависит от настройки системы координат, формата ввода и понимания абсолютных и относительных значений.

Понимание систем координат в AutoCAD

AutoCAD использует декартову систему координат, где каждая точка определяется двумя (в 2D) или тремя (в 3D) значениями: X (горизонталь), Y (вертикаль) и Z (глубина). По умолчанию начало координат находится в точке (0,0), называемой началом отсчёта. Это фиксированная точка, от которой отсчитываются все абсолютные значения.

Когда вы работаете с точками, важно различать мировую систему координат (МСК) и пользовательскую (ПСК). МСК — это глобальная система, неизменная для всего чертежа. ПСК может быть перемещена или повернута пользователем под нужный угол проекции, что удобно при работе с наклонными конструкциями. При построении точки по координатам система отсчёта влияет на результат.

Например, если вы установили ПСК с началом в углу здания, ввод координат будет отсчитываться от этого угла, а не от глобального (0,0). Это повышает точность и удобство при детализации. Чтобы проверить текущее положение системы координат, используйте команду ID — она покажет координаты указанной точки.

Пошаговое построение точки по координатам

Создание точки — простая, но требующая внимания к деталям операция. Ниже приведён чёткий алгоритм, который подходит как новичкам, так и опытным пользователям.

1. Откройте AutoCAD и начните новый чертёж или откройте существующий.
2. Активируйте команду POINT. Это можно сделать тремя способами: ввести в командной строке POINT, выбрать инструмент на ленте (вкладка «Главная» → панель «Рисование» → кнопка «Точка») или использовать сочетание клавиш PO.
3. После активации команды AutoCAD запросит местоположение точки. Вместо щелчка мышью введите координаты в формате X,Y, например 100,150, и нажмите Enter.
4. Точка будет создана в указанном месте. Если вы не видите её — возможно, стиль точки не настроен. Об этом подробнее ниже.
5. Для создания нескольких точек продолжайте ввод новых координат. Завершите команду, нажав Enter без ввода данных или Esc.

Для трёхмерного пространства добавьте Z-координату: 100,150,50. Это особенно актуально при проектировании инженерных сетей, ландшафта или каркасов зданий.

Форматы ввода координат: абсолютные, относительные, полярные

AutoCAD поддерживает несколько способов ввода координат, выбор которых зависит от задачи. Неправильный формат — частая причина ошибок.

Абсолютные координаты

Используются для указания положения точки относительно начала координат (0,0). Формат: X,Y. Например, 200,300 — точка в 200 мм по оси X и 300 мм по оси Y от начала. Можно явно указать абсолютные координаты с префиксом #: #200,300.

Относительные координаты

Определяют положение точки относительно последней созданной точки. Формат: @ΔX,ΔY. Например, после точки (100,100) ввод @50,0 создаст новую точку в (150,100). Полезно при построении цепочек объектов.

Полярные координаты

Указывают расстояние и угол от предыдущей точки. Формат: @расстояние<угол. Например, @100<45 — точка на расстоянии 100 мм под углом 45°. Угол отсчитывается против часовой стрелки от оси X.

Настройка стиля точки для лучшей видимости

По умолчанию точки в AutoCAD отображаются как маленькие перекрестия или точки, которые легко потерять на фоне других объектов. Настройка стиля точки решает эту проблему.

Чтобы изменить внешний вид точки:

• Введите команду DDPTYPE или найдите в меню «Формат» → «Стиль точки».
• Откроется диалоговое окно с выбором формы: точка, крест, круг, квадрат и другие.
• Выберите подходящий символ. Рекомендуется использовать крест или квадрат с размером 10–20% от экрана.
• Нажмите «ОК». Все существующие и новые точки примут новый стиль.

Размер точки можно задать в процентах от экрана или в абсолютных единицах. Первый вариант удобен при масштабировании, второй — при печати.

Типичные ошибки и как их избежать

Даже опытные пользователи сталкиваются с ошибками при работе с координатами. Ниже — наиболее распространённые проблемы и пути их решения.

Ошибка: Точка не появляется на чертеже

Часто связано с невидимым стилем точки. Проверьте настройки DDPTYPE. Также убедитесь, что вы не ввели координаты за пределами текущего масштаба вида. Используйте команду ZOOM → Extents, чтобы увидеть все объекты.

Ошибка: Точка в неправильном месте

Возможно, вы перепутали абсолютные и относительные координаты. Например, ввод 100,200 вместо #100,200 может интерпретироваться как относительный сдвиг. Всегда используйте # для абсолютных значений, если не уверены.

Ошибка: Неверный формат ввода

AutoCAD чувствителен к разделителям. Используйте запятую между X и Y, а не точку или пробел. Также следите за пробелами: 100, 150 может вызвать ошибку, лучше 100,150.

Ошибка: Система координат смещена

Если вы работаете в ПСК, координаты будут считаться от её начала. Проверьте положение ПСК командой UCSICON или ID. При необходимости вернитесь в МСК командой UCS World.

Экспертное мнение

Дмитрий также отмечает, что современные версии AutoCAD поддерживают автоматический импорт точек из текстовых файлов с помощью команды _SCRIPT или сторонних плагинов. Например, можно создать .scr-файл, где каждая строка — команда POINT с координатами. Это идеально для топографических планов.

Другой подход — использование AutoLISP или .NET-скриптов для парсинга Excel-файлов. Хотя это требует начальных знаний программирования, окупается уже при обработке 50+ точек.

Вопросы и ответы

Заключение

Построение точки по координатам в AutoCAD — фундаментальная операция, обеспечивающая точность и воспроизводимость чертежей. Владение абсолютными, относительными и полярными форматами ввода, понимание систем координат и настройка стиля точки превращают рутинную задачу в быстрый и надёжный процесс.

• Всегда используйте префикс # для абсолютных координат, чтобы избежать смещений.
• Настройте стиль точки через DDPTYPE для лучшей видимости на чертеже.
• Для массового ввода применяйте скрипты или импорт из CSV/Excel.
• Контролируйте систему координат — МСК или ПСК — перед вводом данных.
• Проверяйте единицы измерения и формат разделителей (запятая, не точка).
