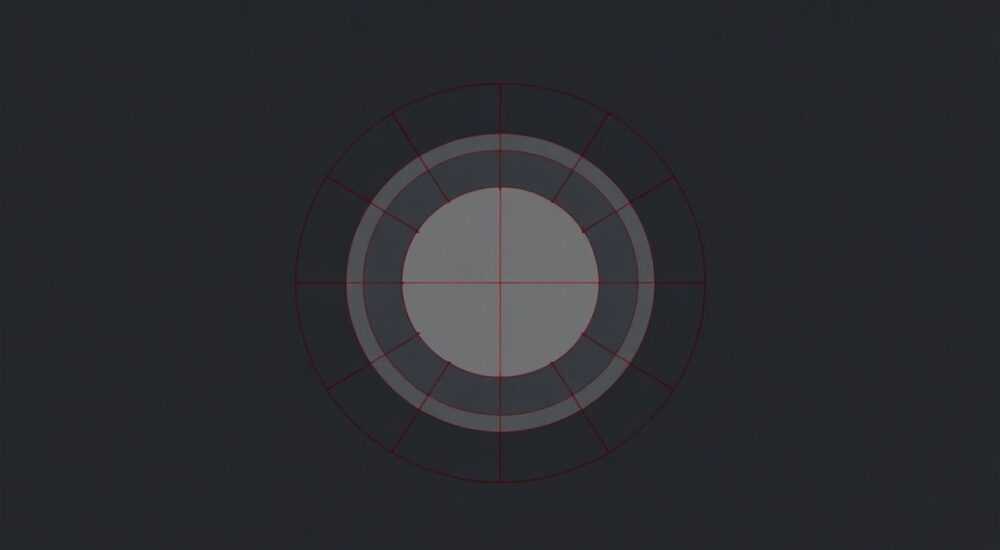

Как в автокаде разделить окружность на равные части

В автокаде разделить окружность на равные части — задача, с которой сталкиваются инженеры, архитекторы и дизайнеры при создании симметричных конструкций, шестерёнок, фланцев, радиальных узоров и других элементов, требующих точного распределения геометрических точек. Несмотря на кажущуюся простоту, многие пользователи, особенно новички, совершают ошибки, используя неподходящие инструменты, что приводит к неточностям в чертежах. Правильное разделение окружности — это не просто технический приём, а основа точного проектирования, влияющего на последующие этапы сборки, печати и производства. В современных версиях AutoCAD существуют как встроенные команды, так и гибкие методы с использованием параметрического черчения, позволяющие добиться идеального распределения с минимальными усилиями.

Метод DIVIDE: точечное деление окружности

Команда DIVIDE — один из самых надёжных способов разделить окружность на равные сегменты. Она размещает точки вдоль объекта, деля его на заданное количество равных частей. Для работы с окружностью эта команда особенно эффективна, так как длина окружности автоматически рассчитывается программой.

Чтобы воспользоваться этим методом:

1. Запустите команду DIVIDE (введите в командную строку или выберите через меню Рисование → Точка → Разделить).
2. Выберите окружность, которую нужно разделить.
3. Введите количество сегментов (например, 8 для восьми равных частей).
4. Нажмите Enter.

По умолчанию AutoCAD ставит точки в виде маленьких крестиков. Однако, если они не видны — это первая ошибка многих пользователей. Перед использованием команды необходимо настроить стиль точек.

После деления вы можете использовать точки как точки привязки для построения линий, полилиний или копирования элементов. Например, можно соединить точки с центром окружности, чтобы получить лучи, разделяющие её на секторы.

Метод MEASURE: деление по заданной длине дуги

Если вам нужно разделить окружность не на заданное количество частей, а на сегменты определённой длины — используйте команду MEASURE. Она полезна, когда вы знаете, например, что расстояние между отверстиями должно быть 15 мм по дуге.

Алгоритм:

1. В командной строке введите MEASURE.
2. Выберите окружность.
3. Укажите длину сегмента (например, 15).
4. Нажмите Enter.

AutoCAD автоматически рассчитает, сколько сегментов поместится на окружности, и разместит точки с учётом фактической длины дуги. Важно: если длина сегмента не делит длину окружности без остатка, последний сегмент будет меньше. Это не ошибка — это особенность команды. Если требуется строго равное деление, используйте DIVIDE.

Деление через лучи и массив

Если вам нужно не просто отметить точки, а создать радиальные линии, разделяющие окружность — используйте комбинацию лучей и полярного массива. Этот метод особенно эффективен при создании схем, диаграмм или визуализаций.

Шаги:

1. Постройте окружность нужного радиуса.
2. Из центра окружности проведите один луч (команда RAY) в любом направлении.
3. Выделите луч и запустите команду POLARARRAY (или ARRAYPOLAR).
4. Укажите центр окружности как центр массива.
5. Задайте количество элементов (например, 12) и угол 360°.
6. Подтвердите создание массива.

Теперь у вас есть 12 лучей, равномерно распределённых вокруг центра. Вы можете пересечь их с окружностью, чтобы получить точки деления, или использовать лучи как направляющие для дальнейшего черчения. Этот метод идеален, если вы планируете добавить текст, метки или элементы по каждому лучу.

Полярный массив — быстрый способ для симметричных элементов

Если ваша цель — не просто разделить окружность, а разместить на ней одинаковые объекты (например, отверстия, болты, пазы), то полярный массив — самый эффективный инструмент. Он сочетает в себе деление и копирование.

Пример: нужно разместить 6 одинаковых отверстий на окружности радиусом 50 мм.

1. Нарисуйте окружность (диаметр 100 мм).
2. Нарисуйте одно отверстие (маленькую окружность) на расстоянии 50 мм от центра большой окружности — это будет первый элемент.
3. Выделите маленькую окружность.
4. Запустите команду POLARARRAY.
5. Укажите центр большой окружности как центр массива.
6. Укажите количество элементов: 6.
7. Укажите угол заполнения: 360.
8. Подтвердите.

AutoCAD автоматически разместит 6 отверстий равномерно по окружности. Вы можете отредактировать количество, угол или расстояние позже через редактор свойств.

Частые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки, которые приводят к неточностям. Вот основные из них:

• Не включены точки — после DIVIDE или MEASURE точки не видны. Решение: проверьте стиль точек через DDPTYPE.
• Неправильный центр массива — при использовании POLARARRAY центр выбран не точно. Решение: включите привязку «ЦЕНТР» и щёлкните по центру окружности, а не по её границе.
• Использование LINE вместо RAY — линия обрывается, и её нельзя продлить. Лучи (RAY) бесконечны и идеальны для деления.
• Привязка к точкам невозможна — если привязки отключены, AutoCAD не видит точки деления. Включите привязки (F3) и убедитесь, что «Точка» включена в список привязок (Ctrl+1 → Привязки).
• Деление на нецелое количество — нельзя разделить окружность на 3,5 части. Команды работают только с целыми числами.

Экспертное мнение: как профессионалы работают с окружностями

Профессионалы также используют автоматизацию: создают LISP-скрипты или динамические блоки, которые позволяют одним щелчком делить окружность на любое количество частей и сразу создавать отверстия. Для массового проектирования это незаменимо.

Вопросы и ответы

Заключение

Разделение окружности на равные части в AutoCAD — это не просто технический приём, а фундаментальный навык точного проектирования. Независимо от того, создаёте ли вы шестерёнки, фланцы, схемы или декоративные элементы, правильное использование команд DIVIDE, MEASURE, POLARARRAY и точечных стилей гарантирует соответствие стандартам и исключает ошибки на этапе производства.

Ключевые принципы, которые стоит запомнить: всегда настраивайте отображение точек, используйте привязки, не полагайтесь на глаз, и для массового размещения элементов — предпочтение полярному массиву. Эти методы не только экономят время, но и повышают качество чертежа на порядок.

• Для равного деления на N частей — используйте команду DIVIDE.
• Для деления по длине дуги — применяйте MEASURE.
• Для размещения одинаковых объектов — выбирайте POLARARRAY.
• Всегда настраивайте стиль точек через DDPTYPE и включайте привязку «Точка».
• Проверяйте точность через команду DIST и LIST.
