Как в автокаде вставить стрелку

В AutoCAD вставка стрелки — это важный элемент оформления чертежей, который помогает указывать направления, выносить размеры, обозначать последовательность операций или выделять ключевые участки. Стрелки могут быть частью размерных линий, блоков, полилиний или отдельных графических объектов. В зависимости от задачи используются разные методы: от стандартных размерных стилей до создания пользовательских блоков и применения динамических свойств.

Методы вставки стрелок в AutoCAD

В AutoCAD существует несколько подходов к добавлению стрелок, каждый из которых подходит для определённого типа задач. Выбор метода зависит от контекста: нужно ли вам одноразовая стрелка для пояснения или универсальный инструмент для регулярного использования. Основные способы включают использование размерных стилей, команду LEADER, ручное рисование и создание блоков.

Наиболее распространённый способ — это применение команды LEADER (или МТЛЕДЕР), которая позволяет быстро добавить выносную линию со стрелкой и текстом. Она идеально подходит для аннотаций, примечаний и пояснений на чертеже. Другой вариант — использование размерных стилей, где стрелки уже заложены как элемент оформления.

Если вы работаете с типовыми проектами, например, в машиностроении или архитектуре, рекомендуется создавать собственные блоки со стрелками. Это обеспечивает единообразие оформления и экономит время. Блок может содержать не только стрелку, но и дополнительные элементы: рамку, текст, символы.

Настройка стрелок через размерные стили

Размерные стили (DIMSTYLE) — это мощный инструмент настройки внешнего вида всех размерных элементов, включая стрелки. Через них можно изменять форму, размер и ориентацию стрелок, используемых в размерах и выносках.

Чтобы настроить стрелки через размерный стиль:

1. Откройте диалоговое окно «Управление размерными стилями» — введите команду DIMSTYLE.
2. Выберите нужный стиль или создайте новый, нажав «Создать».
3. Перейдите на вкладку «Символы и стрелки».
4. В разделе «Стрелки» выберите тип стрелки из выпадающего списка: «Закрашенный закрытый», «Косая черта», «Точка», «Без» и другие.
5. Установите размер стрелки в поле «Размер стрелки».
6. Нажмите «ОК», чтобы сохранить изменения.

AutoCAD предлагает широкий набор встроенных форм стрелок. Однако вы также можете использовать пользовательские формы, загрузив блок с нужной геометрией. Для этого в том же разделе выберите «Другой» и укажите имя блока, содержащего стрелку.

Создание стрелок с помощью команды LEADER

Команда LEADER (в новых версиях — MTEXTLEADER) предназначена для создания выносных линий со стрелками и текстовыми пояснениями. Это один из самых быстрых способов добавить стрелку на чертёж.

Алгоритм действий:

1. Введите в командной строке LEADER (или LE).
2. Укажите начальную точку — туда, куда должна указывать стрелка.
3. Укажите вторую точку — это будет начало линии со стрелкой.
4. Введите текст пояснения или оставьте поле пустым.
5. Нажмите Enter дважды, чтобы завершить команду.

После вставки вы можете редактировать положение стрелки, текста и изломов линии с помощью ручек (grips). Также доступна команда MLEADER, которая даёт больше контроля: возможность задавать стиль выноски, добавлять рамки, изменять стрелку и масштаб.

Создание блоков со стрелками

Если вам нужно вставлять стрелки одного вида многократно, лучшее решение — создать блок. Блок — это группа объектов, объединённых под одним именем, которую можно вставлять в любой части чертежа.

Пошаговое руководство:

1. Нарисуйте стрелку с помощью полилинии или отрезков. Используйте команду POLYLINE с опцией «Ширина» для создания закрашенной стрелки.
2. Выделите все элементы стрелки.
3. Введите команду BLOCK (или найдите в ленте: «Вставка» → «Создать блок»).
4. Задайте имя блока, например, «Стрелка_вправо».
5. Укажите базовую точку — обычно это кончик стрелки.
6. Добавьте описание (по желанию) и нажмите «ОК».
7. Сохраните блок в файл с помощью команды WBLOCK, если хотите использовать его в других чертежах.

После создания блока вы можете вставлять его через команду INSERT или палитру инструментов. Преимущества: скорость, единообразие, простота редактирования (через команду BEDIT).

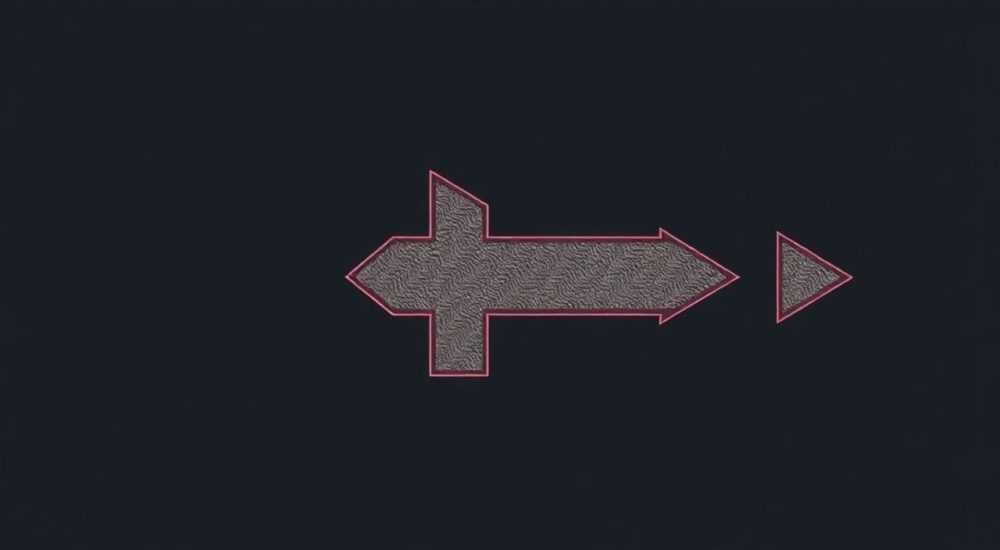

Рисование стрелок полилинией

Если вам нужна уникальная стрелка, которую нельзя найти в стандартных стилях, её можно нарисовать вручную с помощью полилинии. Этот метод даёт полный контроль над формой и пропорциями.

Как нарисовать стрелку полилинией:

1. Введите команду PLINE.
2. Укажите начальную точку (это будет основание стрелки).
3. В командной строке выберите опцию «Ширина» (Width).
4. Задайте начальную ширину, например, 0, а конечную — 5 (в миллиметрах или условных единицах).
5. Щёлкните в точке, где должен быть кончик стрелки — получится треугольник.
6. Для продолжения линии снова установите ширину 0 и проведите хвост стрелки.

Этот способ особенно эффективен для создания стрелок с жирным наконечником, например, в схемах потоков или технологических картах. При необходимости вы можете объединить такую стрелку с текстом и сделать из неё блок.

Динамические блоки и автоматизация

Для профессионального использования рекомендуется переход на динамические блоки. Они позволяют изменять параметры стрелки без пересоздания: длину, направление, вид стрелки и даже текст.

Преимущества динамических блоков:

• Возможность растягивать, поворачивать и отражать стрелку.
• Наличие раскрывающихся списков для выбора типа стрелки.
• Автоматическая привязка к объектам.
• Интеграция с полями и атрибутами.

Чтобы создать динамический блок со стрелкой:

1. Создайте обычный блок с полилинией и стрелкой.
2. Введите команду BEDIT и откройте редактор блоков.
3. Добавьте параметры: «Линейный», «Поворот», «Отражение».
4. Привяжите действия к параметрам (например, растяжение линии).
5. Сохраните и закройте редактор.

Теперь при вставке блока вы сможете адаптировать стрелку под конкретную ситуацию, не создавая новые объекты.

Экспертное мнение

Вопросы и ответы

Заключение

Вставка стрелки в AutoCAD — это не просто техническая операция, а важный этап оформления чертежа. От правильного выбора метода зависит скорость работы, качество документации и соответствие стандартам. Независимо от того, работаете ли вы с размерами, схемами или пояснительными надписями, у вас есть несколько надёжных инструментов: от простых команд до сложных динамических блоков.

• Используйте размерные стили для стандартизации стрелок в размерах.
• Команда LEADER — самый быстрый способ добавить стрелку с пояснением.
• Блоки экономят время и обеспечивают единообразие.
• Полилиния с переменной шириной позволяет создавать уникальные стрелки.
• Динамические блоки — лучший выбор для сложных и повторяющихся задач.
