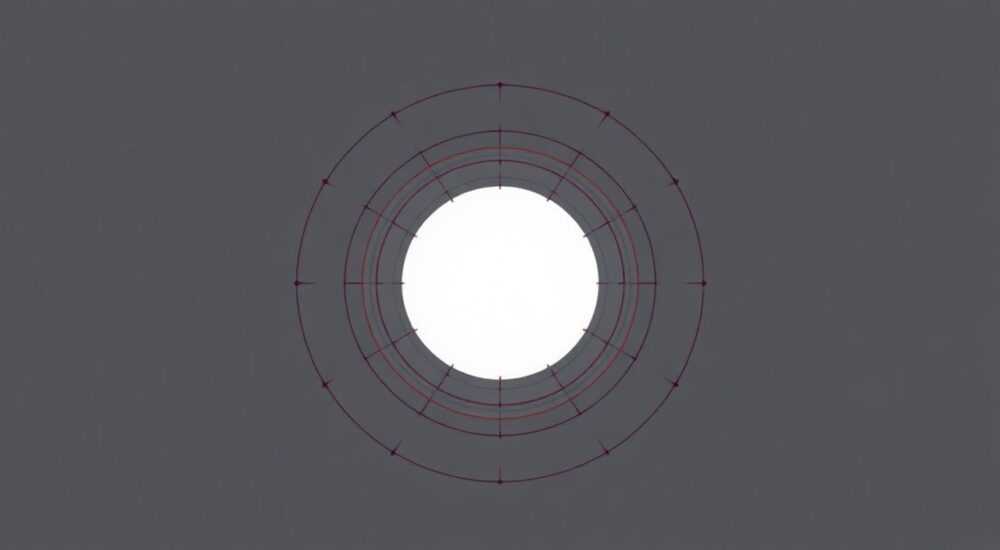

Как в автокаде залить круг

Заливка круга в AutoCAD – одна из базовых операций, которая часто вызывает затруднения у начинающих пользователей. Хотите узнать, как профессионально и быстро заполнить цветом или штриховкой круговое пространство? В этой статье мы подробно разберем несколько способов решения этой задачи, а также раскроем секреты эффективной работы с инструментами заливки.

Основные методы заливки круга в AutoCAD

Существует три основных подхода к заливке круга, каждый из которых имеет свои особенности и области применения:

• Использование команды HATCH
• Применение команды BHATCH
• Работа с командой SOLID

Все эти методы позволяют достичь поставленной цели, но выбор конкретного способа зависит от ваших задач и требований к конечному результату.

Пошаговая инструкция: заливка круга через команду HATCH

Команда HATCH считается классическим инструментом для создания заливок в AutoCAD. Рассмотрим алгоритм действий:

1. Нарисуйте круг с помощью команды CIRCLE
2. Введите в командной строке HATCH или нажмите соответствующую кнопку на панели инструментов
3. В открывшемся диалоговом окне выберите тип заливки (SOLID для сплошной)
4. Установите цвет заливки через вкладку Properties
5. Выберите внутреннюю область круга для заливки

Важно помнить, что команда HATCH позволяет не только создавать сплошную заливку, но и использовать различные шаблоны штриховки.

Альтернативный метод: использование команды BHATCH

Команда BHATCH предоставляет более гибкие возможности для заливки объектов. Сравним особенности двух команд в таблице:

Процесс использования команды BHATCH аналогичен HATCH, но предлагает дополнительные параметры настройки границ заливки.

Работа с командой SOLID: особый случай заливки

Команда SOLID представляет собой уникальный инструмент для создания заливки. Она особенно полезна при работе со сложными объектами. Алгоритм применения:

• Ввод команды SOLID
• Указание первой точки внутри круга
• Определение второй и третьей точек
• Выбор цвета заливки
• Подтверждение действия

Этот метод требует более точного указания точек, но обеспечивает высокое качество результата.

Частые ошибки при заливке кругов

При работе с инструментами заливки пользователи часто сталкиваются со следующими проблемами:

• Неполная заливка из-за незамкнутого контура
• Неверное определение границ объекта
• Конфликт слоев при применении заливки
• Несоответствие масштаба штриховки размеру объекта

Для предотвращения этих ошибок рекомендуется внимательно проверять замкнутость контуров и корректность настроек перед применением заливки.

Экспертное мнение: советы практика

Алексей Петров, сертифицированный специалист Autodesk с 15-летним опытом работы в области проектирования:

«Многие начинающие пользователи AutoCAD совершают одну и ту же ошибку – пытаются сразу освоить все возможные способы заливки. Я рекомендую начинать с базовой команды HATCH и постепенно переходить к более сложным инструментам. Особенно важно правильно настраивать систему слоев – это поможет избежать многих проблем в будущем.»

По словам эксперта, наиболее распространенная ошибка – попытка заливки незамкнутых контуров. «Всегда проверяйте целостность границ объекта перед применением заливки,» – подчеркивает Алексей.

Ответы на частые вопросы

• Как изменить цвет заливки после ее создания?

  Для изменения цвета существующей заливки необходимо:

  1. Выбрать объект заливки
  2. Открыть панель свойств (Properties)
  3. Изменить параметр Color
• Почему заливка выходит за пределы круга?

  Это происходит из-за неправильных настроек границ заливки или наличия микроскопических разрывов в контуре. Проверьте параметр Gap Tolerance в настройках заливки.

• Можно ли заливать сразу несколько кругов одним действием?

  Да, используя опцию Select Objects при создании заливки. Просто выберите все нужные объекты одновременно.

Новые возможности в современных версиях AutoCAD

В последних версиях программы появились важные улучшения функционала заливки:

• Автоматическое определение границ
• Улучшенный графический интерфейс настройки
• Поддержка градиентных заливок
• Расширенные возможности привязки

Особенно стоит отметить новую функцию Associative Hatch, которая позволяет автоматически обновлять заливку при изменении формы объекта.

Практические советы по оптимизации работы

Для повышения эффективности работы с заливками рекомендуется:

• Создавать отдельный слой для заливок
• Использовать стандартные шаблоны штриховки
• Настроить быстрые клавиши для часто используемых команд
• Сохранять часто используемые стили заливки

Эти простые шаги помогут значительно ускорить процесс работы и минимизировать количество ошибок.

Сравнительный анализ методов заливки

Проведем детальный анализ различных подходов к заливке круга:

Выбор конкретного метода зависит от специфики задачи и требуемого результата.

Продвинутые техники заливки

Для профессиональной работы с заливками можно использовать следующие продвинутые приемы:

• Градиентные переходы цвета
• Многослойные заливки
• Комбинирование различных типов штриховки
• Использование библиотек пользовательских паттернов

Эти техники позволяют создавать сложные и информативные чертежи, соответствующие современным требованиям проектирования.

Заключение

Мы рассмотрели различные способы заливки круга в AutoCAD, начиная от базовых команд до продвинутых техник. Каждый метод имеет свои преимущества и особенности применения. Главное – правильно выбрать подходящий инструмент в зависимости от конкретной задачи и требуемого результата.
