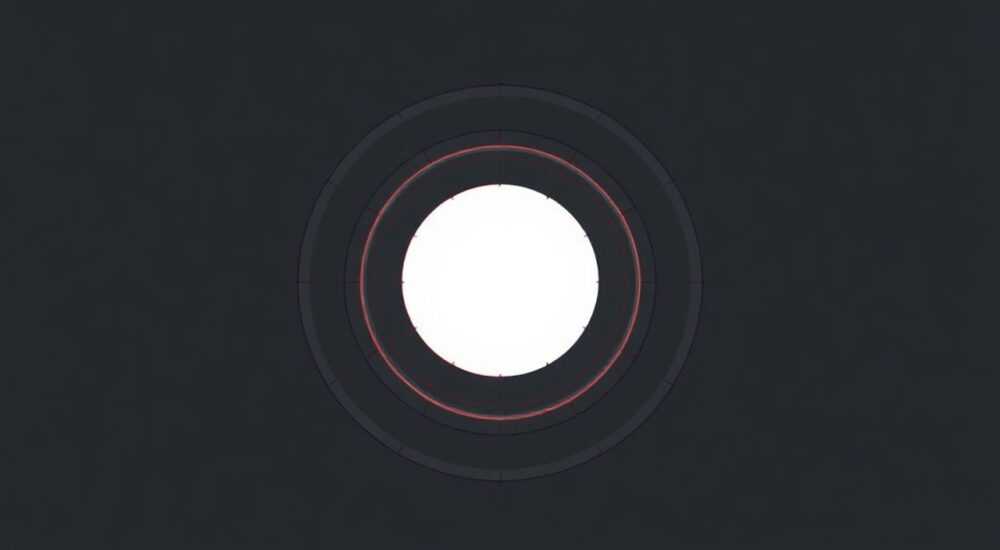

Как залить круг в автокаде

Залить круг в AutoCAD означает создать замкнутую область (полилинию или штриховку) внутри окружности, чтобы визуально выделить её или подготовить к дальнейшему редактированию. Основной способ — использовать команду ШТРИХОВКА с выбором области внутри круга.

AutoCAD — мощный инструмент для создания точных 2D- и 3D-моделей, широко применяемый в архитектуре, машиностроении и строительстве. Одной из частых задач при работе с чертежами является необходимость визуального выделения определённых участков, например, закрашивания круга для обозначения сечения, материала или просто для улучшения читаемости схемы. Многие пользователи, особенно начинающие, сталкиваются с трудностями при попытке «залить» круг: заливка не появляется, выходит за границы или вовсе не заполняет нужную область. Причина чаще всего кроется не в сложности самой операции, а в непонимании принципов работы инструмента штриховки и требований к геометрии контура.

Как работает штриховка в AutoCAD

Команда ШТРИХОВКА (HATCH) — это один из ключевых инструментов в AutoCAD для заполнения замкнутых областей. Она позволяет не только закрасить фигуру, но и задать текстуру, угол наклона, масштаб и цвет заливки. Для корректной работы система должна распознать замкнутый контур. Если круг нарисован стандартной командой ОКРУЖНОСТЬ, он автоматически считается замкнутым, и штриховка применяется без проблем.

Однако если круг составлен из дуг, полилиний с разрывами или наложен на другие объекты, AutoCAD может не распознать его как замкнутую область. В таких случаях заливка либо не появится, либо будет распространяться на всю плоскость. Поэтому важно понимать, что штриховка реагирует не на визуальную форму, а на топологию объекта.

AutoCAD анализирует пространство вокруг указанной точки и ищет ближайшие граничные объекты. Если они образуют замкнутый цикл, команда создаёт область заливки. Это поведение можно контролировать через режимы выбора: «внутренние», «внешние» или «игнорировать». Также доступны опции автоматического определения границ.

Типы заливок: от сплошной до пользовательских

В AutoCAD доступны три основных типа штриховок:

• ANSI — стандартные шаблоны для технических чертежей (металл, дерево, бетон);
• ISO — международные стандарты, часто используются в Европе;
• СПЛОШНАЯ — однотонная заливка, подходит для простого закрашивания круга.

Для быстрого закрашивания круга рекомендуется использовать тип СПЛОШНАЯ. Он обеспечивает максимальную читаемость и не перегружает чертёж.

Пошаговая инструкция: как залить круг в AutoCAD

Процесс заливки круга прост, но требует внимания к деталям. Ниже приведён пошаговый алгоритм для версий AutoCAD 2018–2026.

1. Откройте чертёж и убедитесь, что круг уже нарисован. Если нет — используйте команду ОКРУЖНОСТЬ (CIRCLE) или нажмите C на клавиатуре.
2. Перейдите на вкладку Главная → панель Рисование → нажмите кнопку Штриховка.
3. В открывшемся редакторе штриховки выберите тип заливки. Для простого закрашивания — СПЛОШНАЯ.
4. Установите цвет заливки через поле Цвет (по умолчанию — ByLayer).
5. Нажмите на любую точку внутри круга. AutoCAD автоматически определит границы.
6. Нажмите Enter или кнопку Готово, чтобы применить штриховку.

Если круг не заливается, проверьте наличие разрывов. Иногда объекты выглядят замкнутыми, но на самом деле имеют зазоры. Используйте команду ЗАМКНУТЬ (CLOSE) или ОБЪЕДИНИТЬ (JOIN), чтобы соединить сегменты.

Настройка параметров штриховки

После применения заливки вы можете изменить её свойства:

• Масштаб — регулирует плотность узора (для сплошной неактуально);
• Угол — поворачивает направление штриховки;
• Прозрачность — делает заливку полупрозрачной (требуется включение слоя с прозрачностью);
• Ассоциативность — если включена, штриховка обновится при изменении формы круга.

Распространённые ошибки и как их исправить

Даже опытные пользователи сталкиваются с проблемами при заливке. Ниже — самые частые причины сбоев и пути их решения.

Заливка не появляется

• Причина: контур не замкнут. Даже зазор в 0.01 мм может помешать.
• Решение: используйте команду JOIN для объединения объектов или PEDIT для редактирования полилинии.

Заливка выходит за границы

• Причина: рядом находятся другие линии, которые AutoCAD воспринимает как часть границы.
• Решение: временно скройте мешающие слои или используйте опцию Выбор объектов вместо щелчка внутри области.

Штриховка не обновляется после изменения круга

• Причина: отключена ассоциативность.
• Решение: в свойствах штриховки включите Ассоциативность или повторно примените команду.

Альтернативные способы заливки круга

Кроме стандартной штриховки, существуют другие методы визуального заполнения круга.

Создание полилинии и заливка слоя

Вы можете преобразовать окружность в замкнутую полилинию и использовать её как контур:

1. Введите команду BOUNDARY (ГРАНИЦА).
2. В диалоговом окне выберите Область или Полилиния.
3. Укажите внутреннюю точку круга.
4. Нажмите OK. Будет создана полилиния, которую можно залить командой HATCH.

Использование областей (REGION)

Команда REGION превращает замкнутый контур в двумерный объект с площадью. Такие области можно заливать, вычитать, объединять.

• Выберите окружность.
• Введите REGION → нажмите Enter.
• Примените штриховку к полученной области.

3D-заливка (для продвинутых пользователей)

Если вы работаете в 3D-пространстве, можно выдавить круг в цилиндр и применить материал:

• Используйте EXTRUDE, чтобы создать объём.
• Назначьте материал через палитру Материалы.
• Визуализируйте с помощью RENDER.

Экспертное мнение

По его словам, новички часто забывают про системную переменную HPGAPTOL, которая определяет допустимый зазор при определении границ. По умолчанию она равна 0, что означает — даже микроскопический разрыв блокирует штриховку. Рекомендуется временно установить значение 1–2 для работы с неточной геометрией:

• Введите в командной строке: HPGAPTOL
• Установите значение: 1

После завершения заливки можно вернуть значение 0 для точности.

Вопросы и ответы

Заключение

Залить круг в AutoCAD — простая задача, если соблюдены базовые правила: контур должен быть замкнутым, а штриховка — правильно настроенной. Главный инструмент — команда ШТРИХОВКА, которая позволяет не только закрасить область, но и настроить внешний вид под требования проекта. Важно помнить, что успех зависит не от количества кликов, а от качества геометрии.

• Для заливки круга используйте команду HATCH с типом «СПЛОШНАЯ».
• Убедитесь, что окружность замкнута и не имеет разрывов.
• Включите ассоциативность, чтобы штриховка обновлялась при изменении формы.
• При проблемах проверьте слои, масштаб и значение HPGAPTOL.
• Альтернативные методы — BOUNDARY, REGION, 3D-выдавливание — расширяют возможности дизайна.
